Actuador eléctrico
Actuador eléctrico, también conocido como actuador eléctrico. Es un dispositivo de conducción que puede proporcionar movimiento lineal o giratorio. Utiliza algún tipo de energía impulsora y funciona bajo algún tipo de señal de control.
Tablero de control lógico CI2801
CI2801 es la placa de control lógico para el actuador eléctrico Bernard, que puede formar diferentes sistemas de control según diferentes aplicaciones. El circuito de control está equipado con corrección de fase automática y falta de funciones de monitoreo de fase, que pueden proporcionar fuentes de alimentación de 3 V y 12 V CC para otros circuitos adicionales. La dirección de rotación es fácil de cambiar y el motor tiene una función de retardo de conmutación (50 milisegundos). La placa de control CI2701 tiene una función de control remoto y una función de parada de emergencia (ESD). El estado de funcionamiento del actuador se puede transmitir de forma remota a través de varios conjuntos de relés.
Modo de control de cierre de válvula: en la configuración estándar, cuando el actuador eléctrico cierra la válvula, el interruptor de límite se usa para determinar si está en su lugar. El interruptor de límite de torque en la dirección de apertura de la válvula funcionará durante toda la carrera del actuador. Las placas de circuito de uso común incluyen placas de control lógico, placas de control de posición, manuales de campo, etc., y las aplicaciones especiales también incluyen placas de control de bus de campo y panel de control de tiempo, panel de visualización digital, etc.
1. tablero de control lógico: modelo CI2801
2. Tablero de control de posición: el modelo es GAM-K
3. Tablero de control de tiempo: El tablero de control de tiempo puede reducir la velocidad de operación del actuador y está conectado al tablero principal. A través de dos potenciómetros, puede configurar el tiempo de parada y el tiempo de funcionamiento durante el funcionamiento intermitente.
4. Comunicador de campo (Panel de operación de campo)
5. motor actuador
6. potenciómetro.
INTELLI plus ®, CONTROL INTELIGENTE E INTUITIVO

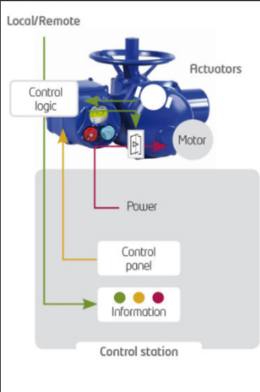

Controls INTELLI plus ® es una solución de control integrado que incluye una lógica de control y contactores de potencia. Garantiza el control total del actuador, incluidos informes de estado, tratamiento de fallas y protecciones. Controles INTELLI plus ® es un control integrado intuitivo e inteligente que ofrece beneficios clave a los usuarios finales: · Configuraciones no intrusivas · Interfaz intuitiva con pantalla LCD local y menú fácil de usar · Información precisa con sensores absolutos · Mayor seguridad con autocontrol constante -supervisión, ESD, prueba de carrera parcial (PST), indicación de alarmas, señalización de continuidad... Mantenimiento preventivo: INTELLI plus ® supervisa continuamente sus componentes, así como el estado del actuador y mide algunos parámetros importantes de la válvula. Brinda a los usuarios una gran cantidad de información para ayudarlos con el diagnóstico del sistema, ayudarlos a programar el mantenimiento preventivo de sus válvulas y maximizar la disponibilidad del proceso al reducir el tiempo de inactividad por mantenimiento. INTELLI plus ® monitorea permanentemente el torque requerido necesario para operar la válvula, memorizando estos valores de torque generados durante las últimas operaciones de apertura y cierre. Comunicación de bus de campo con protocolos de comunicación abiertos (Profibus DP, Modbus o Foundation Fieldbus) Comunicación por infrarrojos/Bluetooth con PC y tableta a través del software INTELLISOFT para recopilar datos, implementar ajustes/configuración...)
Modelo
Menú fácil de usar
IDIOMA: para cambiar el idioma de la pantalla (9 idiomas disponibles)
CHECK: para leer todos los parámetros y configuración del actuador (actividad, alarmas, comandos, hoja de datos de torque, posición, posicionador, señalización, temporizador, bus de campo)
SET UP: para configurar el octuotor en la válvula (modo de cierre, dirección de cierre, ajuste de posición)
CAMBIAR: para modificar la configuración del actuador (actividad, comandos, par, doto hoja, posición, posicionador, señalización, temporizador, bus de campo)
EXIT seTuP: para salir de la configuración del octuotor
