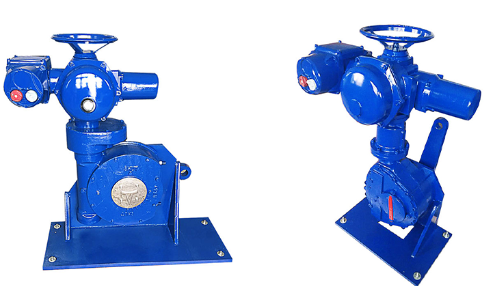

Actuador eléctrico de cuarto de vuelta
Los actuadores de cuarto de vuelta se utilizan para operar válvulas de bola, válvulas de tapón o válvulas de mariposa, válvulas de compuerta, válvulas de obturador y cualquier dispositivo de cuarto de vuelta o de fracción de vuelta.
1.0-90 ángulo de rotación de grado
2. Válvula de mariposa, válvula de bola, válvula de rejilla, válvula de tapón de compuerta 3. Modbus Hart Profibus
Presupuesto
Estructura compacta, gran par de salida.
El tren de engranajes autoblocante mantiene la posición de la válvula cuando el actuador está desenergizado
Muy buena resistencia a las vibraciones.
Configuración muy sencilla: no se requieren herramientas específicas Tope de recorrido mecánico ajustable para evitar el exceso de recorrido
Manguito de accionamiento extraíble para facilitar el mecanizado
Todos los actuadores vienen de serie con volante de emergencia e indicador de posición mecánico.
Estructuras
Tope final mecánico
• Los actuadores eléctricos están equipados con topes mecánicos ajustables para evitar posibles sobrecarreras durante la operación manual.
Indicador de posición.
• El indicador de posición visual puede indicar claramente la posición actual de la válvula. De hecho, este indicador está conectado mecánicamente al eje de la válvula.
Interruptor de límite de recorrido
• Gracias al sistema de levas, el ajuste del final de carrera se puede realizar con un destornillador estándar. No se necesitan herramientas especiales.
• Cada leva se puede configurar independientemente de las demás.
•Las levas se bloquean automáticamente en sus respectivas posiciones y, una vez ajustadas, no se ven afectadas por la vibración.
Motor asincrónico
• La tecnología de motor asíncrono proporciona la mayor relación entre el par de arranque y el par nominal. Por lo tanto, la capacidad máxima de par del actuador está disponible para desacoplar la válvula desde el comienzo de la carrera.
Protección térmica del motor
•El interruptor de temperatura del motor incorporado puede evitar que el motor se sobrecaliente.
Buje de accionamiento extraíble
• El manguito de accionamiento de salida se puede quitar fácilmente del actuador sin necesidad de utilizar herramientas especiales para acomodar el eje de la válvula.
Lubricante
• Los engranajes están diseñados para garantizar una lubricación con grasa de por vida, lo que reduce en gran medida la necesidad de mantenimiento periódico.
Características
1. Fácil de ajustar el límite.
2. Autobloqueo a todas las velocidades
3. Transmisión continua de engranajes entre el motor y la válvula.
4. Las partes mecánicas principales tienen una excelente resistencia a la vibración.
5. No necesita mantenimiento regular, la lubricación de los engranajes es eficaz durante toda su vida útil.
6. El sistema de engranajes tiene alta eficiencia y bajo desgaste.
7. Alto rendimiento, bajo nivel de ruido El volante no gira durante el control eléctrico; conmutación automática entre operación manual y motorizada.
Operación de posicionamiento
• Diseño resistente a la intemperie
De serie, nuestros actuadores están protegidos por carcasas estancas IP67 (NEMA 4) de acuerdo con las recomendaciones CEI 144.
Están disponibles niveles de protección más elevados bajo petición (consúltenos).
• Diseño resistente a la corrosión.
Nuestros actuadores también pueden configurarse para funcionar en condiciones ambientales adversas como: Atmósferas corrosivas industriales (plantas químicas, de alúmina, etc.)
Atmósferas marinas corrosivas (en tierra y en alta mar)
Datos técnicos
Dimensiones
Amplias opciones de control
Controles estándar (sin controles integrados)
El cliente proporciona la lógica de control para procesar todos los datos recibidos de los contactos eléctricos del actuador. El arrancador inversor de red se instala en el propio armario del cliente.
Control INTEGRAL+
El sistema de control INTEGRAL+ es totalmente configurable y puede realizar todas las funciones de control del actuador, incluyendo la generación de informes de estado, el manejo de fallas, los sistemas de protección y el procesamiento de comandos. Proporciona un control local que se puede desactivar localmente o desde una ubicación remota. El arrancador inversor está integrado en la unidad de control.
POSIGAM + control
El control POSIGAM+ (actuador de tercera categoría) se basa en la misma plataforma electrónica que el INTEGRAL+, pero incluye una función de posicionamiento. Se utilizan señales proporcionales para controlar el actuador (punto de consigna) y señalar la posición real de la válvula (retroalimentación).
