380v Control lineal del actuador eléctrico

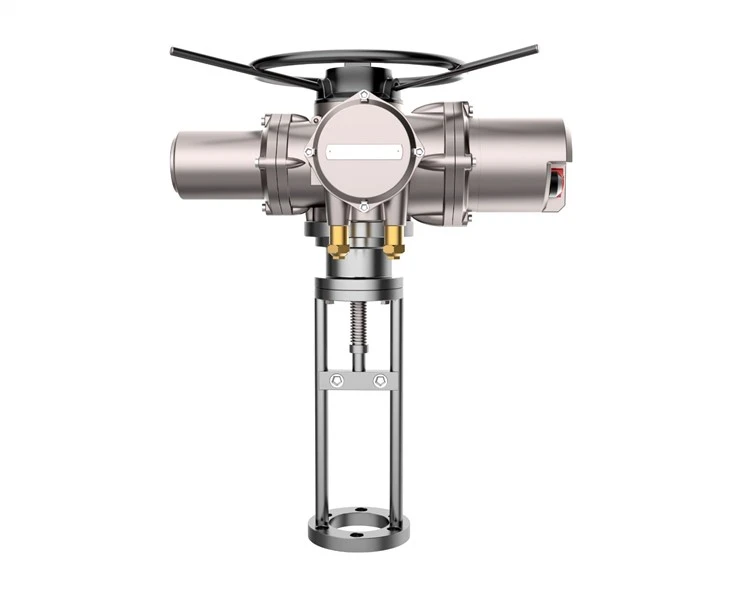

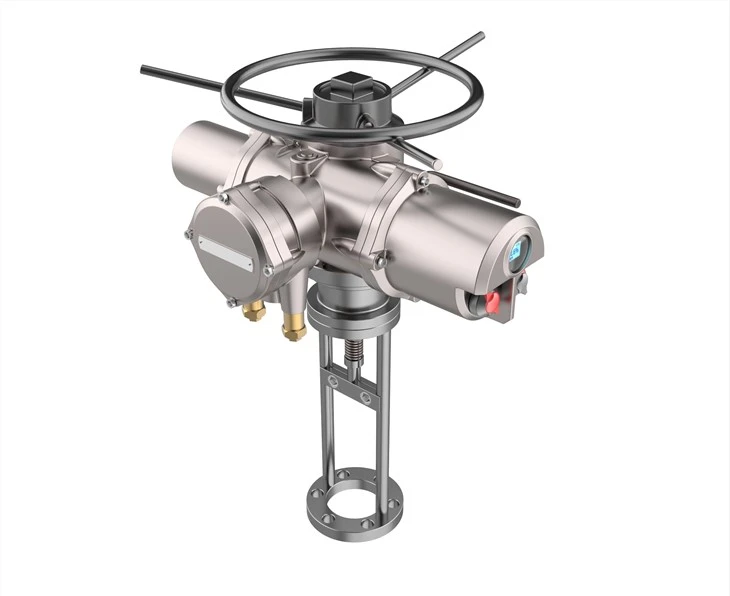

FRYQ+VE: actuador eléctrico de giro lineal

Beneficiado por todos los méritos del actuador IQ, IQ+VE posee el sistema de transmisión de salida lineal, y la salida de empuje regulada puede alcanzar los 100 KN

FRYQ18(AC380V)giro lineal: empuje máximo 20000N, rango de viaje 10mm-100mm

FRYQ18(AC220V)giro lineal: empuje máximo 10000N, rango de viaje 10mm-100mm

FRYQ25(AC380V)giro lineal: empuje máximo 100000N, rango de viaje 40mm-100mm

FRYQ25(AC220V)giro lineal: empuje máximo 50000N, rango de viaje 40mm-100mm

Fryq giro lineal: empuje máximo 6400N, rango de viaje 10mm-16mm

(Aplicar al requisito de alta precisión y corta distancia de viaje)

Principales parámetros técnicos

1.Error intrínsico: ±1%

2.Diferencia de retorno: 1%

3.Zona muerta: 0.5% ~ 10% ajustable

4.Característica de la fuerza de amortiguación: golpe muerto

5.Nivel de protección: IP67 (IP68 opcional)

6.Temperatura ambiente: -25°C ~ +70°C

7.Humedad relativa: <95%(sin>

Fuente de alimentación: 380Va.c (340V ~ 440V), 50Hz / 60Hz 3PH

Descripción funcional

Actuadores eléctricos inteligentes de la serie FRY----relibilidad

◆ Mecanizado de precisión de fundición a presión:

◆ Diseño no intrusivo

◆ Medición fiable del desplazamiento de la posición de la válvula

◆ Sistema digital de medición de par

◆ Tecnología inteligente de límites digitales

◆ Diseño fiable de circuitos de control

◆ super capacidad anti-interferencia:

◆ diseño prioritario para el funcionamiento eléctrico

Datos de rendimiento deFRYQ+VEActuador de tipo regulado de tres fases de giro lineal

Sistema de control de bus de campo (opcional)

La tecnología Fieldbus se refiere a la tecnología de control automático de la comunicación digital, serie, bidireccional y multipunto entre dispositivos de campo y dispositivos de control automático. Coloca microprocesadores especiales con capacidades de computación digital y comunicación digital en instrumentos tradicionales de medición y control, utiliza pares retorcidos simples para conectarlos a una red e implementa intercambio de información y transmisión de datos de acuerdo con protocolos de comunicación abiertos y estandarizados. Forme un sistema de control automático que satisfaga diversas necesidades prácticas. Resolver los problemas de comunicación digital entre instrumentos de campo como instrumentos inteligentes, controladores y actuadores en el campo industrial, así como la transferencia de información entre estos dispositivos de control de campo y sistemas de control avanzados.

Los actuadores eléctricos inteligentes FRY utilizan tecnología de microordenador y tecnología de comunicación in situ, y utilizan tecnología de aislamiento de comunicación confiable para eliminar el ruido de interferencia in situ y mejorar la estabilidad y fiabilidad de la ejecución del actuador. Se puede integrar perfectamente con el sistema de control, mejorar eficazmente el nivel de control de automatización y realizar la fábrica digital.

Los actuadores eléctricos inteligentes de bus de la serie FRY realizan las funciones requeridas por diversas tecnologías de control, como la comunicación bidireccional, la configuración de parámetros en línea, la corrección en línea y el diagnóstico en línea. En la sala de control, el operador puede realizar calibración, configuración de parámetros, configuración de funciones, monitoreo en línea, análisis de fallas, operación y mantenimiento y otras operaciones en los actuadores de campo. El uso de actuadores eléctricos tipo bus requiere menos equipos auxiliares, no requiere ningún aislamiento, conversión y módulos de entrada y salida, lo que puede reducir un gran número de cables y accesorios de señal y los trabajos de instalación y mantenimiento correspondientes.

Tecnología de comunicación Modbus: Los actuadores eléctricos inteligentes de la serie SY utilizan módulos Modbus, utilizan la conexión de bus de datos RS485 y utilizan el protocolo de comunicación Modbus RTU y la velocidad máxima de transmisión de datos puede alcanzar los 115,2 Kbit/s. Se puede configurar fácilmente en el software de configuración convencional actual para realizar la función de control completo del actuador eléctrico y la retroalimentación de datos en tiempo real del equipo.

Los actuadores eléctricos inteligentes de la serie FRY también se pueden instalar con módulos redundantes Modbus, que pueden realizar red de bus redundante a través de la conexión del sistema. Cuando la línea está desconectada, cortada o puesta a tierra desde el centro, el sistema de control de bus cambia automáticamente al módulo de comunicación que puede funcionar normalmente para garantizar el funcionamiento normal del sistema.

Tecnología de comunicación Profibus: El actuador eléctrico inteligente de la serie SY adopta la interfaz de bus Profibus diseñada por el chip integrado especial VPC3 de Profichip para realizar la función de comunicación digital de Profibus DP y es totalmente compatible con el estándar EN50170. La velocidad de transmisión de datos es de 9,6Kbit/s~12Mbit/s, y el medio de transmisión es un par trenzado blindado o fibra óptica.

Los actuadores eléctricos inteligentes de la serie FRY proporcionan a los usuarios diferentes módulos de control de bus de campo estándar. Los protocolos de comunicación actualmente compatibles con PROFIBUS-DPV0/DPV1, MODBUS, CANopen y actuadores eléctricos inteligentes SY también pueden proporcionar interfaces de bus de campo estándar como DN, HART, FF, etc. de acuerdo con los requisitos del usuario.

Indicadores técnicos básicos de tipo switch

★ Señal de entrada digital: pulso pasivo o señal de nivel, la duración mínima de la señal de pulso es de 100 ms;

★ señal de salida analógica: señal de posición de 4 ~ 20mA; resistencia a la carga ≤750Ω; influencia de temperatura ±0,1%/10K;

★ señal de salida del interruptor: K1 ~ K6; salida de relé, capacidad de clasificación de contacto: 5A@250VAC, 5A@30VDC;  ★ Los canales de entrada de salida analógica y conmutación están aislados fotoeléctricamente, y la salida analógica tiene protección contra cortocircuitos;

★ control fieldbus: soporte PROFIBUS-DPV0/DPV1, MODBUS, CANopen, etc.;

★ Tiempos de ajuste: los horarios de inicio pueden alcanzar las 600 veces por hora;

★ Nivel de aislamiento del motor: F;

★ Sistema de trabajo del motor: S2;

★ límite de error básico: ≤±1,0%;

★ Diferencia de retorno: ≤1,0%;

★ Error de repetibilidad del mecanismo de control de trazo: ≤1,0%;

★ Nivel de protección: IP67 (IP68 opcional);

★ tipo a prueba de explosiones: Grado a prueba de explosiones ExdII.BT4.

fuente de alimentación

★ Voltaje: monofásico 220VAC, 50/60Hz; trifásico 380VAC±10%, 50/60Hz;

★ Tolerancia: frecuencia ±1%; contenido armónico<>

Condiciones ambientales

★ Temperatura ambiente: -30°C~+70°C;

★ Humedad relativa: ≤95%;

★ presión atmosférica: 86kPa ~ 106kPa.

Condiciones de almacenamiento

★ Temperatura ambiente: -10°C~+45°C;

★ Humedad relativa: ≤85% en una habitación ventilada, el aire circundante no contiene sustancias nocivas que corroen el producto.

Estándares Ejecutivos

★ JB/T8219-1999 "Actuador eléctrico para sistema industrial de medición y control de procesos"

★ GB/T12222-2005 "Conexión de accionamiento de válvula multi-giro"

★ GB/T12223-2005 "Conexión parcial de accionamiento de válvula rotativa"

★ GB3836.1-2000 "Equipo eléctrico para el medio ambiente de gas explosivo Parte 1: Requisitos generales"

★ GB3836.2-2000 "Equipo eléctrico para el entorno de gas explosivo Parte 2: Tipo a prueba de llamas "d""

★ actuador eléctrico de viaje en ángulo inteligente Q/3201 KYKZ 01-2009 " Actuador eléctrico de viaje angular inteligente de la serie SYT"

El tamaño, la función, el color se pueden personalizar según los requisitos
