Actuador eléctrico IP68
Descripción general
El actuador eléctrico inteligente es una nueva generación de productos inteligentes. Los chips integrados digitales avanzados de gran escala, los sensores de torsión digitales profesionales y los sensores de desplazamiento digitales, la operación y visualización completa del menú chino y el diseño estructural mecatrónico han creado sus funciones perfectas, excelente rendimiento, ligero y hermoso, depuración simple y operación conveniente. Es más adecuado para combinar con varias válvulas para formar una unidad de ejecución y se utiliza en sistemas de control automático como electricidad, petróleo, acero, industria química, oleoductos y tratamiento de aguas residuales. Puede cumplir con los requisitos de control de ajuste frecuente y de control intermitente.
Características principales
Adopta chips integrados digitales a gran escala, que son potentes y de alta precisión.
Diseño mecatrónico, tamaño reducido y peso ligero.
Se utiliza un sensor de presión profesional para medir el valor de torsión del eje de salida, mejorando así la precisión del valor de medición de torsión, con una tasa de error menor o igual al 5% y monitoreo y visualización dinámicos. Se pueden emitir alarmas de exceso de torsión y bloqueo, y el sensor de desplazamiento utiliza un codificador absoluto, y la posición de la válvula no se perderá, lo que puede garantizar alta precisión, cero desgaste, larga vida útil, fuerte capacidad antiinterferencia y sin soporte de batería. .
Las funciones, configuración de parámetros, depuración y funcionamiento eléctrico in situ del dispositivo eléctrico inteligente se configuran a través de un controlador infrarrojo portátil sin abrir la tapa de la caja.
Pantalla completa de caracteres y chino, operación basada en menús, intuitiva y clara, fácil de aprender, comprender y operar.
Funciones
★Función de protección de límite de carrera
★Función de protección de límite de par
★Función de contacto de indicación de estado
1) Límite intermedio
2) El actuador eléctrico se está abriendo.
3) El actuador eléctrico se está cerrando.
4) El actuador eléctrico está funcionando.
5) Parada local 6) Control local
7) control remoto
8) Bloqueo de apertura de válvula
9) Bloqueo de cierre de válvula
10) Operación del volante
11) Disparo del par de apertura
12) Disparo del par de cierre
13) Viaje de torsión durante el viaje
*Función de alarma de válvula
1) Función de alarma de exceso de torsión
a. Sobrepar en dirección de cierre
b. Sobrepar en dirección de apertura
2) Función de alarma de atasco a. Atasco en dirección de cierre
b. Atasco en dirección de apertura
★ Función de alarma de control
1) Protección de alarma de evento de emergencia (ESD)
2) Protección contra fallas de señal
★Función de alarma del actuador eléctrico
1) Protección contra sobrecalentamiento del motor
2) Protección contra sobrecalentamiento de la caja de control
3) Protección contra fallas en la fuente de alimentación interna
4) Pérdida de fase de la fuente de alimentación y protección contra pérdida de fase.
5) Protección contra fallas del sistema interno
6) Protección contra pérdida de señal de posición actual de la válvula
7) Alarma de falla de cableado local
* Función de protección de inversión instantánea
* Función de selección de avance lento/autosujeción de control local
* Función de selección del modo de contacto
* Función de protección de enclavamiento externo
* Función de protección de control condicional
* Función de protección de control de dos líneas
* Función de protección de derivación de par
* Función de protección contra sobrecarga ESD
* Función de configuración de interrupción
* Función de contacto de indicación adicional
* Función de configuración del control remoto
* Función de visualización del dactuador eléctrico inteligente
* Función de juicio automático de secuencia de fase de fuente de alimentación trifásica
Datos técnicos
*Señal de entrada: Señal analógica
a.4-20Impedancia de entrada mA.CC 250 Ω
b.0-10Impedancia de entrada mA.CC 250 Ω
señal de conmutación
*Señal de salida Señal de retroalimentación de posición de la válvula: 4-20mA. Impedancia de carga CC Menor o igual a 750 Ω
*Zona muerta 0.1-9.9%
La configuración predeterminada ajustable es Menor o igual a 0.5%
*Límite medio
El rango de configuración del límite abierto es 40%-100%
El rango de configuración del límite de cierre es 0% ~ 60%
*Tiempo de operación prohibido 0~ 99 segundos ajustable
*Fuente de alimentación: Tensión trifásica de tres hilos: 220V, 380V, 415V, 440V, 460V.
Voltaje de conversión de frecuencia 220 V, 380 V Frecuencia: 50/60 Hz
*Nivel de protección de la carcasa: IP68
*Nivel a prueba de explosiones: Control remoto intrínsecamente seguro tipo IblIBT4
El actuador eléctrico inteligente es del tipo dIBT4, dIICT4 a prueba de explosiones.
*Capacidad contactos de salida: 220V.AC. 5A; 30 V CC, 5 A.
*Usar condiciones ambientales
Temperatura ambiente: -25-+70C (tipo a prueba de explosiones: -20~+60 grados)
Humedad relativa: 5%~98%;
Presión atmosférica: 86~106 kPa: Medio aéreo: No hay gases corrosivos en el aire circundante.
*Índice antiinterferencias: a. Campo magnético externo Menor o igual a 400 A/m, 50 Hz
b. Interferencia de modo común 250 V, 50 Hz c.
Señal de CA de interferencia en modo serie con valor efectivo de 1 V, frecuencia de 50Hz, fase 0~360 grados
d. Descarga electrostática: 4kV e.
Grupo de impulsos transitorios rápidos eléctricos: extremo de la fuente de alimentación 1000 V; Extremo de entrada de señal: 500V.
F. Interferencia de radiofrecuencia: frecuencia 80-1000MHz intensidad del campo de prueba 3 V/m, distancia 1 m
gramo. Interferencia de sobretensión: 1kV

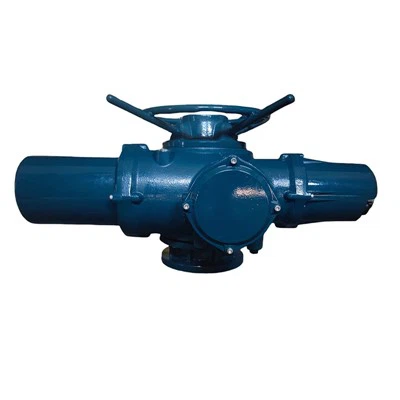

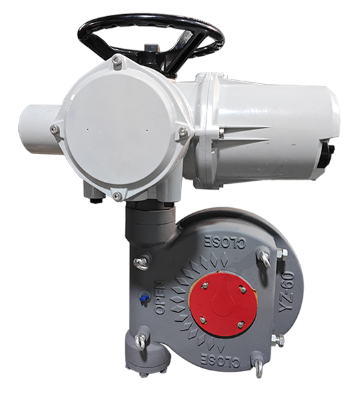

Exhibición del producto
