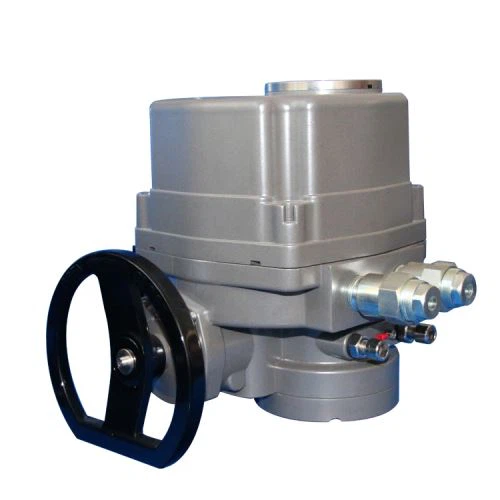

Sd actuador eléctrico inteligente no intrusivo es la unidad de ejecución en el instrumento de automatización industrial, que recibe del regulador, PLC, señal de control DCS de la computadora, como la finalización del ajuste automático, es indispensable para el sistema de control automático para el equipo principal. Es ampliamente utilizado en centrales eléctricas, metalurgia, petróleo, mina química, industria ligera, farmacia, energía de gas, materiales de construcción, transporte y metro de la ciudad, suministro de agua, tratamiento de aguas residuales y otras industrias.
tipo | par motor | voltaje | Aceleró | Método Install | Conteol método | especial función | descripción en código de cada parte |
OA | Par de salida | Par de trabajo,representación digital,unidad:Nm | |||||
como | K | Monofásico 220V. CA 50 Hz | |||||
Bs | F | Trifásico 380V. CA 50 Hz | |||||
A+RS | fuente de alimentación | Tiempo de viaje de clasificación (90 °), representación digital, unidad: S | |||||
B+RS | Tiempo de viaje
| h | Instalación de placa de pie | ||||
Z | Instalación montada directamente | ||||||
Método de control | G | Integración estándar modulación proporcional,4-20mA | |||||
Y | Entrada de encendido y apagado controlada a distancia | ||||||
N | Inteligente, 4-20mA imput | ||||||
C | Línea principal | ||||||
p | Con la máquina en funcionamiento | ||||||
ex | A prueba de explosiones | ||||||
----T | Requisitos especiales: alta, baja temperatura, tensión de trabajo, dimensión, recorrido, etc. |
Especificaciones del actuador eléctrico sd quarter travel
Observación: 1. El actuador eléctrico requerido por la tecnología especial necesita escribir clara y concretamente en orden.
2. Cuando el modelo A + RA300 / K30HGP es A + RS, el par de trabajo es de 1000Nm, fuente de alimentación monofásica, todo el tiempo de viaje es de 30 segundos y la instalación de placa de pie con modulatina proporcional de integración con la operación local.
Los actuadores eléctricos se clasifican según la característica de control.
Actuador eléctrico modulador de integración.
Las señales de control analógicas se pueden recibir 4-20ma, 0-10ma, 1-5v, etc. El ángulo de salida es proporcional a la señal analógica de entrada, y el actuador en sí es de bucle cerrado y realiza el ajuste automático.
Actuador de interruptor integral.
Interruptor de recepción de la señal. Incluyendo el tipo de control remoto y el tipo de interruptor.
Actuadores lineales.
Se puede dividir en modbus, profibus, etc.
Características del producto SD
Actuador eléctrico serie SD se utiliza en el diseño estructural de estructuras compuestas, la generalización, estandarización, productos de seriación en las piezas en consideración es más considerado, hace que el producto por maquinaria, motor, circuito de control, combinado para formar una variedad de diferentes series y especificaciones, los usuarios en el uso y mantenimiento de la redujo en gran medida el número de variedades de piezas de repuesto necesarias.
La base básica del reductor de producto adopta la aleación de aluminio de alta resistencia, el diseño de la estructura mecánica es conciso y compacto, la fiabilidad es alta, el volumen es pequeño, el peso es ligero; Se pueden instalar varias conexiones en cualquier posición y dirección.
Características de configuración de los actuadores eléctricos.
Función de operación nativa local. El producto está equipado con un interruptor magnético sin un eje de interconexión, que se puede encender y apagar mediante interruptor y encender / apagar el actuador.
Función de protección contra overtorque. Actuador está equipado con una medición de protección de par, el papel del par se puede medir con precisión válvula, cuando más de rango establecido, situado dentro de un interruptor de par del actuador envía la señal al circuito de control, el circuito tiene una función de memoria, bloqueará el actuador que funciona en la dirección de la señal de salida, estancamiento del motor , con el fin de proteger la válvula y el accionamiento del actuador y el motor. Cuando se elimina la falla de par mecánico, el actuador se apaga o la señal se invierte en un instante para volver al trabajo normal.
Servomotor especial.
El motor monofásico o bidireccional utilizado por el actuador tiene un motor especial con alto par de arranque, baja inercia rotativa, pequeña corriente de arranque y buenas características servo. El motor puede arrancar con frecuencia y se le permite arrancar 1200 veces por hora.
Protección térmica del motor.
Los accesorios del motor del actuador están equipados con interruptor de protección térmica, el interruptor está conectado al circuito de control, anormal cuando el motor se sobrecalenta, temperatura interna de más de 130 °, interruptor térmico se desconecta automáticamente, al mismo tiempo, controlará el circuito de potencia del motor, con el fin de proteger el motor y el actuador, cuando el interruptor de enfriamiento del motor vuelva a encenderse , circuito de vuelta al trabajo.
Mecanismo de control de accidentes cerebrovasculares.
El control se basa en el codificador absoluto montado en el actuador. El codificador absoluto está conectado al eje de transmisión del actuador mediante un conjunto de engranajes de aceleración, que se pueden configurar automáticamente sin un microinteruerdo.
Indicador de posición.
La corriente de salida es el indicador de posición: todos los actuadores de especificación están equipados con la corriente de retroalimentación de posición de salida del circuito de conversión de corriente para ser utilizada como indicador de posición o como comparación con la señal de entrada. Corriente de salida 4-20mA DC. Impedancia de salida de 750 ohmios, salida de corriente constante.
Función de bloqueo de señal.
Todos los actuadores de regulación externa con detección automática de 4-20 ma de función de circuito de circuito de señal analógica, si hay una señal de falla, el actuador puede permanecer in situ también puede funcionar para establecer la ubicación de emergencia.
Frenado dinámico.
El frenado dinámico también es la configuración estándar de los actuadores eléctricos de mi empresa. Puede evitar que la inercia del motor sea demasiado grande para el exceso de válvula causado por el freno dinámico adopta el método de frenado eléctrico, con la posición precisa de la válvula sensor de movimiento de la válvula, por el circuito de control para controlar el funcionamiento del motor y el posicionamiento preciso.
El cableado automático del actuador eléctrico trifásico de fase no necesita considerar la secuencia de fase, el circuito de control viene con función de detección automática de fase, puede proteger el actuador y la válvula debido a los daños causados por la extensión de fase.
tipo | Fuerza puesta hacia fuera | par motor Nm | lleno Tiempo de viaje | Equipo de brida | Montaje del pie | motor | （tasa de carga 50%） | ||||
trabajo | máximo | vista exterior | peso netokg | vista exterior | bisagra esférica
| ritmo de trabajo kilovatio | velocidad giratoria Rpm | corriente nominal | iniciar actual | ||
OA10K OA10F | 100 | 150 | 25 | imagen | 11 | imagen | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
A+RS100K A+RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B+RS160K B+RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS250K B+RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS400K B+RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B+RS600K B+RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B+RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B+RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B+RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B+RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
1.Función de operación nativa local
2.Función de protección contra sobre-torque
3.Motor servo especial
4.Protección térmica del motor
5.Mecanismo de control de carrera
6.Indicador posicionador
7.Frenado dinámico
Diagrama de bisagra esférica
tipo | Nm par motor | ΦB | Rango de ajuste de longitud | ΦA | espesor | distancia | comentario |
SQJ-10 | 100 | 34 | 0-5 | 10 | 15 | 36 | 1.El ángulo de giro de la pared de salida es de 25 grados. 2. El diámetro de la pared de salida contaper es 1:10
|
SQJ-25 | 250 | 34 | 0-60 | 18 | 22 | 41 | |
SQJ-60 | 600 | 38.5 | 0-60 | 20 | 25 | 41 | |
SQJ-100 | 1000 | 38.5 | 0-60 | 20 | 28 | 44 | |
SQJ-160 | 1600 | 50.5 | 0-60 | 20 | 30 | 51 | |
SQJ-250/400 | 4000 | 50/65 | 0-60/0-100 | 30 | 34 | 61 | |
SQJ-600 | 6000 | 72.5 | 0-180 | 36 | 34 | 61 | |
SQJ-800 | 8000 | 72.5 | 0-200 | 40 | 40 | 70 | |
SQJ-1000 | 12000 | 72.5 | 0-200 | 40 | 40 | 71 |
El diagrama de dimensión de conexión de la pieza de pared de salida
No. | características técnicas | Longitud del brazo C/C1 | Agujero ΦA（milímetro） | Espesor B(mm) | R
|
1 | OA | 100 | Φ10H10 | 17 | R20 |
2 | como | 100 | Φ18H11 | 22 | R20 |
3 | A+RS100 | 250 | Φ20H11 | 28 | R20 |
4 | BS-60 | 160 | Φ20H11 | 25 | R22 |
5 | B+RS160 | 250 | Φ20H11 | 30 | R25 |
6 | B+RS250/400 | 250 | Φ30H11 | 34 | R30 |
7 | B+RS600 | 350 | Φ36H11 | 34 | R30 |
8 | B+RS800 | 400 | Φ40H11 | 40 | R35 |
9 | B+RS1000 | 400 | Φ40H11 | 40 | R35 |
Principales prestaciones técnicas
tipo | OA AS BS A+RS B+RS |
Par de salida | 100～136000N.m |
Ángulo de giro efectivo | (rango ajustable es 0～105°) |
Precisión del control | Error básico±1%;Diferencia de devolución≤1%;Zona muerta≤1% |
Rango ajustable de viaje de trabajo | "punto cero"±10%"viajes"35%～110% |
Impedancia del canal de entrada | 250Ω |
Canal de entrada | 1 (dividido en 3). |
Modo de visualización | Código digital LED (personalizar LCD según los requisitos del cliente) |
Nivel de protección | IP55～IP68 |
humedad relativa | ≤95% |
Gas ambiental | Sin gas corrosivo |
Vibración mecánica | XY210G. 0.2～34Hz. 30 minutos |
Cable de alimentación | S=1,5 mm²～4 mm² |
Cable de señal | S=1,5 mm² |
Entrada de cable | PG16 PE3/4＂ |
Requisito especial | Si usted tiene requisitos especiales para el tiempo de viaje, el tamaño de la conexión, el modo de control, la temperatura del ambiente y otros, nuestra empresa puede producir productos personalizados especialmente. |
AS25 cuarto de viaje directo conectado elecrric actuador dimensional dibujo
AS25 pie de montaje cuarto de recorrido eléctrico esquema del actuador eléctrico especificación de dibujo
El tamaño, el voltaje y el color se pueden personalizar de acuerdo con los requisitos
