El tipo no invasivo es el producto de nuestra empresa desarrollado sobre la base de productos digitales. La señal de cantidad de conmutación (contacto seco pasivo, 24 V activo, 220 V activo, mantenimiento de avance lento conmutable) enviada por controladores como PLC en el sistema DCS puede recibirse o la señal de cantidad analógica (DC4 ～ 20mA 、 0 ～ 10V, etc.) se puede controlar directamente , el actuador eléctrico también puede accionarse mediante un contactor o un relé de estado sólido. Se emite una corriente de retroalimentación DC4 ～ 20mA y cuatro contactos de relé (posición de encendido, posición de apagado, control remoto, alarma de falla). El módulo integra la unidad de servocontrol, la unidad de pantalla de cristal líquido, la operación de la perilla y otras unidades. Este producto es simple de operar y perfecto en función de protección, así como es la mejor opción para redefinir el producto de alta calidad y tipo simple e inteligente.
Descripción del actuador
Tipo | Esfuerzo de torsión | Voltaje | Velocidad | Método de instalación | Control método | Especial función | Descripción del código de cada parte |
OA | Par de salida | Par de trabajo, representación digital, unidad: Nm | |||||
COMO | K | Monofásico 220V.AC 50Hz | |||||
BS | F | Trifásico 380V.AC 50Hz | |||||
A + RS | Fuente de alimentación | Calificación del tiempo de viaje (90 °), representación digital, unidad: S | |||||
B + RS | Tiempo de viaje | H | Instalación de la placa de pie | ||||
Z | Instalación montada directamente | ||||||
Método de control | G | Proporción de integración estándarmodulante ional, 4-20mA | |||||
Y | Reentrada on-off controlada por mota | ||||||
N | Entrada inteligente de 4-20 mA | ||||||
C | Línea principal | ||||||
Método de control | P | Con la máquina en funcionamiento | |||||
Ex | A prueba de explosiones | ||||||
----T | Requisitos especiales:alta, baja temperatura, voltaje de trabajo, dimensión, viaje, etc.. |
Nota: 1.El actuador eléctrico requerido por la tecnología especial debeescribir de forma clara y concreta.
2.Cuando el modelo A + RS100 / K30HGP es A + RS, el par de trabajo es de 1000 Nm,fuente de alimentación monofásica, todo el tiempo de viaje es de 30 segundos, yfinstalación en placa con integración proporcional modulatina con el localoperación modulatina proporcional de integración con la operación local
Detalles del actuador
1.Función de operación nativa local
2.Función de protección contra sobre torque
3.servomotor especial
4.Protección térmica del motor
5.mecanismo de control de carrera
6.Indicador de posicionador
7.freno dinámico
Instrucciones de operación
1. Instrucción sobre la operación de la perilla
La perilla roja es la perilla de modo y se puede cambiar entre campo / parada / lugar remoto; o en el estado de ajuste, el menú se guarda (cambia de la posición de parada a campo) y sale (cambia de la posición de parada a distancia). La perilla negra es la perilla de operación y se puede abrir o cerrar en el modo de campo o se establece la configuración de suma-resta en el estado de configuración. Cuando la perilla se opera en el campo. El modo de avance lento del campo se muestra para un funcionamiento a corto plazo. -término, cuando el tiempo de actuación efectivo de la perilla de operación es de más de tres segundos, se mostrará “bc” en el área de alarma, entrando automáticamente en el modo de espera de campo. Cambie la perilla de funcionamiento a la inversa o cambie la perilla de modo a la posición de parada, es decir, la acción se detiene.

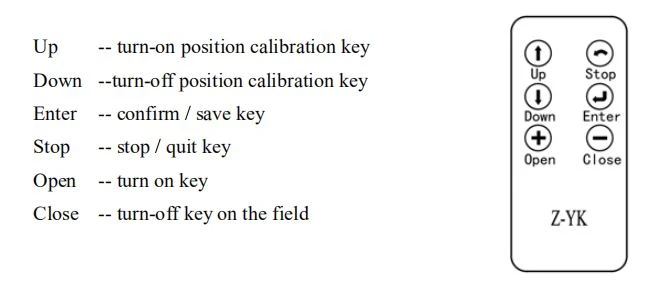

2. Instrucciones de funcionamiento en el control remoto (el control remoto es la parte opcional, cuando sea necesario, especifique especialmente al realizar el pedido)
Mientras está en el modo de campo, presione “Abrir” y ejecute el modo de retención para la apertura de la válvula, presione “Cerrar” y ejecute el modo de retención para el cierre de la válvula, presione “Detener” para detener el movimiento. Mientras está en el modo de campo, presione continuamente "Arriba" tres veces y entre en el estado de calibración de la posición de encendido, "Abrir", "Cerrar" y "Detener" pueden controlar el encendido, apagado y parada del actuador eléctrico, "Enter" se usa para salvar la carrera, "Stop" se usa para regresar.
Mientras se encuentra en el modo de campo, presione continuamente la tecla "Abajo" tres veces y entre en el estado de calibración de la posición de apagado, otras operaciones son las mismas que las anteriores.
Descripción de la información de alarma
Detalles del actuador
Modelo extendido
Solicitud
