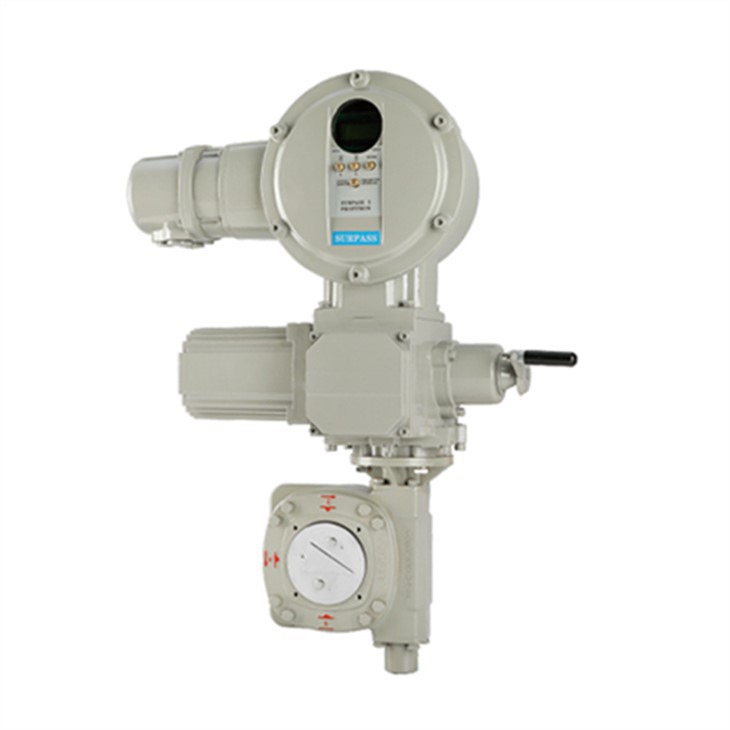

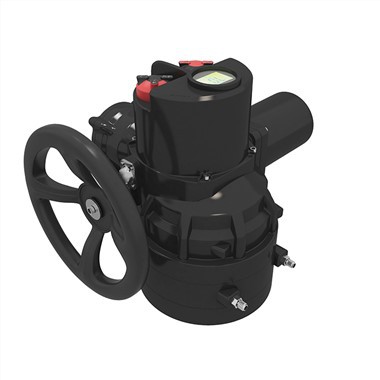

Guía de selección de modelo en actuador eléctrico de cuarto de vuelta
Actuadores eléctricos de fracción de vuelta de conexión directa serie 2SA5..
2SA5..·Actuadores eléctricos de fracción de vuelta de conexión directa en serie
Dispositivo de accesorios de la serie GS..·
Par de salida del actuador de fracción de vuelta =par de salida del actuador giratorio X factor de amplificación del par reductor f
Tiempo de recorrido completo del actuador de giro parcial (segundos/90 grados)=(relación de reducción de 15x/velocidad del eje de salida del actuador giratorio
Datos técnicos de la caja de engranajes de conexión directa de la serie GS···
Actuadores eléctricos de fracción de vuelta con patas serie 2SA5..·
Datos técnicos de los actuadores eléctricos de fracción de vuelta con patas de la serie 2SA5...
Dispositivo de accesorios de la serie GF...
Par de salida del actuador de fracción de vuelta=par de salida del actuador giratorio X factor de amplificación del par del reductor f
Tiempo de recorrido completo del actuador de giro parcial (segundo/90 grados)=(relación de reducción de 15x)/velocidad del eje de salida del actuador giratorio
Datos técnicos de la caja de cambios tipo T con manivela montada en el pie de la serie GF..-Series
Aplicación de válvula
Conexión eléctrica
Advertencia: corte la fuente de alimentación principal antes de quitar la tapa de terminales independiente.
(1) Afloje cuatro pernos del almacén eléctrico, saque la caja de conexiones. Ver imagen 3-2
(2) Atornillar la junta de sellado del cable y a través del cable. Precaución: cable de alimentación: los cableados del circuito principal deben usar una junta de tubería sellada metálica. Cables de control: se deben utilizar cables apantallados con empalme metálico sellado para evitar interferencias electromagnéticas. Cable de bus archivado: el blindaje se puede conectar a tierra en la placa de circuito de la interfaz de bus.
(3) Retire el terminal XI del tablero de control. Si tiene una placa de relés, retire el terminal X2 de la placa de relés y el terminal X3 de la placa del controlador. Use un destornillador para empujar/sacar el terminal de la placa de conexión, si es necesario.
(4) De acuerdo con el diagrama de conexión (imagen 3-4), conecte la fuente de alimentación y la línea de control. Asegúrese de que la tierra de protección (PE) esté conectada con el punto de tierra en el actuador interno.
(5) Instale el terminal XI en la placa de control, el terminal X2 en la placa de reproducción, el terminal X3 en la placa del controlador.
（6）Vuelva a colocar la caja de empalmes en el almacén electrónico, la entrada del servicio de cable debe instalarse horizontalmente hacia abajo en este momento.
（7）Atornille la junta del tubo del sello del cable Importante: durante la instalación, lo más importante de todo es asegurarse de que la junta del cable del tubo sellado y el anillo sellado (anillo tipo O) se hayan ensamblado bien para cumplir con el nivel de protección requerido. Para obtener detalles sobre el diámetro permitido del conductor, consulte el diagrama de cableado.
