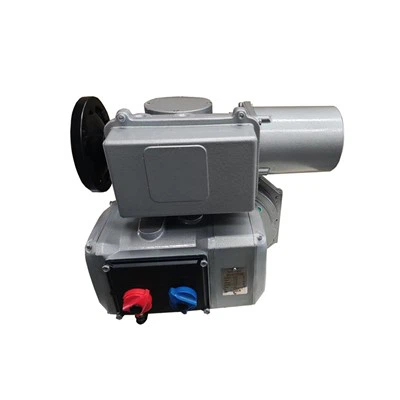

actuador de válvula eléctrica
Detalles del producto
datos tecnicos
1. Fuente de alimentación: trifásica de cuatro hilos, 380 V, 50 Hz (los pedidos especiales pueden ser 415 V, 660 V, etc., la frecuencia puede ser 60 Hz)
2. Entorno de trabajo: (Si es a prueba de explosiones, consulte las instrucciones del actuador eléctrico de primer nivel)
2.1 Temperatura ambiente: -20C-60C
2.2 Humedad relativa ambiental: Menor o igual al 90% (a 25C)
2.3 El ambiente de trabajo no contiene medios corrosivos, inflamables y explosivos;
2.4 Nivel de protección IP67
3. Sistema de trabajo de jornada reducida, el tiempo es de 10 minutos;
Ajuste
Dado que este dispositivo debe ensamblarse con la válvula, el mecanismo de carrera, el mecanismo de torsión y el mecanismo indicador de apertura del dispositivo eléctrico deben ajustarse antes de la operación después del ensamblaje. Si las posiciones completamente abierta y completamente cerrada de la válvula están controladas por el mecanismo de carrera, no es necesario ajustar el mecanismo de torsión. Si la posición completamente cerrada de la válvula está controlada por el mecanismo de torsión o las posiciones completamente abierta y completamente cerrada están controladas por límites mecánicos, se debe reajustar el mecanismo de torsión.
1. Si las posiciones completamente abierta y completamente cerrada de la válvula están controladas por el mecanismo de carrera o el mecanismo de torsión, el límite mecánico debe aflojarse antes de ajustar la carrera o la torsión.
2. Si las posiciones completamente abierta y completamente cerrada de la válvula están controladas por el límite mecánico y el mecanismo de torsión envía una señal, el método de ajuste es el siguiente: opere manualmente el dispositivo eléctrico para colocar la válvula en la posición predeterminada; Ajustar el tope mecánico correspondiente (percutor) de modo que toque justo el eje de salida, y apretar la tuerca de bloqueo y la tuerca ciega del percutor; Ajuste el mecanismo de torsión y aumente gradualmente el valor de torsión de salida hasta que la válvula pueda girar en su lugar.
estructura del producto
motor especial
El motor para la válvula reguladora es el componente impulsor del actuador eléctrico y sus requisitos característicos son diferentes a los de los motores generales. Debido a que el actuador funciona con frecuencia y a menudo está en el estado de funcionamiento inicial, se requiere que el motor tenga las características de alto par de arranque, pequeño momento de inercia y baja corriente de arranque, de modo que el aumento de temperatura del motor no sea demasiado alto cuando el motor se arranca con frecuencia y hay suficiente torque para hacer que el actuador eléctrico pase de estático a acción.
Caja de cambios y mecanismo de conmutación manual.
La caja de cambios convierte la potencia de salida del motor de alta velocidad y bajo par en la potencia del eje de salida del actuador de baja velocidad y alto par. El interruptor manual es semiautomático, es decir, cuando es manual, muévalo en la dirección de la flecha en la manija del interruptor, y se restablecerá automáticamente cuando sea eléctrico.
Mecanismo de control de carrera, mecanismo de control de par, mecanismo de apertura.
La función del mecanismo de control de recorrido es limitar la posición límite eléctrica. El mecanismo de control de par es un mecanismo de protección diseñado para proteger el actuador y la válvula. El mecanismo de apertura se utiliza para indicar la dirección y posición de apertura y cierre de la válvula.
aplicaciones
