Actuador de válvula eléctrica de giro parcial serie DQW
El actuador de válvula eléctrica de la serie DQW es un actuador de válvula eléctrica de giro parcial, que es adecuado para válvulas de bola, válvulas de mariposa y otros tipos de válvulas y compuertas eléctricas. Su tipo de estructura es de tipo combinado, que se compone del dispositivo eléctrico de múltiples vueltas FRYDZW y el dispositivo manual de giro parcial HBC. Las condiciones ambientales aplicables, la temperatura, la altitud y el nivel de protección de esta serie de productos pueden alcanzar el nivel de los productos de especificación correspondientes de DZW. El rendimiento técnico y el principio de control eléctrico también son los mismos que los de los productos de DZW.
Caja de engranajes de tornillo sin fin
Característica principal:
· Transmisión completamente cerrada
· La grasa incorporada mejora la vida útil y los sellos.
· Una amplia gama de relaciones de transmisión puede proporcionar cualquier selección de relación de entrada para una amplia gama de aplicaciones
HBC es el reductor de tornillo sin fin más resistente del mercado. Proporciona un rendimiento continuo y sin problemas que requiere
Se utiliza principalmente en posiciones clave del proceso de control de flujo en plantas de energía nuclear y centrales hidroeléctricas.
La combinación del reductor de engranajes helicoidales de la serie HBC puede proporcionar una salida de cuarto de vuelta con menor velocidad y mayor torque, y el torque de salida puede alcanzar 600,000Nm
· El ángulo y la orientación del soporte del sinfín son completamente autoblocantes.
· El manguito de accionamiento desmontable y fácil de procesar es conveniente para procesar el tamaño de conexión correspondiente;
· 0 grado ~ límite mecánico de 90 grados · El nivel de protección es IP 67 (IP68 personalizado)
· La temperatura de trabajo es de -40 grados ~+120 grados; (se pueden personalizar los requisitos ambientales especiales)
Caja de cambios de ultra par
El actuador de válvula eléctrica tipo DZW consta de seis partes, a saber, motor asíncrono trifásico para actuador de válvula eléctrica, mecanismo de control de caja de cambios, mecanismo de conmutación manual-eléctrica, piezas de volante y piezas eléctricas.
Diagrama esquemático de transmisión
1. Motor 2.3. Engranaje recto 4. Tornillo sin fin 5. Engranaje sin fin 6. Eje de salida 7.8. Engranaje cónico 9. Mecanismo de control de carrera 10. Engranaje intermedio 11. Indicador de apertura ajustable 12. Ranura del anillo superior del tornillo sin fin 13. Cigüeñal 14. Mecanismo de control de par 15. Juego de resortes de disco
Partes eléctricas
El indicador de apertura y el controlador de carrera son estructuras integradas, que son partes comunes de toda la serie. El engranaje de entrada es impulsado por el engranaje de las unidades del contador. Después de la desaceleración, la placa indicadora gira con el proceso de apertura y cierre de la válvula para indicar la posición de apertura o cierre de la válvula. El eje del potenciómetro y la placa indicadora giran sincrónicamente para la indicación de apertura remota, y el ángulo entre la posición abierta y la posición cerrada de la placa indicadora se puede cambiar moviendo el número de revoluciones para ajustar el engranaje.
El controlador de carrera adopta el principio del contador decimal, que tiene una alta precisión de control. Partes comunes para toda la serie. Su principio de funcionamiento es: un par de engranajes finales grandes y pequeños en la caja de reducción impulsan el piñón activo (Z=8), y luego impulsan el controlador de carrera para que funcione. Después de que el controlador de carrera se ajusta de acuerdo con la posición de apertura y cierre de la válvula, cuando el controlador gira a la posición establecida con el eje de salida, la leva girará 90 grados, lo que obligará al microinterruptor a actuar, desconectando la fuente de alimentación del motor, y el motor se detiene, para realizar el control Límite de carrera del actuador eléctrico.
El motor es externo, con un buen rendimiento de potencia, la velocidad de salida del producto tiene un amplio rango de selección y el par de salida cumple totalmente con el estándar GB/T24923-2010.
El actuador eléctrico de tipo básico adopta la ventana de visualización del puntero, y el actuador de tipo de ajuste adopta el diseño de la superficie del espejo de la ventana de visualización del puntero y la perilla empotrada para evitar la acumulación de agua.
El bloque de terminales sellado independiente puede garantizar la integridad del sellado de las partes eléctricas dentro del actuador eléctrico y mejorar la capacidad de protección del actuador.
Imágenes de válvulas a juego
Válvula ciega

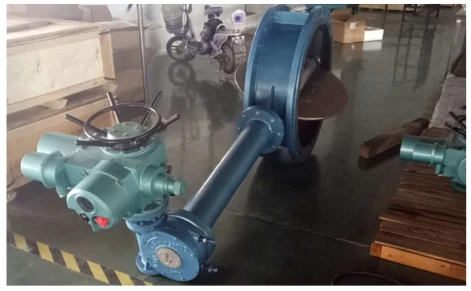

Válvula de mariposa con varilla de extensión
Válvula de compuerta con sello blando y brida
Válvula de mariposa de compuerta
