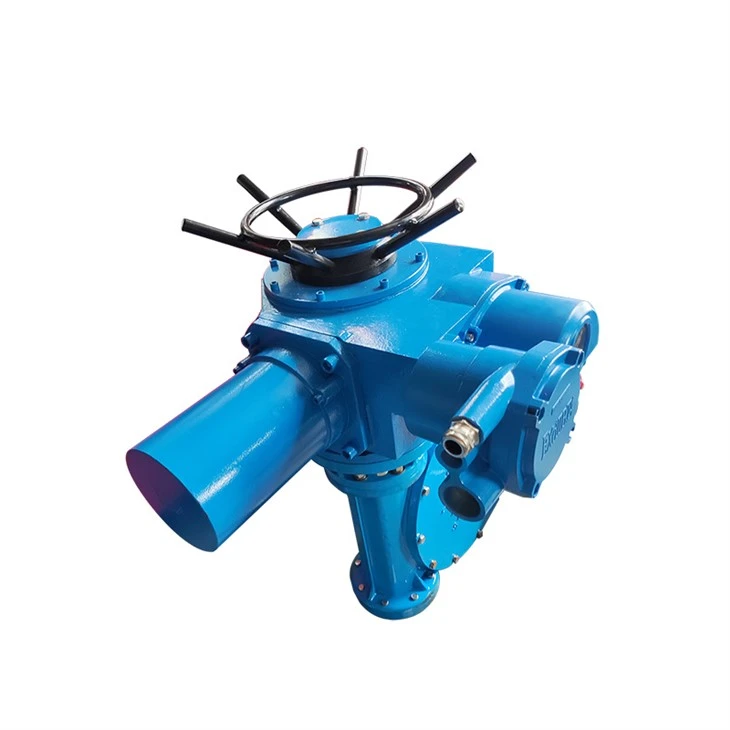

actuador de válvula eléctrica
Detalles del producto
datos técnicos
1. Fuente de energía: tres fases de cuatro hilos, 380V, 50Hz (los pedidos especiales pueden ser 415V, 660V, etc., la frecuencia puede ser de 60Hz)
2. Entorno de trabajo: (si es a prueba de explosión, consulte las instrucciones del actuador eléctrico de primer nivel)
2.1 Temperatura ambiente: -20 C -60 C
2.2 Humedad relativa ambiental: menor o igual al 90% (a 25 ° C)
2.3 El entorno de trabajo no contiene medios corrosivos, inflamables y explosivos;
2.4 Nivel de protección IP67
3. Sistema de trabajo de corto tiempo, el tiempo es de 10 minutos;
Ajuste
Dado que este dispositivo debe ensamblarse con la válvula, el mecanismo de carrera, el mecanismo de par y el mecanismo de indicador de apertura del dispositivo eléctrico deben ajustarse antes de la operación después del ensamblaje. Si las posiciones completamente abiertas y completamente cerradas de la válvula están controladas por el mecanismo de carrera, no es necesario ajustar el mecanismo de torque. Si la posición completamente cerrada de la válvula está controlada por el mecanismo de torque o las posiciones completamente abiertas y completamente cerradas están controladas por límites mecánicos, el mecanismo de torque debe reajustarse.
1. Si las posiciones completamente abiertas y completamente cerradas de la válvula están controladas por el mecanismo de carrera o el mecanismo de par, el límite mecánico debe aflojarse antes de ajustar la carrera o el par.
2. Si las posiciones completamente abiertas y completamente cerradas de la válvula están controladas por el límite mecánico y el mecanismo de torque envía una señal, el método de ajuste es el siguiente: operar manualmente el dispositivo eléctrico para colocar la válvula en la posición predeterminada; Ajuste el límite mecánico correspondiente (pasador del delantero) para que solo golpee el eje de salida y apriete la tuerca de bloqueo y la tuerca del pasador del delantero; Ajuste el mecanismo de torque y aumente gradualmente el valor del par de salida hasta que la válvula pueda convertirse en su lugar.
estructura de productos
Motor especial
El motor para regular la válvula es el componente de conducción del actuador eléctrico, y sus requisitos característicos son diferentes de los de General Motors. Debido a que el actuador funciona con frecuencia y a menudo se encuentra en el estado de trabajo inicial, se requiere que el motor tenga las características de un alto torque de arranque, un pequeño momento de inercia y baja corriente de arranque, de modo que el aumento de la temperatura del motor no sea demasiado alto cuando el motor se inicia con frecuencia, y hay suficiente torque para que el actuador eléctrico se mueva de estático a acción.
Caja de cambios y mecanismo de conmutación manual
El RGearbox convierte la potencia de salida del motor de alta velocidad y baja en el torque en la potencia del eje de salida del actuador de alta velocidad y alta torque. El interruptor manual es semiautomático, es decir, cuando es manual, muévalo en la dirección de la flecha en el mango del interruptor y se restablecerá automáticamente cuando sea eléctrico.
Mecanismo de control de accidente cerebrovascular, mecanismo de control de par, mecanismo de apertura
La función del mecanismo de control de viajes es limitar la posición del límite eléctrico. El mecanismo de control de par es un mecanismo de protección diseñado para proteger el actuador y la válvula. El mecanismo de apertura se utiliza para indicar la dirección de apertura y cierre y posición de la válvula.
aplicaciones
