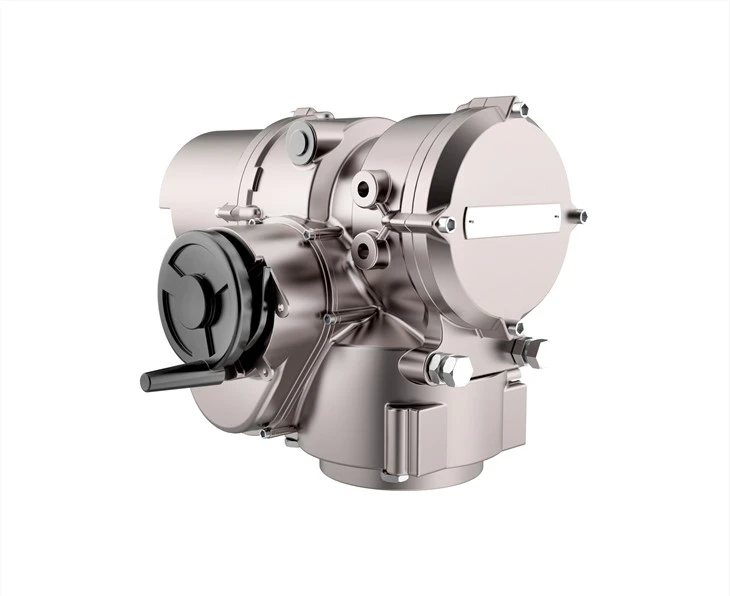

Datos de rendimiento del activador de tipo de encendido / apagado de TI
Modelo | Velocidad de rotación (rpm) | Torque (Nm) | Voltaje (V) | Fase (ph) | Frecuencia (Hz) | Potencia (kW) | Corriente relacionada (A) | Deber | Peso (kg) |
IT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0,57 | S2 (15min) | 23 |
IT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0,57 | S2 (15min) | 23 |
IT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0,57 | S2 (15min) | 37 |
IT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0,57 | S2 (15min) | 37 |
Datos de rendimiento del actuador de modulación de TI
Modelo | Velocidad de rotación (rpm) | Torque (Nm) | Voltaje (V) | Fase (ph) | Frecuencia (Hz) | Potencia (kW) | Corriente relacionada (A) | Deber | Peso (kg) |
IT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0,57 | S4 (30%) | 23 |
IT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0,57 | S4 (30%) | 23 |
IT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0,57 | S4 (30%) | 37 |
IT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0,57 | S4 (30%) | 37 |
Características del producto
 | Ajustador de infrarrojos: operado localmente, se puede usar para configurar los parámetros de funcionamiento del actuador eléctrico y se usa para verificar la señal de ruptura. Es seguridad intrínseca (ExibI), lo que significa que se puede usar en entornos explosivos. |
 | Pantalla LCD (interfaz hombre-máquina): aplica pantalla LCD de alta definición, alta luminosidad y alto contraste. Presenta la interfaz del inglés chino, la posición de la válvula y otra información relacionada. Puede recibir órdenes del instalador de infrarrojos operación fácil, depuración conveniente y operación confiable. |
 | Par de conducción: gusano con alta dureza superficial y engranaje helicoidal con aleación de cobre superior; el gusano se engrana adecuadamente con el engranaje de gusano; con una larga vida útil, carga calificada y alta eficiencia y otras características; Cumple totalmente con las características del rodamiento de la válvula. |
 | Selector de infrarrojos: operado localmente, establece los parámetros de funcionamiento del actuador eléctrico, comprueba la señal de ruptura, la seguridad intrínseca (ExibI), se puede utilizar en entornos explosivos. |

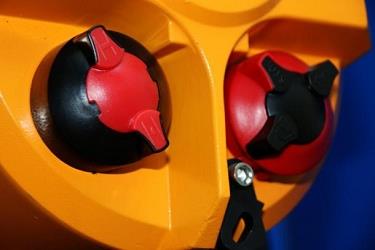

 | Interruptor de solenoide: las perillas locales son estructura no transfixion. La línea magnética se utiliza para alimentar los componentes de Hall en el actuador eléctrico SO para implementar la transformación entre el control local y remoto, abrir y cerrar la válvula y otras funciones de configuración. |
 | Panel de control: placa de circuito super integrada centrada en microprocesamiento; Función potente. |
Etiqueta: actuador de válvula de mariposa a prueba de explosiones, China, fabricantes, proveedores, fábrica, comprar, precio, presupuesto
Dimensión del actuador de TI (montaje directo)
Parámetro Modelo | UNA | segundo | do | re | mi | F | (SOL) | (H) | (YO) |
IT1 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
IT2 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
Dimensión del actuador de TI (placa de pie montada)
Modelo Parámetro | A1 | A2 | A3 | A4 | do | D1 | re | mi | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-Φd1 | 4-Φd2 |
IT1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
IT2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-Φ20 | 22 |
Dibujo de la Dimensión de la Brida IT
Parámetro Modelo | re | D1 | N (Max) | d (max) | T | d1 distribution distribución uniforme） | |
IT1 | F05 | Φ50 | Φ38 | 20 | Φ25 | 38 | M6 |
F07 | Φ70 | Φ55 | 30 | Φ35 | 38 | M8 | |
F10 | Φ102 | Φ69 | 30 | Φ42 | 38 | M10 | |
IT2 | F12 | Φ125 | Φ98 | 50 | Φ65 | 68 | M12 |
F14 | Φ140 | Φ98 | 50 | Φ65 | 68 | M16 | |
