Introducción del producto

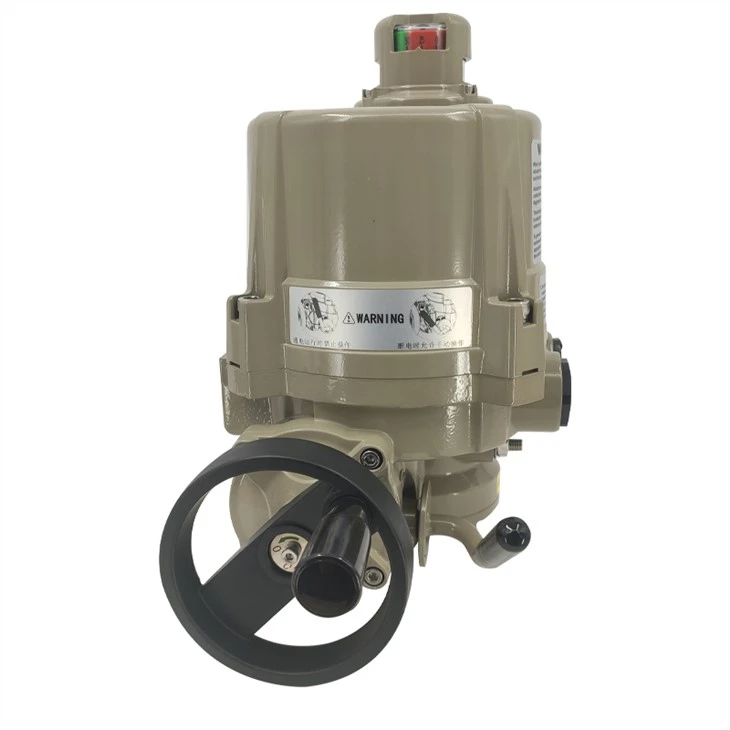

El actuador eléctrico modelo JYH es un producto de nueva generación en la empresa. El producto proporciona una mayor disponibilidad mediante la aplicación de muchos modos de suministro de energía. Su carcasa está hecha de materiales de aleación de aluminio y es más liviana, sin embargo, su resistencia a la compresión y la seguridad del control eléctrico interno están aseguradas. El producto ofrece una estructura de sello cerrado. que obtiene la certificación IP67 y la resistencia estándar interna a prueba de humedad, cuyo grado ignífugo del producto ignífugo es Ex dllBT4~T6 o Ex dIICT4~T6. Los productos se aplican ampliamente en diversos campos, como la metalurgia, el petróleo, la industria química, la planta de energía, el teñido, el tratamiento de agua, la fabricación de barcos, la fabricación de papel, el procesamiento de alimentos, la farmacia y el sistema de automatización de edificios.
Parámetros estándar
Principales parámetros técnicos
Montaje del actuador
Sitio de instalación
1 Notas de instalación
- En el lugar donde haya gas explosivo se instalará un actuador a prueba de explosión:
- Especifique previamente cuándo se instala el actuador en el lugar donde se produce la inundación; Al instalar el cable de alimentación, el diámetro exterior debe encajar en el diámetro interior del conector resistente al agua, de lo contrario, la lluvia exterior entrará en el actuador interior a través del conector del cable resistente al agua y destruirá los componentes internos: Reserve el espacio para el cableado, la operación manual o mantenimiento;
2 Temperatura ambiente .
Su temperatura ambiente está dentro del rango de -25 grados ~ más 70C (otras temperaturas se personalizarán):
-Cuando la temperatura ambiente sea inferior a -25 grados o superior a 70 grados, póngase en contacto con nuestro departamento técnico con antelación para ofrecerle una solución específica; (secador estándar aplicable para cada especificación)
3 La condición de temperatura del fluido en la tubería.
Cuando se apoya en la aplicación de la válvula, el calor del fluido en la tubería se transferirá al actuador, la temperatura de la carcasa del actuador aumentará: si el actuador está equipado para el sitio donde la temperatura del fluido en la tubería es superior a 80 grados c, no dude en ponerse en contacto con nuestro departamento técnico para ofrecerle una solución específica; (el soporte se instalará en la conexión de la válvula para proporcionar el aislamiento térmico).
4 Condición de trabajo de vibración de alta frecuencia en la tubería, el actuador inteligente aplicado para la ocasión de vibración de alta frecuencia deberá ofrecer una instalación dividida:
Conexión de salida del actuador
El orificio de instalación del fanoe inferior del actuador cumple con el estándar iS05211. Cuando la dimensión de conexión de la válvula no concuerde con la especificación, por favor, no dude en ponerse en contacto con nuestro departamento técnico con anticipación para obtener un ajuste, etc. de válvula los orificios internos en la parte inferior del actuador se pueden personalizar para el orificio souarina. Orificio redondo o orificio doble con varios tamaños: es fácil de reemplazar, solo use alicates para anillos de seguridad para sacar los anillos de seguridad inferiores de la carcasa estriada;
Depuración del actuador
Ajuste del dispositivo de protección de sobrecarga
Bajo la presión de trabajo normal de la válvula, ajuste la leva de sobrecarga para que toque exactamente el rodillo del interruptor de avance lento sin suprimirlo. Cuando la válvula de apertura o cierre requerida es mayor que el par nominal de fábrica. el eje giratorio de sobrecarga se girará en sentido horario o antihorario, y accionará la leva de sobrecarga mencionada anteriormente para suprimir el interruptor de avance lento a fin de lograr la función de parada y emitir instrucciones de sobrepar. que puede proteger la válvula eléctrica.
Nota:0El dispositivo de protección contra sobrecarga se ha ajustado correctamente en el momento de la entrega y, en principio, no requiere ningún ajuste: si se ajusta, la válvula se debe realizar a la presión de trabajo normal.
Ajuste del potenciómetro
El potenciómetro es una salida de retroalimentación en el actuador y proporciona tres terminales de salida, donde el terminal 2 está conectado al brazo deslizante del terminal n.° 1 del notentómetro conectado al actuador. como el actuador hace acton abierto. la resistencia conectada al brazo deslizante disminuye de forma continua mientras que el terminal n.º 3 está conectado al actuador, a medida que el actuador realiza una acción de cierre, la resistencia conectada al brazo deslizante disminuye de forma continua (nota: el potenciómetro no debe tener resistencia cero ni saltos de frecuencia). Gire manualmente la válvula a la posición completamente abierta hasta que alcance la posición del interruptor de límite, mídalo con un medidor universal, la resistencia de la terminal #1, #2 se ajusta al valor entre 40-65.. si no es correcto, gire la transmisión leva del potenciómetro para ajustar en consecuencia.
Ajuste del indicador de posición

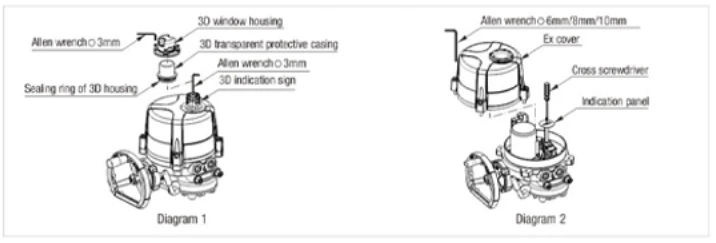

En primer lugar, cierre la válvula en una posición exacta, desmonte la carcasa de la ventana 3D y la carcasa protectora transparente 3D, afloje la señal de indicación 3D con la llave Alen, gírela hasta la posición exacta y bloquee. volver a montar sucesivamente como se muestra en el Diagrama 1). En primer lugar, cierre la válvula en una posición exacta. Abra la cubierta Ex. Afloje el panel de indicación con un destornillador de cruz, gírelo hasta una posición exacta y bloquéelo, vuelva a montarlo sucesivamente (se muestra en el Diagrama 2).
.
