El actuador eléctrico inteligente no intrusivo SD es la unidad de ejecución en los instrumentos de automatización industrial. Recibe señales de control del regulador, PLC y DCS desde la computadora, como la finalización del ajuste automático, y es indispensable para el sistema de control automático del equipo principal. Es ampliamente utilizado en centrales eléctricas, metalurgia, petróleo, minas químicas, industria ligera, farmacia, energía a gas, materiales de construcción y transporte.y metro de la ciudad, suministro de agua, tratamiento de aguas residuales y otras industrias.
Principales parámetros técnicos del actuador eléctrico SD.
Señal de entrada:4-20 mA impedancia 250 Ω,0-10 mA impedancia 200 Ω
Área muerta (sensibilidad):0.3-3% Continuo ajustable
Canal de entrada: un canal de entrada de corriente de cantidad analógica, un conjunto de canales de volumen de conmutación.
Canal de salida: Impedancia de CC de 4-20 mA > 50 Ω. El canal de entrada está aislado del canal de salida.
Par de salida y recorrido.
Giro lineal: 2000 N-25000 N recorrido 10, 16, 25, 40, 100 mm
Cuarto de vuelta: 100-40000 Nm de recorrido 90 grados
Multivuelta: 40-400 Nm de recorrido 1-50 círculo
Error básico: ±1%; ±1,5%
Diferencia de retorno: Menor o igual a ±1%
Características de amortiguación: Sin oscilación (oscilación de período cero)
Nivel de protección: IP67
Entorno operativo:
1.Temperatura: -28--+70 grado
2.Humedad: Menor o igual al 95%
3.vibración: frecuencia 10-100Hz fuerza, 0.5 veces la aceleración de la gravedad
4. Impacto:<5g
5. Presión barométrica: 72,2 kPa
6. Los medios de gas no corrosivos en el aire circundante no deben usarse en lugares inflamables y explosivos. (Los productos a prueba de explosiones se pueden encontrar en la muestra de productos a prueba de explosiones de mi empresa).
Voltaje y fuente de alimentación
Monofásica: 220 V ± 10 % 50 Hz
Trifásica: 380 V--±10 % 50 Hz
*El voltaje y la frecuencia especiales deben personalizarse con anticipación.
|
Tipo |
OA AS BS A+RS B+RS |
|
Par de salida |
100-136000N.m |
|
Ángulo de giro efectivo |
El rango ajustable es 0-105 grado |
|
Precisión del control |
Error básico ±1%; Diferencia de retorno Menor o igual a 1%; Área muerta Menor o igual a 1% |
|
Rango ajustable de recorrido de trabajo |
"punto cero" ± 10% "recorrido" 35%-110% |
|
Impedancia del canal de entrada |
250Ω |
|
Canal de entrada |
1 (dividido en 3). |
|
Modo de visualización |
Código digital LED (LCD personalizado según los requisitos del cliente) |
|
Nivel de protección |
IP68 |
|
Humedad relativa |
Menor o igual al 95% |
|
Gas ambiental |
Sin gas corrosivo |
|
Vibración mecánica |
XY210G. 0.2-34Hz. 30 minutos |
|
Cable de energía |
S=1.5 mm²-4 mm² |
|
Cable de señal |
S=1.5 mm² |
|
Entrada de cable |
PG16 PE3/4" |
|
Requisito especial |
Si tiene requisitos especiales de tiempo de viaje, tamaño de conexión, modo de control, temperatura ambiente y otros, nuestra empresa puede producir un producto personalizado especialmente. |
Diagrama de dimensiones de montaje directo de cuarto de vuelta de 100-600Nm
|
OA |
Código base |
||||||||
|
COMO |
|||||||||
|
Licenciatura en Ciencias |
|||||||||
|
A+RS |
|||||||||
|
B+RS |
|||||||||
|
□ |
/ |
Par nominal |
Representación digital, unidad: 10 N.m |
||||||
|
□ |
suministrar |
Voltaje especial: 110 V 50 Hz -480 V 50 Hz |
|||||||
|
Voltaje especial: 110 V 60 Hz -480 V 60 Hz |
|||||||||
|
K |
Monofásica: 220 V ± 10 % 50 Hz ± 1 Hz |
||||||||
|
F |
Trifásico: 380 V ± 10 % 50 Hz ± 1 Hz |
||||||||
|
□ |
Tiempo de viaje calificado |
representación digital,unidad:S |
|||||||
|
H |
Modo de instalación |
Montado sobre placa de pie |
|||||||
|
Z |
Montaje directo |
||||||||
|
G |
Función de control |
) Modulación proporcional integrada Señal de entrada y salida:4-20ma |
|||||||
|
L |
Tipo de dos posiciones: valor de conmutación de entrada Valor de conmutación de salida |
||||||||
|
S |
Modulación proporcional dividida 4-20ma |
||||||||
|
Y |
Tipo de control remoto: valor de conmutación de entrada; salida 4-20 ma |
||||||||
|
N |
Con control remoto y operación local |
* K: Monofásica: 220 V ± 10 % 50 Hz ± 1 Hz
F: Trifásico: 380 V ± 10 % 50 Hz ± 1 Hz
Características del producto
Diagrama de dimensiones de instalación
Diagrama de dimensiones de instalación montado sobre placa de pie 100-600Nm

OA-10, AS-25 Montaje sobre placa de pie

BS-60 Montado sobre placa de pie
Diagrama de dimensiones de instalación montado sobre placa de pie 1000-30000Nm
![]() |
![]() |
|
Modo |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
B2 |
C |
D1/D |
E |
F |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
A+RS100 |
240 |
280 |
150 |
190 |
12 |
140 |
45 |
170 |
200/250 |
28 |
131 |
450 |
510 |
295 |
2-Φ20 |
Φ17 |
|
B+RS160 |
375 |
435 |
175 |
235 |
18 |
225 |
87 |
170 |
200/250 |
30 |
178 |
517 |
580 |
361 |
2-Φ20 |
Φ22 |
|
B+RS250 |
500 |
560 |
180 |
240 |
18 |
240 |
97 |
230 |
200/250 |
34 |
170 |
602 |
580 |
361 |
2-Φ30 |
Φ22 |
|
B+RS400 |
500 |
560 |
180 |
240 |
18 |
240 |
97 |
230 |
200/250 |
34 |
184 |
602 |
612 |
361 |
2-Φ30 |
Φ22 |
|
B+RS600 |
480 |
540 |
260 |
320 |
22 |
200 |
108 |
267 |
350 |
40 |
216 |
700 |
580 |
361 |
Φ36 |
Φ22 |
|
B+RS800 |
575 |
645 |
330 |
420 |
30 |
240 |
160 |
300 |
400 |
48 |
230 |
889 |
650 |
361 |
Φ40 |
Φ32 |
|
B+RS1000 |
575 |
645 |
330 |
420 |
30 |
240 |
160 |
300 |
400 |
48 |
230 |
889 |
650 |
361 |
Φ40 |
Φ32 |
|
B+RS1200 |
575 |
645 |
330 |
420 |
30 |
240 |
160 |
300 |
400 |
48 |
240 |
889 |
650 |
361 |
Φ40 |
Φ32 |
|
B+RS1600 |
575 |
645 |
330 |
420 |
30 |
240 |
160 |
300 |
400 |
48 |
240 |
930 |
650 |
361 |
Φ40 |
Φ32 |
|
B+RS2000 |
600 |
670 |
330 |
420 |
30 |
280 |
165 |
355 |
400 |
48 |
240 |
1172 |
700 |
588 |
Φ40 |
Φ32 |
|
B+RS2600 |
640 |
710 |
330 |
420 |
30 |
300 |
165 |
360 |
400 |
48 |
240 |
1191 |
700 |
588 |
Φ40 |
Φ32 |
|
B+RS3000 |
640 |
710 |
330 |
420 |
30 |
300 |
165 |
360 |
400 |
48 |
240 |
1191 |
700 |
588 |
Φ40 |
Φ32 |
Diagrama de dimensiones de cuarto de vuelta de montaje directo
Diagrama de dimensiones de montaje directo 100-600Nm

AS-25 montaje directo

BS-60 montaje directo
1000 Nm-8000Nmdimensión de montaje directo

|
Modo |
iOS Brida |
A |
B |
C |
D |
Ranura para llave |
Profundidad |
ΦA1 |
ΦA2 |
ΦA3 |
M |
ΦA4 |
|
A+RS100 |
F12 |
265 |
408 |
275 |
520 |
14JS9 |
50 |
Φ45E8 |
Φ125 |
Φ85 |
4XM12 |
160 |
|
B+RS160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
Φ60EB |
Φ140 |
Φ100 |
4XM16 |
175 |
|
B+RS250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
Φ70E8 |
Φ165 |
Φ130 |
4XM20 |
250 |
|
B+RS400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
Φ70E8 |
Φ165 |
Φ130 |
4XM20 |
250 |
|
B+RS600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
Φ75E8 |
Φ165 |
Φ130 |
4XM20 |
200 |
|
B+RS800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
Φ75E8 |
Φ254 |
Φ200 |
8XM16 |
300 |

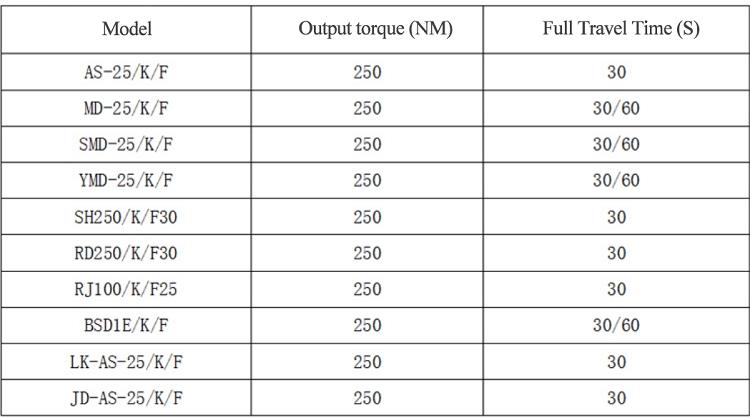

Modelos reemplazables en la industria
