Descripción

Envíeconsulta

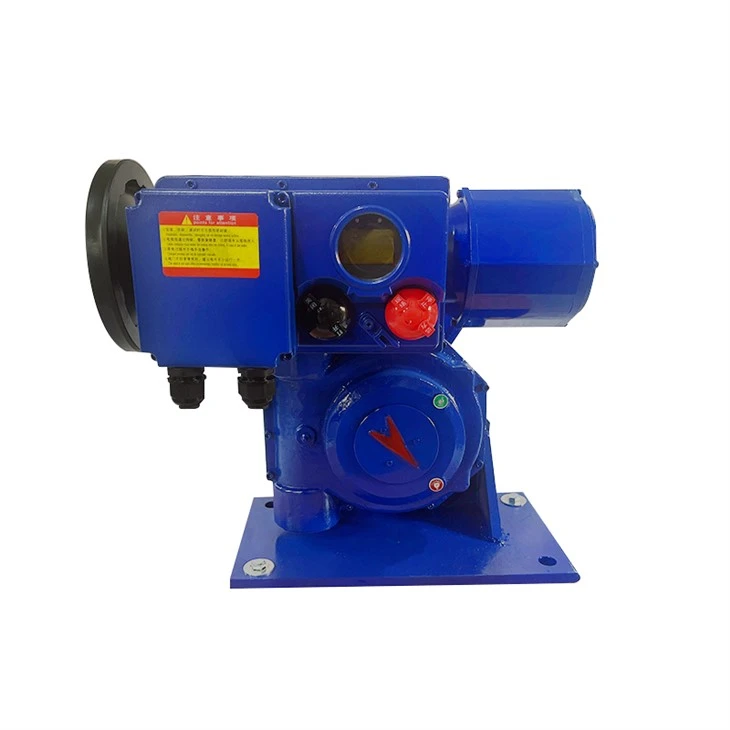

El tipo no invasivo es el producto de nuestra empresa desarrollado sobre la base de productos digitales. La señal de cantidad del interruptor (contacto seco pasivo, 24 V activo, 220 V activo, mantenimiento de avance lento conmutable) enviada por controladores como PLC en el sistema DCS puede recibirse o una señal de cantidad analógica (DC4-20mA,0-10V etc.) se pueden accionar directamente, el actuador eléctrico también se puede accionar a través de un contactor o un relé de estado sólido. Se emite corriente de retroalimentación CC4-20mA y cuatro contactos de relé (posición de encendido, posición de apagado, control remoto, alarma de falla). El módulo integra unidad de servocontrol, unidad de visualización de cristal líquido, operación de perilla y otras unidades. Este producto es de funcionamiento sencillo y tiene una función de protección perfecta, además de ser la mejor opción para redefinir el producto de alta calidad, sencillo e inteligente.

Descripción del actuador

Tipo	Esfuerzo de torsión	Voltaje	Velocidad	Método de instalación	Control método	Especial función	Descripción del código de cada parte.
OA	Par de salida						Par de trabajo, representación digital, unidad: Nm
COMO		K					Monofásico 220V.AC 50Hz
Licenciatura		F					Trifásico 380V.AC 50Hz
A+RS		Fuente de alimentación					Clasificación del tiempo de viaje (90 grados), representación digital, unidad: S
B+RS			Tiempo de viaje	H			Instalación de reposapiés
				Z			Instalación montada directamente
				Método de control	G		Informe de integración estándarmodulación ional,4-20mA
					Y		ReControl remoto, entrada on-off
					N		Inteligente, entrada de 4-20mA
					C		Línea principal
					Método de control	P	Con la máquina en funcionamiento
						Ex	A prueba de explosiones
						----T	Requisitos especiales:Alta, baja temperatura, voltaje de trabajo, dimensión, recorrido, etc..

Nota: 1.El actuador eléctrico requerido por la tecnología especial debeescribir de forma clara y concreta en orden.

2. Cuando el modelo A+RS100/K30HGP es A+RS, el par de trabajo es 1000Nm,fuente de alimentación monofásica, el tiempo total de viaje es de 30 segundos, y fInstalación en placa de base con integración modulante proporcional con el local.Modulación proporcional de la integración con la operación local.

Detalles del actuador

1.Función de operación nativa local

2. Función de protección contra exceso de torsión

3.Servomotor especial

4.Protección térmica del motor.

5.Mecanismo de control de carrera

6.Indicador del posicionador

7.frenado dinámico

SD_10

Instrucciones de operación

1. Instrucción sobre el funcionamiento de la perilla

La perilla roja es la perilla de modo y se puede cambiar entre campo/parada/lugar remoto; o en el estado de configuración, el menú se guarda (cambia de la posición de parada al campo) y sale (cambia de la posición de parada a la distancia). La perilla negra es la perilla de operación y se puede abrir o cerrar en el modo de campo o se establece la configuración de suma y resta en el estado de configuración. Cuando se opera la perilla en el campo. El modo de avance lento de campo se muestra para funcionamiento a corto plazo. -term, cuando el tiempo de actuación efectivo de la perilla de operación es superior a tres segundos, se mostrará "bc" en el área de alarma, entrando automáticamente en el modo de retención de campo. Cambie la perilla de operación a la inversa o cambie la perilla de modo a la posición de parada, es decir, la acción se detiene.

2. Instrucciones de funcionamiento del control remoto (el control remoto es la pieza opcional; cuando sea necesario, especifique especialmente al realizar el pedido)

Mientras está en el modo de campo, presione "Abrir" y ejecute el modo de retención para la apertura de la válvula, presione "Cerrar" y ejecute el modo de retención para el cierre de la válvula, presione "Detener" para detener el movimiento. Mientras esté en el modo de campo, presione continuamente "Arriba" tres veces y entre en el estado de calibración de posición de encendido. "Abrir", "Cerrar" y "Detener" pueden controlar el encendido, apagado y parada del Actuador eléctrico, "Enter" se utiliza para guardar la carrera, "Stop" se utiliza para regresar.

Mientras esté en el modo de campo, presione continuamente la tecla "Abajo" tres veces y entre en el estado de calibración de la posición de apagado; las demás operaciones son las mismas que las anteriores.

Información de alarma Descripción
