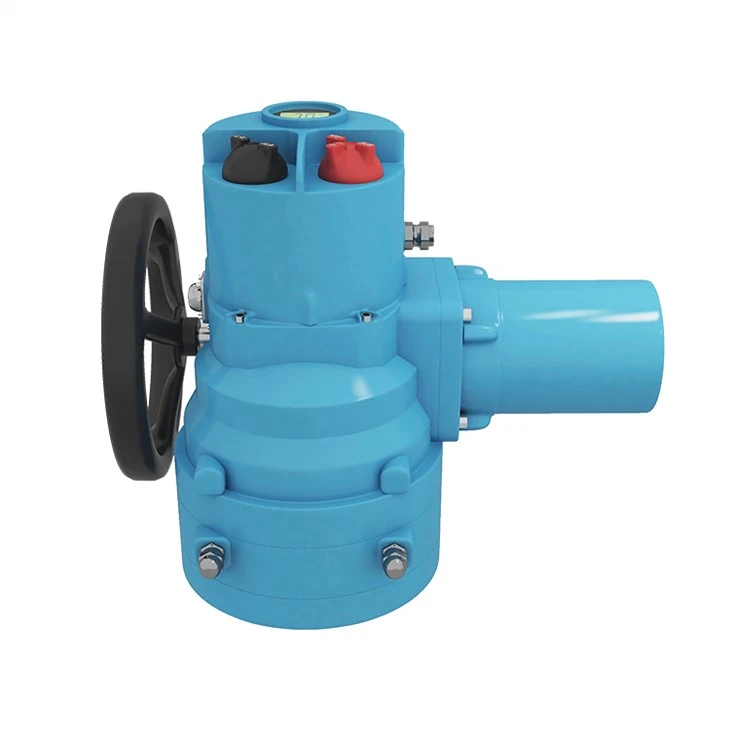

Identificación de las piezas del actuador
Palanca automática manual
Vuelve a la posición automática cuando el motor está activado, a menos que esté bloqueado en la posición manual. Nota: se requerirá más esfuerzo para operar esta palanca cuando el actuador se haya asentado al final del recorrido.
Rueda de mano
La operación manual se activa tirando de la palanca automática manual hacia el volante.
Paradas mecánicas
Se proporcionan dos pernos de tope con un rango de ajuste de movimiento de salida total de 80 grados a 100 grados.
La cubierta superior
6 pernos de fijación para garantizar la estanqueidad a lo largo del perfil de acoplamiento total.
Entradas de conducto
Se proporcionan dos entradas de cable para los cables de alimentación y control.
Cubierta terminal
Asegurado con 4 pernos de fijación y sellado con junta tórica.
Adaptador de paquete
Requerido para 3-Pakactuadores de fase Q únicamente.
Montaje y puesta en servicio del actuador
Casquillo impulsor La extracción del casquillo impulsor de la base del actuador requiere la extracción del circlip de retención (Q100) o la extracción del tornillo de retención (Q300/Q450/Q650) Determine la posición correcta del chavetero en el casquillo impulsor con la válvula en la posición totalmente abierta. Casquillo de accionamiento de la máquina para adaptarse al husillo de la válvula. Vuelva a montar el casquillo impulsor en la base del actuador y asegúrelo con un anillo de seguridad o un tornillo de retención.
Montaje en la válvula Consulte la tabla de pesos del actuador en la sección 1 para determinar el peso de iluminación. Asegúrese de que la válvula esté firmemente asegurada antes de instalar el actuador en ella, ya que la combinación, una vez atornillada, puede resultar muy pesada y, por lo tanto, inestable. Puede ser necesario utilizar equipos de elevación para sostener correctamente el actuador durante el montaje. Consulte la Fig. 2.2.1 para obtener orientación sobre el método de suspensión correcto cuando se monta en un eje de válvula vertical. Se debe utilizar personal capacitado y experimentado para garantizar que se sigan prácticas seguras de elevación en todo momento. Se debe instalar en la válvula una brida de montaje adecuada que cumpla con Iso 5211. Asegúrese de que la posición de la columna y del actuador sea la misma, es decir, ambos abiertos o ambos cerrados. Baje el actuador sobre la válvula alineando el chavetero de la tuerca impulsora o la escuadra maquinada en el eje de la válvula. Asegure el actuador a la brida vale usando 4 espárragos o pernos del tamaño y material apropiados. Conforme a ISO Clase 8.8, límite elástico 628 N/mm2.
Configuración de topes mecánicos Instrucciones para el funcionamiento en sentido horario para dosificar. Los actuadores de la gama Q están diseñados para detener el par en cada extremo del recorrido contra los topes mecánicos integrales. Cada perno de tope incluye 10 grados de ajuste, lo que da como resultado un movimiento de la válvula de 80 a 100 grados. El ajuste de los pernos de tope se puede realizar en cualquier orden. Al ver el actuador en orientación normal, el perno de tope izquierdo es el tope de recorrido abierto y el perno de tope derecho es el tope de recorrido cerrado. Procedimiento Aflojar ambos topes mecánicos con dos vueltas. Enganche la palanca manual/automática tirando hacia arriba hacia el volante del actuador. El actuador permanecerá en la mano hasta que ocurra la operación eléctrica. Enrolle manualmente el actuador hasta alcanzar la posición final exacta de la válvula. Atornille el tope mecánico apropiado tanto como sea posible y apriete la contratuerca para fijar el perno de tope en su lugar. Repita este proceso para el extremo opuesto del recorrido.
Cableado Verifique que los voltajes de alimentación coincidan con la fuente de alimentación que se indica en la placa de identificación del actuador. Se debe incluir un interruptor o disyuntor en la instalación del cableado del actuador. El interruptor o disyuntor se montará lo más cerca posible del actuador y se marcará para indicar que es el dispositivo de desconexión del actuador. El actuador debe estar protegido con un dispositivo de protección contra sobrecorriente clasificado de acuerdo con PUB007-006Datos de rendimiento del motor eléctrico para actuadores naranja. Retire la cubierta de terminales para exponer el bloque de terminales del actuador y la bolsa de puesta en marcha que lo acompaña. Se incluirán tornillos y arandelas de terminales, sello de cubierta de repuesto, diagrama de cableado y manual de instrucciones.
Entradas de cable Retire los tapones de transporte y reemplácelos con prensaestopas adecuados para el tamaño y el entorno del cable de entrada. Todos los adaptadores roscados, prensaestopas o conductos deben estar completamente sellados para mantener la protección IP68. Selle las entradas de cable no utilizadas con un tapón roscado de acero o latón. Todos los accesorios de conductos deben cumplir con la certificación requerida para áreas peligrosas, si corresponde.
Funcionamiento del actuador Encienda la fuente de alimentación del actuador. Selección de Local o Remoto El selector de modo rojo permite el control LOCAL o REMOTO, bloqueable en cada posición mediante un candado. Cuando el selector está bloqueado en la posición LOCAL o REMOTO, la función de PARADA todavía está disponible. El selector también se puede bloquear en la posición STOP para evitar toda operación eléctrica.
Control local Seleccione LOCAL con el selector de modo. Ahora se puede usar el selector ABRIR/CERRAR para operar el actuador. DETENER está disponible girando el selector de modo a la posición DETENER.
Control remoto Seleccione REMOTO con el selector de modo. El actuador responderá a las señales del control remoto; consulte el diagrama de cableado del actuador. El selector ABRIR/CERRAR no funcionará en REMOTO. STOP está disponible girando el selector de modo a la posición STOP.
Peso
