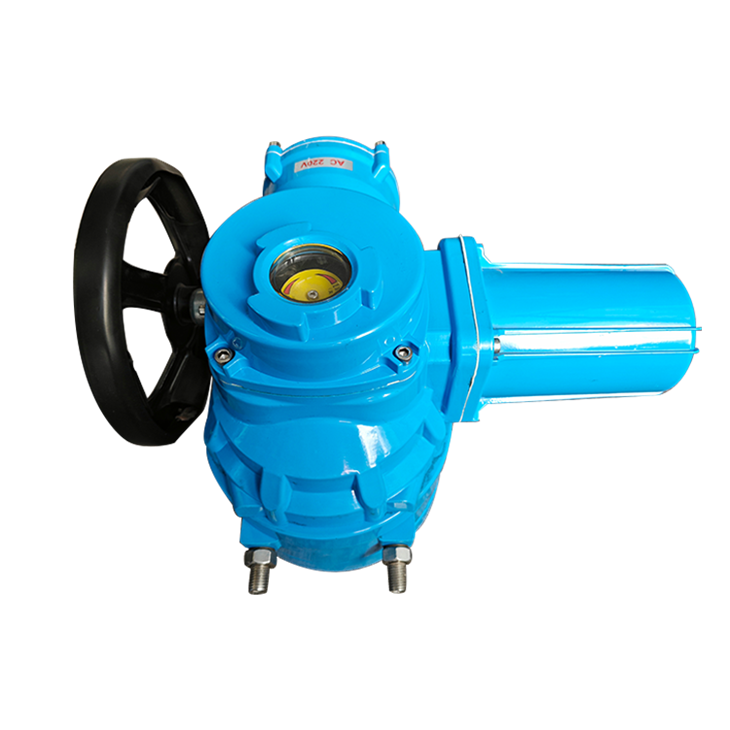

actuador de válvula eléctrica
Descripción general del producto
El actuador de la válvula eléctrica de la Serie Q (en adelante, denominado: dispositivo eléctrico integrado) es una nueva generación de productos inteligentes que nuestra compañía ha desarrollado sobre la base de sus productos maduros originales al digerir y absorber la tecnología de diseño y fabricación de varios dispositivos eléctricos extranjeros avanzados , tecnología de bus de campo, tecnología de codificación absoluta, tecnología de control remoto, control del interruptor magnético y otras últimas tecnologías de control automático; Este producto tiene las ventajas de la estructura compacta, el tamaño pequeño, la apariencia hermosa, el rendimiento confiable y estable, etc.
ambiente de trabajo
Fuente de alimentación: 380V/660V +-10%V
Voltaje de control: 15V, 22V, 36V
Calificación de impuestos: 10 minutos a corto plazo, aislamiento de clase F
Contenido armónico: menor o igual al 5%
Nivel de protección: IP67.
Temperatura ambiente: -20 ~ +60 grado;
Humedad relativa: menor o igual al 90% (+25 grado)
Estructura de productos
Introducción a la estructura eléctrica integrada El actuador de la válvula eléctrica de tipo Q consiste en un motor, un mecanismo de reducción, un controlador de torque, un controlador de carrera, un volante, un mecanismo de límite mecánico, un componente eléctrico de accionamiento, un módulo de control inteligente y AN ON -Panel de operación del sitio.
Motor:
Use el motor específico de la válvula, directamente conectado al eje del gusano.
Caja de cambios:
La serie Q consiste en un par de pares de engranajes de gusanos. La potencia del motor se transmite al eje de salida a través de la caja de cambios. Cuando se opera manualmente, el gusano manual impulsa el eje de salida para girar a través de un par de engranajes planetarios y un tobogán cruzado. Mecanismo de control de par:
Esta serie de productos tiene funciones de protección de par doble, a saber, protección de medición de torque electrónico y protección de torque mecánico. Cuando el módulo de medición de torque electrónico falla y pierde el control, el par mecánico se usa como una segunda línea de protección para proteger el funcionamiento del dispositivo conducido y el dispositivo eléctrico en sí, lo que hace que la operación sea más segura y confiable;
El principio de funcionamiento del mecanismo de control de torque mecánico de la serie Q:
Cuando el eje de salida se somete a un cierto par, el gusano no solo gira sino que también produce desplazamiento axial. La rejilla redonda del gusano impulsa el eje de engranaje para que gire, lo que a su vez impulsa la leva para presionar el interruptor micro, cortar la fuente de alimentación del motor y detener el motor, dando así el control del par de salida del dispositivo eléctrico y Lograr el propósito de proteger la válvula eléctrica (calibrada de acuerdo con el estándar al salir de la fábrica).
Ensamblaje del codificador de accidente cerebrovascular
Se usa un codificador absoluto de inducción magnética para medir y proteger el trazo. Cuando se trabaja, el eje de transmisión de viaje del codificador gira sincrónicamente con el eje de salida, y el codificador convierte la posición de la válvula recolectada en una señal digital, que es procesada por el módulo de control interno y se convierte en un porcentaje y se muestra en la pantalla LCD, para que para que El eje de salida se puede colocar con precisión. El codificador absoluto no requiere suministro de batería, puede registrar la posición de la válvula en tiempo real cuando la alimentación está encendida o apagada, y no tiene contacto, sin desgaste, confiable y estable en funcionamiento.
Mecanismo manual de conmutación eléctrica y operación manual La serie Q adopta un diseño completamente independiente del mecanismo de transmisión manual y el mecanismo de transmisión eléctrica, y no requiere una estructura completamente automática para las operaciones de conmutación;
Cuando se operan manualmente, el pasador de bloqueo debe retirarse primero, y el eje manual debe empujarse hacia adentro. El eje manual está desactivado de la pieza de presión del interruptor micro, y la alimentación se corta automáticamente. El diente del eje manual está conectado al pasador cilíndrico en el eje del gusano. En este momento, el pin de bloqueo bloquea el eje manual y la operación manual se puede realizar girando la rueda de mano; Después de completar la operación manual, suelte la rueda de mano y extraiga el pasador de bloqueo. El eje manual aparece automáticamente bajo la fuerza de reacción del resorte de compresión. En este momento, el diente del eje manual se desconecta automáticamente del pasador cilíndrico en el eje del gusano, y el pasador de bloqueo bloquea automáticamente el eje manual. Al mismo tiempo, la pieza de presión de micro interruptor presionada por el eje manual se energiza automáticamente y la operación eléctrica se ingresa de forma segura.
Inspección de calidad
1. Verifique los productos producidos en la línea de producción del actuador eléctrico todos los días, el 100% de inspección, primero abra la cubierta del indicador, verifique si el cableado es hermoso, si las cámaras límite en las instrucciones de apertura y cierre están completamente instaladas, si la posición del puntero es consistente con la posición real del actuador, ya sea que los tornillos en el interior estén apretados, y luego abroche la cubierta después de verificar que no hay pintura y manchas en la apariencia del actuador eléctrico, y si la llave manual, la junta impermeable, el manual El tapón de polvo, el vidrio a la vista y la cubierta de vidrio a la vista están completamente instaladas. Después de verificar que no hay error, use una máquina de marcado láser para marcar el número de producto en la parte posterior del actuador eléctrico. El número de producto debe incluir la fecha del día, y finalmente abrocharse la espuma y ponerla en almacenamiento.
2. Inspección de conjuntos completos de válvulas: después de que el operador de la línea de producción de válvulas complete la depuración, lleva la orden de producción al inspector de calidad, que verificará el orden de producción y el producto uno por uno (elementos de inspección: el número, el número, Diámetro, material y método de conexión de la válvula. de la válvula y el actuador eléctrico están apretados, y si hay piezas faltantes)
3. Inspección Antes de empacar: verifique si la cantidad del producto, el modelo, el voltaje, el método de control y las piezas de repuesto son consistentes con el orden de producción.
4. Inspección de productos aleatorios en el centro de procesamiento: una vez en la mañana y la tarde todos los días, tome la lista de elementos de inspección al centro de procesamiento, seleccione aleatoriamente un producto procesado de cada máquina, busque el operador del centro de procesamiento y pregúntele para medir uno por uno de acuerdo con la lista de elementos de inspección y mantener registros.
