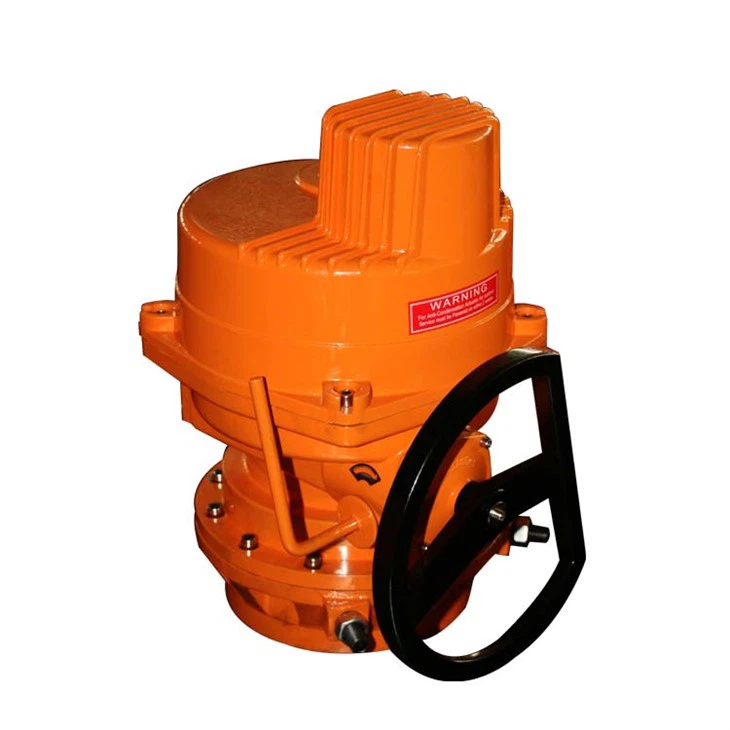

Actuador eléctrico
Los actuadores de válvulas eléctricas de giro parcial se utilizan para válvulas con giro parcial del disco de la válvula, como válvulas de bola, válvulas de mariposa, válvulas de tapón, etc.
Los actuadores de válvulas eléctricas a prueba de explosión de media vuelta se dividen en dos series de productos QB.
El rango de par de la serie QB es: 125~4000 N.m (50~2000 N.m para el tipo ajustable); (4000~16000 N.m para el tipo modulador): estas dos series de productos se dividen en tipo ordinario y tipo modulador según diferentes métodos de control eléctrico. Los actuadores de válvulas eléctricas a prueba de explosión tienen unidades de control básicas incorporadas, como carrera y par, y se requiere una caja de control para realizar la operación de control remoto e in situ de la válvula. Los indicadores de rendimiento cumplen con los requisitos de GB/T24922-2010 "Condiciones técnicas para actuadores de válvulas eléctricas a prueba de explosión".
Además de las unidades de control básicas incorporadas, como la carrera y el par, los actuadores de válvulas eléctricas ignífugas integrales también están equipados con componentes de control, como módulos de control y contactores de CA. Se pueden conectar directamente a la fuente de alimentación para realizar la operación in situ de la válvula y pueden recibir directamente la señal de conmutación emitida por el sistema de control DCS para realizar la operación de control remoto de la válvula. Los indicadores de rendimiento cumplen con los requisitos de GB/T 24922-2010 "Condiciones técnicas para actuadores de válvulas eléctricas ignífugas". Los actuadores de válvulas eléctricas de regulación ignífugas son adecuados para el sistema de control de circuito cerrado de procesos industriales secos y pueden posicionar con precisión la válvula al recibir la señal de corriente de 4~40 mA enviada por el sistema de control. Los indicadores de rendimiento cumplen con los requisitos de GB/T24922-2010 "Condiciones técnicas para actuadores de válvulas eléctricas ignífugas" y JB/T8219-2016 "Actuadores eléctricos ordinarios e inteligentes para sistemas de control de procesos industriales".
Datos técnicos principales
1. Actuador de válvula eléctrica a prueba de llama
1.1 Alimentación: 380 V, 50 Hz (otros voltajes y frecuencias requieren un pedido especial)
1.2 Entorno de trabajo:
1.21 Temperatura ambiente: -20~60 °C
1.2.2 Humedad relativa ambiente: Menor o igual al 90% (a 25 °C)
1.2.3 La marca a prueba de explosiones del actuador de válvula eléctrica integral a prueba de explosiones y tipo a prueba de explosiones QB es ExdIIBT4Gb. La marca a prueba de explosiones del actuador de válvula eléctrica integral a prueba de explosiones y tipo a prueba de explosiones es ExdIIBT4Gb y Ex dIICT4Gb. La marca Ex dIIBT4Gb se puede aplicar a las condiciones de uso del grupo T1~T4 de nivel IIA, IIB; la marca Ex dIICT4Gb se puede aplicar a las condiciones de uso del grupo T1~T4 de nivel IIA, IIB, IIC.
1.2.4 Nivel de protección IP67
1.3 Sistema de trabajo de jornada reducida, la cuota de tiempo es de 10 minutos;
1.4 Las especificaciones y principales parámetros técnicos se muestran en las Tablas 1 y 2.
2. Actuador de válvula eléctrica moduladora a prueba de explosiones
2.1 Alimentación: 380 V, 50 Hz (otros voltajes y frecuencias requieren pedido especial)
2.2 Temperatura ambiente: -40C~+55C.
2.3 Humedad relativa: Menor o igual al 95%.
2.4 Señal: Entrada: 4~20 mA CC; Salida: 4~20 mA CC
2.5 Zona muerta: 1% ~ 12,5% ajustable.
2.6 Modo de trabajo: S5 (modo de trabajo intermitente, con freno eléctrico), ciclo de trabajo mínimo 25%, número máximo de operaciones 1200 veces/hora.
2.7 Nivel de protección: IP67
2.8 La marca de resistencia al fuego del actuador de válvula eléctrica moduladora resistente al fuego QB es ExdIIBT4Gb, y la marca de resistencia al fuego del actuador de válvula eléctrica moduladora resistente al fuego es ExdIIBT4Gb y Ex dIICT4Gb. El que tiene ExdIIBT4Gb se puede utilizar en las condiciones del grupo T1~T4 de nivel IIA, IIB; el que tiene ExdIICT4Gb se puede utilizar en las condiciones del grupo T1~T4 de nivel IIA, IIB, IIC.
2.9 Las especificaciones y principales parámetros técnicos se muestran en las Tablas 3 y 4.
Este tipo de actuador eléctrico a prueba de explosiones puede soportar la explosión interna de la mezcla inflamable que ha ingresado a la carcasa sin sufrir daños y no encenderá la carcasa del equipo eléctrico del entorno explosivo externo formado por uno o más gases o vapores a través de juntas u orificios en la carcasa.
El nivel a prueba de explosión del actuador eléctrico de la serie a prueba de explosión es: ExdII BT4Gb
Ex - Identificación a prueba de llamas
B - El tamaño de la explosión, que determina el tamaño (ancho y espacio) de cada junta ignífuga del actuador;
T4 - El grupo de temperatura representa la temperatura de superficie permitida del actuador es de 135 grados.
Gb - Estándar de nivel de protección
¿Por qué se produce una explosión?
Una explosión se produce cuando una sustancia cambia repentinamente de un estado a otro a través de cambios físicos o químicos, liberando enormes cantidades de energía. La energía liberada a un ritmo rápido provocará un impacto violento y dañará los objetos circundantes.
Hay tres condiciones necesarias para que se produzca una explosión: material explosivo, oxígeno y una fuente de ignición. Objetivamente, muchos emplazamientos industriales cumplen las condiciones para que se produzca una explosión. Cuando la concentración de un material explosivo y oxígeno se encuentra dentro del límite de explosión, se producirá una explosión si existe una fuente de explosión.
Para evitar explosiones, debemos tener en cuenta las tres condiciones necesarias anteriores. Si limitamos una de las condiciones necesarias, limitaremos las explosiones.
Los equipos eléctricos también son una fuente potencial de ignición, que puede provocar un aumento de la temperatura de la superficie, descargas estáticas o chispas causadas por la corriente instantánea cuando la máquina está en funcionamiento. Desde el punto de vista del diseño, los equipos eléctricos ignífugos pueden encerrar la mezcla explosiva encendida en una carcasa que es particularmente fuerte y puede soportar la presión de explosión de la mezcla explosiva interna y evitar que la mezcla explosiva se extienda al exterior de la carcasa. Por lo tanto, los equipos eléctricos ignífugos pueden evitar convertirse en una fuente potencial de ignición.
Este tipo de actuador eléctrico a prueba de explosiones puede soportar la explosión interna de la mezcla inflamable que ha ingresado a la carcasa sin sufrir daños, y no encenderá la carcasa del equipo eléctrico en el entorno explosivo externo formado por uno o más gases o vapores a través de cualquier superficie de unión o orificio en la carcasa.
Aplicaciones
