Clasificación y uso de productos SD
El actuador eléctrico inteligente no intrusivo SD es la unidad de ejecución en el instrumento de automatización industrial, recibe del regulador, PLC, señal de control DCS de la computadora, como la finalización del ajuste automático, es indispensable para el sistema de control automático para el equipo principal. Es ampliamente utilizado en centrales eléctricas, metalurgia, petróleo, minas químicas, industria ligera, farmacia, energía de gas, materiales de construcción, transporte y metro urbano, suministro de agua, tratamiento de aguas residuales y otras industrias.
Principales parámetros técnicos del actuador eléctrico SD
Señal de entrada:4-20mA impedancia 250 Ω,0-10mA impedancia 200 Ω
Área muerta (sensibilidad):0.3-3 por ciento Continuo ajustable
Canal de entrada: un canal de entrada de corriente analógica, un conjunto de canales de volumen del interruptor.
Canal de salida:4-20mA DC impedancia > 50 Ω. El canal de entrada está aislado del canal de salida.
Par de salida y recorrido.
Giro lineal: 2000N-25000N viaje 10,16,25,40,100mm
Cuarto de vuelta: 100-40000Nm recorrido 90 grados
Multi-vuelta: 40-400Nm recorrido 1-50 círculo
Error básico: ± 1 por ciento; ± 1,5 por ciento
Diferencia de retorno: menor o igual a ±1 por ciento
características de amortiguación: Sin oscilación (oscilación de período cero)
Nivel de protección: IP67
Ambiente de operación:
1. temperatura: -28-- más 70
2.humedad: menor o igual al 95 por ciento
3. Agitar: frecuencia 10-100Hz fuerza, 0.5 veces la aceleración de la gravedad
4. impacto:<>
5. presión barométrica: 72.5-106KPa
Los medios de gas no corrosivos en el aire circundante no deben usarse en lugares inflamables y explosivos. (Los productos a prueba de explosiones se pueden encontrar en la muestra de productos a prueba de explosiones de mi empresa).
tensión y fuente de alimentación
220V--±10 por ciento 50Hz
Monofásico:220V--±10 por ciento 50Hz
380V--±10 por ciento 50Hz
Trifásico: 380V--±10 por ciento 50Hz
* Voltaje especial, la frecuencia debe personalizarse por adelantado.
Modelos opcionales
escribe | Fuerza de salida | Esfuerzo de torsión Nuevo Méjico | Completo Tiempo de viaje | Equipo de brida | Montaje de pie | motor | （tasa de carga 50 por ciento） | ||||
trabajar | máximo | vista exterior | Peso neto / kg | vista exterior | bisagra esférica
| tasa de trabajo kilovatios | velocidad de giro rpm | Corriente nominal | corriente de arranque | ||

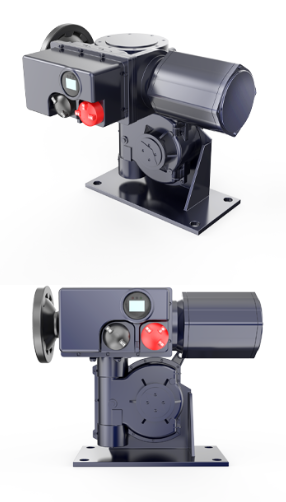

OA10K OA10F | 100 | 150 | 25 | imagen | 11 | imagen | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Un plus RS100K Un plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B más RS160K B más RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B más RS250K B más RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B más RS400K B más RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B más RS600K B más RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B más RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B más RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B más RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B más RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
Voltajes a 50 Hz y 60 Hz
100, 110, 115, 120, 200, 208, 220, 230, 240, 270, 380, 400, 415, 440, 460, 480, 500, 550, 575, 590, 600, 660 y 690. Tolerancia de voltaje de CA: más 10/-15 por ciento, frecuencia más /-5 {por ciento 2 de tolerancia de voltaje de CC: VDC
Para suministros de CA, la gama SD utiliza solo 2 fases (fase-neutro/fase-fase) que se transforman y rectifican internamente para alimentar el paquete de control y el motor de CC. Para lograr diversidad de carga de suministro en suministros de 3-fases, se deben conectar varios actuadores por igual en las tres fases. Se proporcionan tres terminales para la conexión del cable. Consulte el diagrama de cableado.
Criterio de diseño
Los motores diseñados para la operación de actuadores de válvulas requieren una consideración especial. Dado que el funcionamiento continuo no es un requisito con válvulas de servicio de aislamiento, avance lento o regulación, los motores solo necesitan tener una clasificación de tiempo de servicio breve.
La carga de la válvula puede variar drásticamente a lo largo de la carrera y de una carrera a otra a medida que varían las condiciones del proceso y de la válvula.
Estas condiciones pueden variar desde un funcionamiento liviano hasta un par nominal con la posibilidad de exceder el valor nominal cuando se quitan las válvulas "pegajosas", la carga real del motor no tiene constante.
Por lo tanto, la aplicación de la protección de motor tradicional a los motores de los actuadores es errónea, lo que lleva a disparos falsos o a ninguna protección.
FRY reconoce la naturaleza especial de los motores actuadores y, por lo tanto, ha diseñado el motor de la gama SD y su paquete de control con esta función única a la vanguardia.
Diseño de motores
Los SD incorporan motores CC de imanes permanentes de 24 V de baja inercia y están aislados de clase F.
Protección de control de motores
La protección principal del motor es la protección del interruptor de par. Al medir el par de salida del actuador y compararlo con la configuración del interruptor de par de apertura y cierre, se logra un motor eficaz y, lo que es más importante, la protección de la válvula.
Los termostatos que brindan protección contra sobretemperatura, si el ciclo de trabajo excede la clasificación del actuador, también protegen las unidades SD. La protección de control SD evitará que el motor se detenga en caso de que la válvula se atasque. Al utilizar el par como el medio principal de protección del motor, junto con la protección del control del termostato y SD, se elimina el requisito de los métodos de protección tradicionales y su debilidad inherente cuando se aplica a motores de carga variable de servicio de corta duración.
Dimensionamiento del cable de alimentación
Como requisito mínimo, los cables deben dimensionarse para garantizar que la caída de tensión no supere el 10 por ciento de la tensión de alimentación nominal al par nominal.
Selección de fusibles
Debido a la naturaleza única del servicio del motor y teniendo en cuenta la protección de control integral del SD, el dimensionamiento de los fusibles o dispositivos de disparo debe basarse en la protección del cable de alimentación conectado al actuador.
Convertidores de frecuencia y SAI
Cuando se requieran sistemas UPS, la fuente de alimentación debe tener una distorsión armónica insignificante. En términos generales, los actuadores están diseñados para funcionar con fuentes de alimentación que cumplan con los estándares de suministro de energía reconocidos, como EN 50160 - Características de voltaje de la electricidad suministrada por los sistemas de distribución pública.
Ventaja
FRY es una empresa especializada que ha estado produciendo actuadores eléctricos y productos relacionados que impulsan válvulas industriales desde 2014, FRY produce líneas de productos que se pueden aplicar en varios campos, que van desde el tratamiento de agua como el suministro de agua y aguas residuales hasta la generación de energía y los campos petroquímicos. y los vende a clientes de todo el mundo.
FRY tiene una filosofía 3Q para satisfacer las necesidades del cliente.
Entrega rápida
FRY respeta las fechas de entrega y propone el tiempo de entrega más rápido posible.
Servicio rapido
FRY opera organizaciones y sistemas de servicio para tomar medidas lo más rápido posible si ocurre un problema relacionado con nuestro producto.
Respuesta rápida
FRY trabaja para dar a nuestros clientes una sensación de confianza respondiendo a las solicitudes de los clientes tan pronto como se reciben.
Historia
2014 Nuestra empresa se registró en una casa de alquiler al mismo tiempo, se estableció el departamento de comercio exterior.
2015 La dirección de la oficina se cambió a: Edificio de ahorro de energía de la ciudad de Zhongbei este año, nuestra empresa ha obtenido la certificación 9000 CE y otras certificaciones de calificación, y los principales países de exportación son el sudeste asiático, Parkistán Vietnam, Singapur y Tailandia.
2016 El negocio de comercio exterior aumentó gradualmente la exportación a América del Sur Chile, Paraguay, Rusia y otros países al mismo tiempo sobre la base anterior.
2020 Nuestra empresa desarrolló de forma independiente la arena del actuador eléctrico solicitando patentes de modelos de utilidad y certificados de patentes de apariencia. El negocio de comercio nacional y exterior ha crecido rápidamente, y el departamento de comercio nacional ha sido preseleccionado como proveedor fijo para grandes empresas como Sinoma. Red Lion y Huaxin, etc. El departamento de comercio exterior ha sido preseleccionado como proveedor fijo para grandes empresas como como Sinoma. Red Lion y Huaxin, etc. El departamento de comercio exterior ha emprendido proyectos importantes como el tratamiento de aguas residuales a gran escala.
2021 El volumen de ventas anual de los actuadores eléctricos de nuestra empresa se ha acercado a 2,000unidades. Al mismo tiempo, se han manejado las siguientes calificaciones de exportación: ROHS SILATEX, etc., entre ellos, los productos a prueba de explosiones también han pasado la certificación de el Instituto Nacional de Pruebas de Explosión. Los principales productos también han pasado la calidad autorizada.
Estado de la adquisición de certificación importante
