Descripción

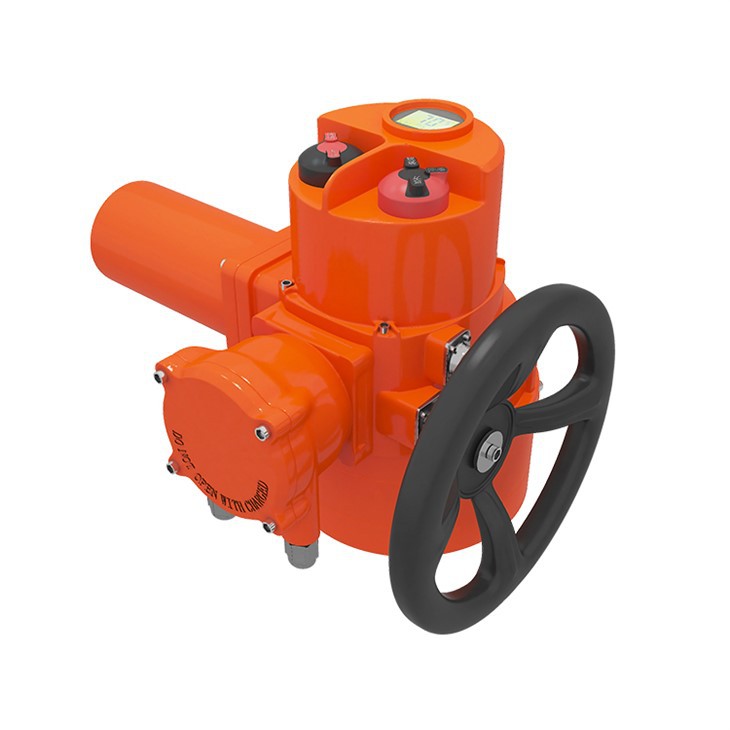

Los actuadores de válvulas eléctricas de la serie FRY-Q son adecuados para válvulas de mariposa de diámetro pequeño y mediano, válvulas de bola y otras válvulas con rotación de 90 grados y otros equipos similares. Como actuador de cuarto de vuelta estable y confiable, se puede adaptar a las necesidades de diferentes sistemas de control y diferentes entornos de trabajo. El diseño integrado del mecanismo de transmisión permite que el producto tenga un volumen más pequeño y una apariencia concisa. Diseño manual seguro y confiable, interruptor manual/eléctrico automático sin manija de conmutación. El buen nivel de protección puede satisfacer las necesidades de varios diseños: tipo a prueba de explosiones, tipo de encendido y apagado integrado, tipo de regulación integrado.
Parámetros técnicos
Fuente de alimentación
El motor es trifásico de CA 380 V, 50 Hz. El control es monofásico de CA 220 V, 50 Hz (ExdIIBT4)
Fuente de alimentación opcional
CA220-660V, 50,60 Hz (especifique al realizar el pedido)
Temperatura ambiente
-20 grado 一＋60 grados Temperatura opcional -40 grado 一＋ 70 grados
Humedad relativa
Not more than 95% (at 25℃>
Sistema de funcionamiento del motor
Tiempo de funcionamiento nominal 10 minutos. Aislamiento clase F.
Nivel de protección
IP65/67 (pedido especial IP68)
Recubrimiento anticorrosión
Pintura para hornear a alta temperatura
Entorno de trabajo
El tipo ordinario se utiliza en lugares donde no hay medios inflamables, explosivos y fuertemente corrosivos: el entorno de uso del tipo a prueba de llama es el grupo Tl-T4 de nivel IIA, IIB de mezclas de gases explosivos.
Tabla de parámetros
Tipo de control
La diferencia entre la válvula eléctrica de tipo encendido y apagado y la válvula eléctrica de tipo regulador es que la válvula eléctrica de tipo interruptor solo se utiliza para que el medio en la tubería haga el cambio de uso, generalmente está completamente abierta o completamente cerrada. La válvula eléctrica de regulación no solo se utiliza para conmutar sino también para regular la entrada y salida de señal (4-20 mA o 0-10 V).
Tipo de instalación
El color se puede personalizar.
Detalles del producto
1. Coloque el vástago de la válvula junto con las chavetas en el orificio del eje de salida del actuador eléctrico. A continuación, utilice pernos para fijar la brida del actuador eléctrico y la placa de brida de la válvula.
2. Retire la tapa de la caja y la caja de conexiones del actuador eléctrico.
3. Pase los cables de alimentación y de control por el orificio de entrada de la caja de conexiones hasta la caja de conexiones. Conecte los núcleos de los cables a los terminales correspondientes según el diagrama de control eléctrico y el número de terminal del cableado.
Preste mucha atención a los dos pasos siguientes:
4. Gire el volante. Abra la válvula hasta aproximadamente el 50 % de la posición de apertura.
5. Encender. Verificar que los botones de "encendido" y "apagado" y las luces indicadoras en la sala de control coincidan con la válvula. En caso contrario, se deben intercambiar las secuencias de fases de la fuente de alimentación para lograr la coherencia.
Precauciones
En entornos explosivos está prohibido realizar cualquier prueba o ajuste del funcionamiento eléctrico con la cubierta retirada de la caja eléctrica.
Mantenga la ventana del aparato de apertura alejada de objetos duros.
Está prohibido abrir las cubiertas eléctricas y las partes selladas en días lluviosos al aire libre.
Después del mantenimiento, la cubierta del compartimiento eléctrico, el motor y otras partes selladas deben asegurarse evitando la humedad y la lluvia.
Para la primera operación eléctrica después del montaje o reensamblaje, la válvula debe estar en posición media para verificar las direcciones de apertura y cierre.
El dispositivo utiliza motores de válvulas asíncronos trifásicos, el tiempo de trabajo continuo no debe ser superior a 10 minutos.
Asegúrese de que el motor no se sobrecaliente durante la instalación o el ajuste.
Una vez que el dispositivo de motor se combina con la válvula, funciona inmediatamente después de ajustar el límite de torque, el límite de recorrido y la indicación de posición.
Antes de ajustar, asegúrese de que esté suelto el potenciómetro de indicación de posición.
(Afloje el tornillo de fijación del engranaje del potenciómetro en caso de que esté dañado).
Por último, verifique el sentido de rotación del motor y las líneas de control para evitar pérdidas de control.
El ajuste del dispositivo eléctrico tipo Q El límite de torque, el límite de recorrido y la indicación de posición de los dispositivos eléctricos tipo Q funcionan de la misma manera, por lo que son iguales con los ajustes.
Aviso de pedido
Especifique el número de modelo, el torque (dirección de cierre/apertura) debe cumplir con los propios productos si no hay ningún requisito.
Debe describir claramente si el actuador funciona en un entorno explosivo y debe cumplir con los requisitos de la norma a prueba de explosiones de nuestra guía del usuario;
Si la dimensión de la conexión es diferente a la guía del usuario, comuníquese con nosotros para obtener soluciones;
Una rotación del volante en el sentido de las agujas del reloj significa cerrar la válvula.
Por favor, especifique si necesita que funcione al contrario.
Las especificaciones son elegidas por los clientes;
Si tiene alguna dificultad a la hora de elegir, por favor, pídanos ayuda.
