Clasificación y uso de productos SD.

El actuador eléctrico inteligente no intrusivo SD es la unidad de ejecución en el instrumento de automatización industrial, recibe del regulador, PLC, la señal de control DCS de la computadora, como la finalización del ajuste automático, es indispensable para el sistema de control automático para el equipo principal. Es ampliamente utilizado en centrales eléctricas, metalurgia, petróleo, minas químicas, industria ligera, farmacia, energía a gas, materiales de construcción, transporte y metro de la ciudad, suministro de agua, tratamiento de aguas residuales y otras industrias.

Actuador de giro lineal.

La salida se indica con N, y la salida es un desplazamiento lineal. Se utiliza principalmente para válvulas de control de asiento simple, doble, válvula de manguito, válvula de compuerta, etc.

a+z_02

Descripción del actuador

tipo	esfuerzo de torsión	Voltaje	velocidad	Método de instalación	Conteol método	Funcion especial	descripción del código de cada parte
OAZ	Producción esfuerzo de torsión						Empuje de salida de trabajo, representación digital, unidad: N
A+Z		K					Fase única. 220V.AC 50 HZ
B+Z		F					Tres fases. 380V.AC 50HZ
							Velocidad nominal, representación digital, unidad mm / 10s
		Tensión de alimentación					Recorrido nominal, representación digital, unidad mm
				Calificado viaje	G		Modulación proporcional de integración estándar, 4-20 mA
					Y		Entrada de encendido y apagado con control remoto
					N		Entrada inteligente de 4-20 mA
					C		Línea principal
					Conteol método	P	Con la máquina en funcionamiento
						Ex	A prueba de explosiones
						--T	Requisitos especiales: alta, baja temperatura, voltaje de trabajo, dimensión, recorrido, etc.

El actuador eléctrico de recorrido recto es el resultado de la combinación de la producción, el estudio y la investigación de nuestra empresa, adoptando tecnología nacional y nacional. Un + Z64 absorbe los 25 años de experiencia de Bernard Company en la producción de actuadores eléctricos. Un + Z64 es un actuador eléctrico inteligente de nueva generación basado en productos originales del actuador Bernard. Un + Z64 ha formado el

localizador inteligente mediante la adopción de la tecnología de microordenador de un solo chip internacional más avanzada. El localizador inteligente está compuesto por un módulo de control maestro (microprocesador central), un módulo de control de potencia y la unidad de visualización de diálogo hombre-máquina en vivo, unidad receptora de infrarrojos. El actuador

adopta un diseño de estructura no invasivo. Los diversos parámetros del actuador se pueden configurar y operar por control remoto por infrarrojos sin tocar ni abrir la cubierta.

Parámetros esenciales

tipo		Carga nominal N	Recorrido nominal mm	Velocidad nominal mm / s	Orificio de conexión de la varilla de la válvula F	Conexión de flance D1	Flance diámetro interior D2	Agujero de conexión D3	A	B	E	C	H
220V monofásico	380V trifásico
A+Z64/K0610	A+Z64/F0610	6400	10	0.6	M8*1.25	Φ80	Φ60D11	2 agujeros Φ11	489	445	20	292	81
A+Z64/K1210	A+Z64/F1210			1.2
A+Z64/K0616	A+Z64/F0616		16	0.6									75
A+Z64/K1216	A+Z64/F1216			1.2
A+Z64/K0625	A+Z64/F0625		25	0.6	M12*1.25	Φ105	Φ80D11	4 agujeros Φ11	544		25		121
A+Z64/K1225	A+Z64/F1225			1.2
A+Z64/K1240	A+Z64/F1240		40	1.2					560				106
A+Z64/K1840	A+Z64/F1840			1.8						456
A+Z64/K1260	A+Z64/F1260		60	1.2	M16*1.5	Φ118	Φ95D11		601	445	30		108
A+Z64/K1860	A+Z64/F1860			1.8						456
A+Z100/K216	A+Z100/F1216	10000	16	1.2					566	445	38		152
A+Z100/K0625	A+Z100/F0625		25	0.6									134
A+Z100/K1225	A+Z100/F1225			1.2						456
A+Z100/K1825	A+Z100/F1825			1.8						456/474
A+Z100/K1240	A+Z100/F1240		40	1.2					581	456			128
A+Z100/K1840	A+Z100/F1840			1.8						474
A+Z100/K1260	A+Z100/F1260		60	1.2					601	456			108
A+Z100/K1860	A+Z100/F1860			1.8						474
A+Z160/K1225	A+Z160/F1225	16000	25	1.2	M20*1.5	Φ135	Φ100D11	6 agujeros Φ18	642	456/474			209
A+Z160/K1240	A+Z160/F1240		40	1.2					657	456/474			194
A+Z160/K1840	A+Z160/F1840			1.8						474
A+Z160/K1260	A+Z160/F1260		60	1.2					677	456/474			174
A+Z160/K1860	A+Z160/F1860			1.8						474
A+Z160/K1200	A+Z160/F1200		100	1.2					717	474			134
A+Z160/K1880	A+Z160/F1880			1.8						474
B+Z250/K1240	B+Z250/F1240	25000	40	1.2	M27*2	Φ135	Φ100D11	6 agujeros Φ18	709	600	38	361	195.5
B+Z250/K840	B+Z250/F1840			1.8
B+Z250/K1260	B+Z250/F1260		60	1.2					729				175.5
B+Z250/K1860	B+Z250/F1860			1.8
B+Z250/K1200	B+Z250/F1200		100	1.2					769				135.5

Dibujo del actuador

El actuador eléctrico de la serie SD se utiliza en el diseño estructural de materiales compuestosestructuras, la generalización, estandarización, productos de seriación en partes enLa consideración es más considerada, hace que el producto sea por maquinaria, motor,circuito de control, combinado para formar una variedad de diferentes series y especificaciones,usuarios en el uso y mantenimiento de la reducción en gran medida el número de variedadesde repuestos necesarios.La base básica del reductor de producto adopta la aleación de aluminio de alta resistencia,el diseño de la estructura mecánica es conciso y compacto, la confiabilidad es alta,el volumen es pequeño, el peso es ligero; se pueden instalar múltiples conexiones en

cualquier posición y dirección

El dibujo se puede personalizar según la demanda.

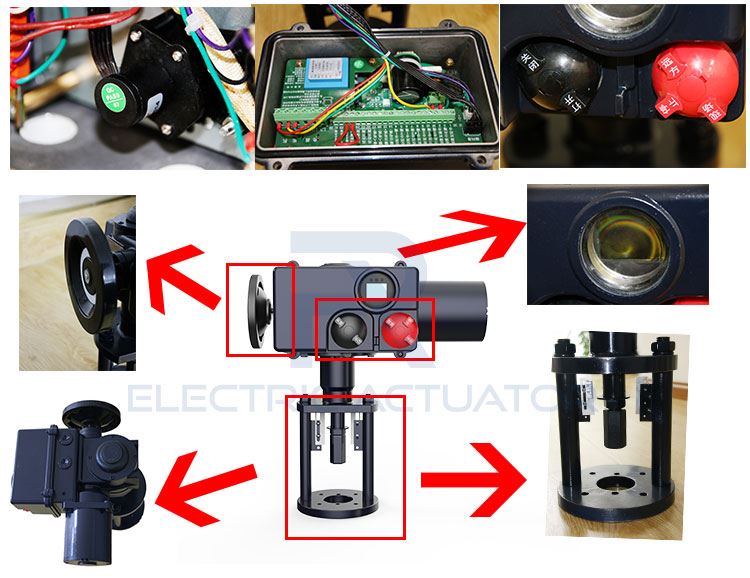

Detalles del actuador
