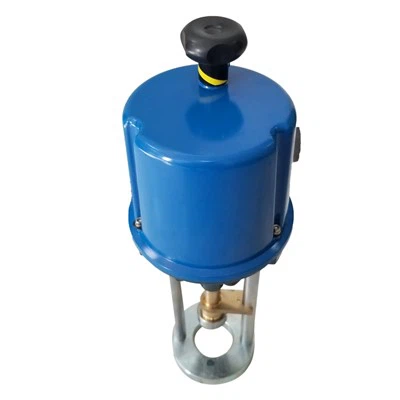

Actuador eléctrico regulador de presión de giro lineal ZB+Z1000K/F

Actuador eléctrico de giro lineal

El actuador de giro lineal genera fuerza de empuje y tracción y desplazamiento lineal. Se utiliza principalmente para válvulas reguladoras de asiento simple y doble, válvulas de manguito, válvulas de compuerta, etc.

Función de diversidad

1. Protección contra sobretorsión: el actuador tiene un mecanismo de medición de protección contra sobretorsión, que puede medir con precisión la fuerza de actuación de la válvula. Cuando la torsión de actuación excede el rango, el interruptor de sobretorsión actuará y el circuito de control detendrá el funcionamiento de la dirección y emitirá la señal. Cuando el motor se detenga, la válvula y el actuador estarán protegidos.

2. Protección contra sobrecalentamiento del motor: hay un relé térmico dentro del motor, y el motor cortará automáticamente el suministro de energía cuando se sobrecaliente anormalmente.

3. Protección eléctrica: Los canales de entrada y salida están todos aislados ópticamente.

4. Protección límite: La posición de la válvula es detectada por un potenciómetro de precisión y se instalan cuatro levas ajustables independientemente en el mecanismo para controlar las posiciones límite superior e inferior del actuador.

5. Protección de señal de apagado: el actuador de regulación tiene un circuito de detección de señal. Si se desconecta la entrada o la salida, el actuador puede mantener su estado original y funcionar a la posición de emergencia completamente cerrada o completamente abierta.

6. Protección contra cortes de energía: el actuador SE se bloquea automáticamente de forma mecánica y se detiene en su lugar en caso de un corte de energía.

7. Operación con volante: el volante de accionamiento proporciona una operación manual de emergencia en caso de falla de energía o falla del actuador.

8. Función de frenado eléctrico: El actuador modulador tiene la función de frenado eléctrico para evitar el impacto en la válvula cuando la inercia del motor es demasiado grande y mejorar la precisión del control.

9. Motor de baja inercia y alto par: se utilizan motores de inducción de jaula de ardilla totalmente cerrados, monofásicos o trifásicos, con alto par de arranque, baja inercia rotacional y pequeña corriente de arranque.

10. Indicador de posición: La posición indica que la corriente de salida es de 4~20 mA CC. Impedancia de salida menor o igual a 75 Ω, salida de corriente constante.

Rangos de aplicación

Actuador de cuarto de vuelta de par pequeño: QS, QA, QB
Par motor: 60 Nm ~ 800 Nm

Tasa de carga del motor 30%~50%

Nivel de protección P65

La brida de conexión cumple con la norma ISO y la base puede equiparse con una bisagra esférica.

Modo de control: tipo encendido-apagado (integral), modulación integral (inteligente)

Caja de cambios multivuelta +RR: ZB+RR, ZC+RR

Par motor: 2 KNm ~ 8 KNm

Velocidad de rotación: 4~36 r/min

La brida de conexión cumple con la norma ISO y la norma JB-2920

Alimentación: 220 V/380 V 50 Hz

Tasa de carga del motor 30%- 50%

Nivel de protección: IP65

Modo de control: tipo encendido-apagado (integral), modulación integral (inteligente)

Caja de cambios multivuelta +ZR: ZC+ZR,ZD+ZR
Par motor: 2 KNm ~ 6 KNm

Velocidad de rotación: 4~36 r/min

La brida de conexión cumple con la norma ISO y la norma JB-2920
Alimentación: 220 V/380 V 50 Hz

Tasa de carga del motor 30%--50%

Nivel de protección P65

Modo de control: tipo encendido-apagado (integral), modulación integral (inteligente)

Caja de cambios multivuelta SKD: ZB+RSD

Par motor: 1,2 KNm ~ 16 KNm
La brida de conexión cumple con la norma ISO y la norma JB-2920

Potencia: 220 V/380 V 50 Hz

Tasa de carga del motor 50%

Nivel de protección LP65

Modo de control: tipo encendido-apagado (integral), modulación integral (inteligente)

Unidad lineal multivuelta: ZS+Z, ZA+Z, ZB+Z

Empuje: 2,5 KNm ~ 400 KNm
Carrera 10~500 mm
La brida de conexión cumple con la norma LS05200
Alimentación 220/380 V 50 Hz
Tasa de carga del motor 50%

Nivel de protección LP65

Modo de control: modulación integral (inteligente)

Caja de cambios multivuelta +RS: ZA, ZB, ZC+RS

Par motor: 1 KNm ~ 60 KNm
Alimentación: 220/380 V 50 Hz

Tasa de carga del motor 30%~50%

Nivel de protección P65

La brida de conexión cumple con la norma LS05200

La base puede equiparse con una bisagra esférica.

Modo de control: tipo encendido-apagado (integral), modulación integral (inteligente)

Datos técnicos

Parámetros técnicos

Parámetros técnicos principales

1. Señal de salida: 4~20 mA Impedancia 250 Ω, señal de salida: 4~20 mA Impedancia menor o igual a 750 Ω

2. Área muerta (sensibilidad): 0.3~3% continuamente ajustable.

3. Error básico: -+1%:-+1.5%

4. Diferencia de retorno: menor o igual a -+1%

5. Características de amortiguación: sin oscilación (oscilación de ciclo cero)

6. Fuente de alimentación: monofásica; 220 V (230 V) ~ -+10% 50 Hz

trifásica 380 V (440 V) ~-+10% 50 Hz

7. Nivel de protección: IP67

8. Temperatura ambiente: -20 grado ~70 grados

9. Humedad ambiental: Menor o igual al 95%

10. Frecuencia de acción: 600 veces por hora, sistema de trabajo al 50 %
