Características de los actuadores eléctricos

Esta serie de actuador de válvula eléctrica tiene las siguientes características:

• Construcción compacta y robusta, liviana.

• amplio rango de variación de torque (múltiples turnos: 100-3500 nm).

• Carcasa de aluminio anodizado duro dentro y fuera con recubrimiento de pintura externa de alta temperatura para su uso contra un entorno industrial severo.

• El gabinete utiliza sellos radiales y juntas tóricas que brindan protección a IP67 impermeable y opcional LP68.

• Estándar LSO5211.

• Identifica y corrige automáticamente las fases. La protección de fallas de fase automática protege la seguridad del equipo.

• Sistema de detección de par mecánico confiable que proporciona una operación segura en condiciones de sobrecarga.

• La ventana e indicador de tamaño grande proporciona una mejor indicación de posición desde la distancia.

• Número de opciones de control de posición locales para proporcionar una fácil puesta en servicio y operación de campo.

product-1920-1080

Especificaciones estándar

Grado de protección	IP67 estándar
Fuente de alimentación	AC380V ---460} V 50/60Hz monofásico: AC110V-AC220V DC24V AC24V 50/60Hz
Ciclo de trabajo (encendido)	S 2-15 minutos
Ciclo de trabajo (modulación)	S4, 25%
Grado de aislamiento	F
Método de control	Control local/DCS/FCS (sistema de control de bus de campo)
Protección del motor	Sobrecalentamiento/sobrecarga y cortocircuito/protección instantánea de frenos inversa/electrónica
Protección de par	Protección de torque mecánico/torque electrónico
Protección de mermelada	Protección de sobrecalentamiento de incorporación
Error de repetibilidad	Menor o igual a ± 1%
Límite de error básico	Menor o igual al 1%
Configuración de la zona muerta	0. 1% -9. 9% ajustable
Revestimiento externo	Pintura a alta temperatura
Temperatura ambiente	Estándar: -20-+60 grado opcional: -40-+70 grado
Humedad ambiental	90%RH MAX (no condensación)
Grado a prueba de explosión	Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX)
Funciones	LCD China / Inglés Ventana de pantalla y función de operación local Identificación de secuencia de fase de autosuguración y protección de desconexión de fase Configuración y control infrarrojos Tecnología de autodiagnóstico de fallas Modbus RTU, Profidbus DP, Hart, FF, Devicene (opcional)
Señal	R: contacto seco pasivo remoto, pulso corto de señal (avance) B: Contacto seco pasivo remoto, Pulso largo de señal (Hold) C: señal DC24V activa D: señal AC220V activa E: señal Remote DC 4-20 MA
Señal de retroalimentación	A: Open, cierre, señales de parada B: señal de falla C: señal de posición de la válvula (DC 4-20 mA, DC 1-5 V, DC 0-10 v) D: señal de control remoto

product-1920-1080

Tipos de válvulas

Los actuadores eléctricos de múltiples vueltas son adecuados para válvulas como válvulas de compuerta, válvulas de globo, válvulas de diafragma, etc. que giran 360 grados.

Válvula de puerta eléctrica

product-1920-1080

Válvula eléctrica

product-1920-1080

Datos técnicos

Modelo	Esfuerzo de torsión	Giratorio velocidad (RPM)	Potencia del motor (KW)	Corriente nominal (a)	Relación manual	Tallo máximo diámetro (mm)	Peso (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

product-1920-1080

DIMENSIONES

FRYZ Multi-gurn actuador eléctrico

product-506-399

Modelo	L	L1	H	H1	d2	F1	F2	φD
Fryz 10-15	382	228	233	87	45	150	203	300
Fryz 20-30	435	278	248	90	39	157	210	350

Modelo	H	L	L1	L2	L3	L4	φD
Fryz 45-60	338	708	335	401	305	115	250
Fryz 90-120	347	795	390	423	312	135	250
Fryz 180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Dimensiones de conexión

FRYZ Multi-gurn actuador eléctrico

product-481-329

Tipo de par

Modelo	Código de brida	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz 5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz 5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz 20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz 20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz 45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz 90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz 90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz 180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz 350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tipo de empuje

Modelo	Código de brida	D	D1	D2	D1 Máx.	n-d	L	f
Fryz 5-15	F10	125	102	70	T28	4-M10	40	3
Fryz 20-30	F14	175	165	100	T40	4-M16	55	4
Fryz 45-60	F16	210	254	130	T48	4-M20	70	5
Fryz 90-120	F25	300	298	200	T60	8-M16	90	5
Fryz 180-250	F30	350	356	230	T70	8-M20	130	5
Fryz 350-500	F35	415	102	260	T80	8-M30	130	5

Etiqueta: DZW Actuador de válvulas eléctricas Russian Standard Brida, China, fabricantes, proveedores, fábrica, compra, precio, cotización

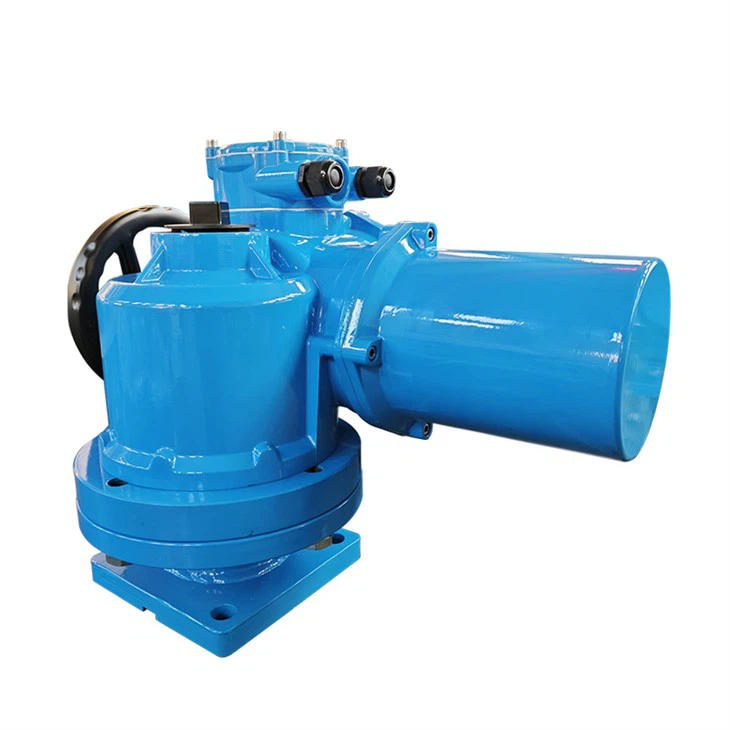

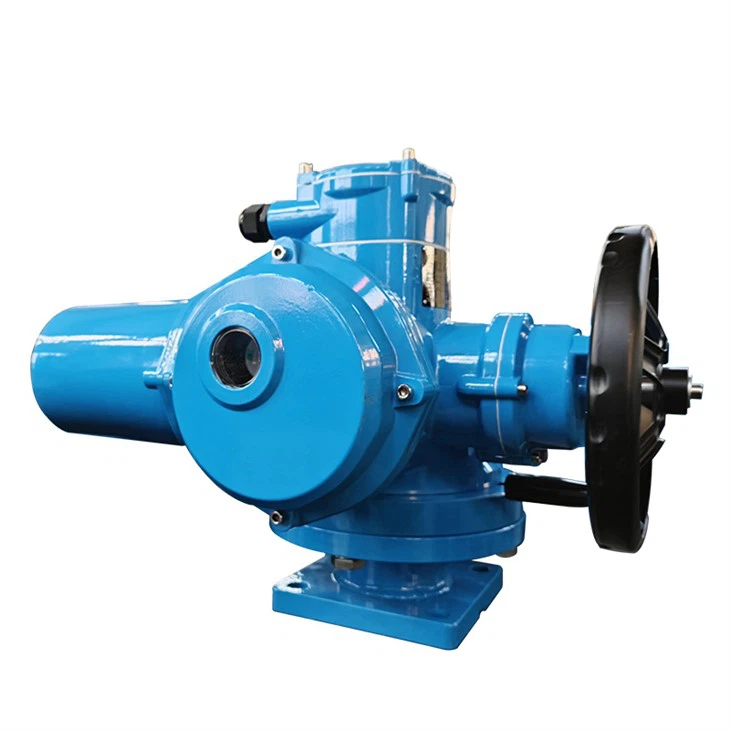

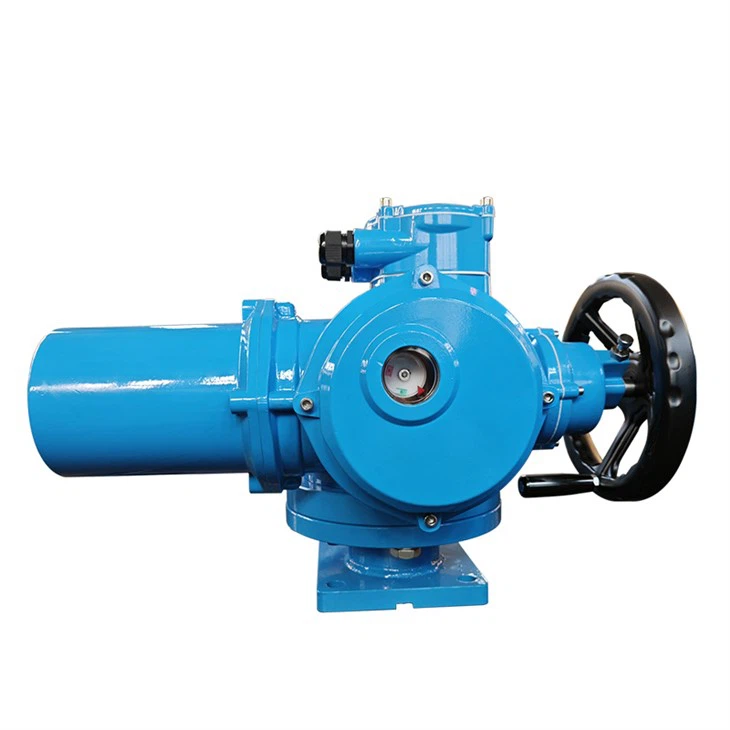

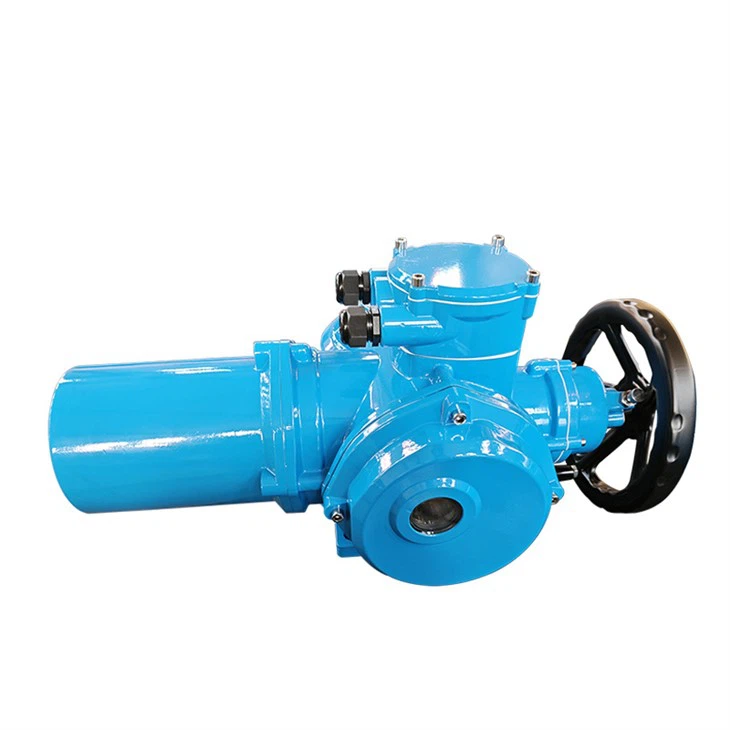

DZW Actuador de válvulas eléctricas Russian Standard Brida
