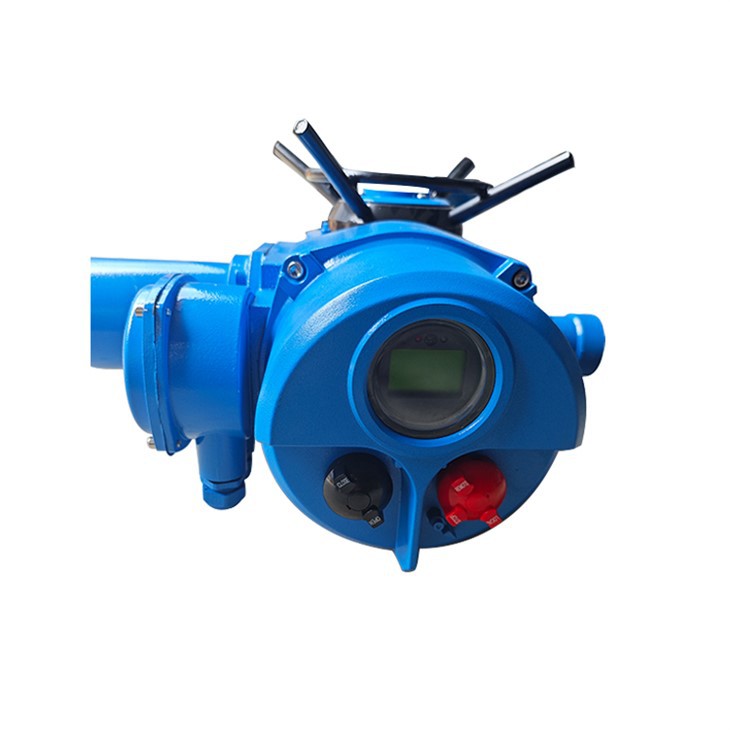

Actuador de válvula eléctrica DZW
Los actuadores de válvulas eléctricas multivueltas son adecuados para válvulas con movimiento lineal de discos de válvula, como válvulas de globo, válvulas de compuerta, válvulas de mariposa, válvulas de diafragma, etc. Después de combinarse con un dispositivo de reducción secundaria, también se pueden utilizar para válvulas con movimiento giratorio de discos de válvula, como válvulas de bola, válvulas de mariposa, etc. Los actuadores de válvulas eléctricas comunes tienen unidades de control básicas integradas, como carrera y par, y deben estar equipados con una caja de control para realizar la operación de control remoto y en el sitio de la válvula. Los indicadores de rendimiento cumplen con los requisitos de GB/T24923-2010 "Condiciones técnicas para actuadores de válvulas eléctricas comunes". Además de las unidades de control básicas integradas, como carrera y par, el actuador de válvula eléctrica integral también está equipado con componentes de control, como módulos de control y contactores de CA. Puede conectarse directamente a la fuente de alimentación para realizar la operación en el sitio de la válvula, y puede recibir directamente la salida de señal del interruptor por el sistema de control DCS para realizar la operación de control remoto de la válvula. Los indicadores de rendimiento cumplen con los requisitos de GB/T24923-2010 "Condiciones técnicas para actuadores de válvulas eléctricas comunes". El actuador de válvula eléctrica moduladora es adecuado para el sistema de control de circuito cerrado del proceso industrial y puede posicionar con precisión la válvula al recibir la señal de corriente de 4-40 mA enviada por el sistema de control. Los indicadores de rendimiento cumplen con los requisitos de JB/T8219-2016 "Actuadores eléctricos comunes e inteligentes para sistemas de control de procesos industriales".
Parámetros técnicos
· Alimentación: Tensión del motor: 380V, 50Hz (otras tensiones y frecuencias requieren pedidos especiales).
· Temperatura ambiente: -40 grado ~+55 grado.
· Humedad relativa: Menor o igual al 95%.
· Señal: Entrada: 4~20 mA CC; Salida: 4~20 mA CC
· Zona muerta: 1%~12,5% ajustable.
· Tiempo de prohibición de movimiento: 2S~25S ajustable.
· Modo de trabajo: sistema S5 (modo de trabajo intermitente, con freno eléctrico), ciclo de trabajo mínimo 25%, tiempos máximos de operación 1200 veces/hora.
· Nivel de protección: IP55
· No contiene medios corrosivos, inflamables y explosivos.
Recopilación de modelos
Mecanismo manual-eléctrico
El mecanismo de conmutación manual-eléctrico es una conmutación semiautomática, se debe tirar de la manija para cambiar cuando es manual, y se ejecutará automáticamente cuando el estado manual cambie a eléctrico. Consta de una manija, una pieza de conmutación, una varilla vertical, un embrague, un resorte de compresión, etc. Cuando se requiere la operación del volante, empuje la manija en la dirección manual y la pieza de conmutación elevará el embrague y comprimirá el resorte de compresión. Cuando se empuja la manija a una determinada posición, el embrague se desacoplará de la rueda helicoidal y se acoplará con la rueda manual. Al mismo tiempo, la varilla vertical se mantiene en posición vertical sobre la cara del extremo de la rueda helicoidal bajo la acción del resorte de torsión, lo que evita que el embrague se caiga. Una vez completado el cambio, se puede soltar la manija y se puede utilizar la rueda manual para la operación. . Cuando se requiere la operación eléctrica, el motor impulsará la rueda helicoidal para que gire y la varilla vertical apoyada en la cara del extremo de la rueda helicoidal caerá. Bajo la acción del resorte de presión, el embrague se moverá rápidamente en la dirección de la rueda helicoidal, se engranará con la rueda helicoidal y se desacoplará del volante al mismo tiempo, realizando automáticamente la operación manual. transición al estado eléctrico.
Aplicaciones
Los actuadores eléctricos multivueltas de la serie Z son adecuados para abrir y cerrar partes de las válvulas de movimiento lineal, como válvulas de compuerta, válvulas de globo, válvulas de diafragma, compuertas, válvulas de agua, etc. Para que la válvula se abra, cierre o regule. Se logra el control remoto de la válvula, el control de accionamiento esencial y el control automático. Tienen un rendimiento confiable y completo, sistemas de control avanzados, tamaño pequeño, peso ligero, fácil de usar y mantener. Ampliamente utilizado en energía eléctrica, metalurgia, petróleo, química, papel, desulfurización y eliminación de polvo, tratamiento de aguas residuales y otras industrias. Los actuadores eléctricos multivueltas son: tipo exterior, a prueba de explosiones, tipo modulador general, tipo explosión general, tipo modulador general explosión. Por tipo de conexión, también se divide en par y empuje.
