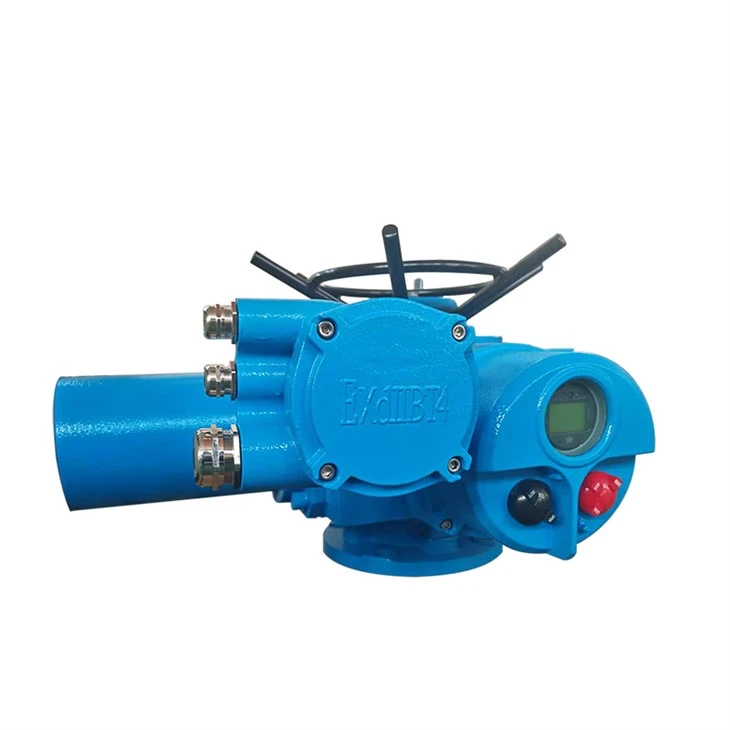

actuador eléctrico a prueba de explosión
El actuador eléctrico a prueba de explosión puede soportar la explosión interna de la mezcla inflamable que ha entrado en el interior de la carcasa sin daños, y no encenderá el gas formado por uno o más gases o vapores a través de cualquier superficie o orificio de la articulación en la carcasa. Cintos de equipos eléctricos para atmósferas explosivas externas.
estructura de productos
Transmisión de potencia
La transmisión de potencia del actuador adopta un mecanismo de reducción de precisión compuesto por una rueda de gusano de aleación de bronce y un gusano de acero de aleación. La rueda y el gusano del gusano funcionan por separado en grasa, lo que es adecuado para la diferencia de temperatura ambiente y también mejora la vida útil.
Motor
El motor adopta un motor de baja inercia, de alto torque, que puede alcanzar rápidamente el par máximo después de que el motor comienza, y casi no hay movimiento de exceso de límite cuando no está excitado; Hay un sensor de temperatura preciso en el motor, y el límite de sobre-temperatura se establece a través del sistema de control para evitar daños causados por el sobrecalentamiento del motor.
Caja terminal
La cavidad terminal sellada independiente puede garantizar la integridad del sellado de la parte eléctrica del actuador eléctrico durante el cableado en el sitio, mientras cumple con los requisitos a prueba de explosión del producto.
Anti-corrosión
La superficie externa del actuador está pintada con una pintura de metal de aleación de aluminio resistente y de adhesión, que tiene una fuerte resistencia a los rayos UV, resistencia a la corrosión y alta plenitud. Puede mejorar exhaustivamente la vida útil y las propiedades de autolimpieza del recubrimiento y es adecuado para varios entornos de producción duros.
Caza de focas
El actuador adopta una estructura de diseño de doble sello para garantizar que el actuador sea impermeable y a prueba de polvo; El nivel estándar de protección del producto es IP67.
eléctrico y control
Pantalla LCD de interfaz de máquina humana
La LCD utiliza una matriz de puntos gráficos y un código LCD de código de segmento con iluminación de fondo para mostrar torque, posición de válvula, configuración de límite y otros estados de trabajo y alarmas en chinos, números y gráficos, que se pueden observar claramente y establecerse incluso por la noche. Al mismo tiempo, está equipado con dos indicadores de posición de válvula LED rojo y verde, que tienen una fuerte penetración incluso en entornos duros, lo que permite a los usuarios ver el estado de trabajo del actuador de un vistazo.
Función de control de bus
El módulo de comunicación adopta una estructura independiente superpuesta en la placa base para satisfacer las necesidades de diferentes medios de comunicación y diferentes sistemas de protocolo de comunicación. Los protocolos de comunicación compatibles actualmente incluyen Modbusrtu, Profibus-DPV 0/DPV1, Hart, FF, Devicene (opcional)
Función de control remoto infrarrojo
El actuador utiliza tecnología de control remoto infrarrojo, que permite el diálogo de la máquina humana a través de una ventana de diálogo sellado sin abrir la portada del actuador. Incluso en situaciones peligrosas, el control remoto intrínsecamente seguro puede establecer de forma segura los parámetros del actuador.
Medición y protección
Medición y protección de torque precisa
Sistema de medición de torque diseñado profesionalmente para garantizar la protección contra la sobrecarga del actuador y monitorear los cambios de torque de la válvula en tiempo real:
(Estándar) Medición de torque mecánico: el mecanismo de activación de torque mecánico tradicional tiene las ventajas de ser maduro, estable y confiable. Lo hemos optimizado y actualizado en función del par original, haciendo que el dispositivo de torque sea más sensible y mejorando enormemente su vida útil.
(Opcional) Medición de torque electrónico: al detectar la corriente en tiempo real, el voltaje y el flujo magnético del motor, y cooperando con el microcomputador de chips para un cálculo integral, se obtiene un par preciso de salida para lograr una medición continua; Este sistema no necesita considerar el desgaste mecánico, lo que mejora la confiabilidad del sistema.
Medición y protección de la posición de la válvula precisa El actuador utiliza un codificador absoluto de {0}} bit para medir el viaje de la posición de la válvula, con un viaje de 4096 giros y una resolución de ángulo de un solo giro de 0.088 grados. El codificador está integrado con un motor magnético. En caso de pérdida de energía, no hay necesidad de preocuparse por la pérdida de la posición de la válvula cuando operan manualmente el actuador. La tecnología anti-jitter de límite avanzado se utiliza para garantizar datos de salida de alta velocidad, estables y confiables, mejorando efectivamente la estabilidad y la confiabilidad del sistema.
Medición y protección del motor
Sobrecalentamiento: cuando la temperatura del motor excede el valor de protección del sobrecalentamiento del conjunto, el motor tiene prohibido correr y se muestra la información de alarma de sobrecalentamiento del motor.
Circuito de sobrecarga y cortocircuito: el circuito diseñado con el chip de conversión de voltaje de precisión cumple con la medición de precisión de los cambios de corriente a gran escala: las características anti-retraso de la sobrecarga y la protección de cortocircuitos cumplen con los estándares relevantes.
Protección de inversión instantánea: utilizando la tecnología de control de retraso de inversión instantánea, cuando el actuador recibe una señal de operación inversa durante la operación, el sistema de control primero se apagará y luego realizará una acción inversa después de un retraso para evitar daños a los componentes de transmisión mecánica.
Freno electrónico: el actuador eléctrico regulador utiliza la configuración de la zona muerta y el freno electrónico para garantizar que la válvula se detenga en la posición de la válvula establecida.
Protección de seguridad de control inteligente
Protección de ESD: proporciona una función de protección de emergencia flexible, y el modo de control de acción de emergencia se establece mediante parámetros; El modo de acción durante la protección de emergencia se puede establecer por separado, como la posición completa de apertura, cierre completo o de retención.
Protección del estado de control: la operación, el estado local o de parada se puede bloquear mediante el bloqueo mecánico en la cubierta de la caja eléctrica para evitar la incompleta; Para cambiar la configuración de parámetros, debe ingresar la contraseña para ingresar la interfaz de configuración.
Función de monitoreo pasivo: puede mostrar con precisión la información de la posición de la válvula en el caso de la falla de energía y puede darse cuenta de la función de consultar los datos de ejecución del actuador sin la fuente de alimentación externa.
Protección de seguridad de red inteligente (opcional): admite la comunicación de bus de campo dual redundante. En el modo de comunicación redundante dual, cuando un canal falla, la comunicación cambiará automáticamente a otro canal para garantizar la comunicación y el funcionamiento normales del actuador.
¿Por qué hay una explosión?
La explosión es el cambio repentino de materia de un estado a otro estado a través de cambios físicos o químicos, y la liberación de una gran energía. La energía liberada a una velocidad rápida hará que los objetos circundantes sufran un impacto y daños violentos. Las tres condiciones deben cumplirse para una explosión: sustancia explosiva, oxígeno y fuente de encendido. Objetivamente, muchos sitios industriales cumplen con las condiciones de explosión. Cuando la concentración mixta de sustancias explosivas y oxígeno está dentro del rango de límite de explosión, si hay una fuente explosiva, se producirá una explosión.
La prevención de la generación de explosión debe considerarse de las tres condiciones necesarias anteriores, y limitar una de las condiciones necesarias limita la generación de explosión. El equipo eléctrico también es una fuente potencial de encendido. Cuando la máquina esté funcionando, hará que la temperatura de la superficie aumente, descarga electrostática o chispas eléctricas causadas por la corriente instantánea. Desde el punto de vista de diseño, los equipos eléctricos de flamecoof pueden sellar la mezcla explosiva encendida en una carcasa, que es particularmente fuerte, puede resistir la presión de explosión de la mezcla explosiva interna y evitar la explosión de la mezcla explosiva fuera de la carcasa. Por lo tanto, se puede evitar que el equipo eléctrico a prueba de explosión se convierta en una fuente potencial de encendido.
El actuador eléctrico a prueba de explosión producido por nuestra empresa está diseñado para evitar que las chispas o portadores de explosión se pongan en contacto con el exterior a través de la superficie a prueba de explosión de la carcasa. La brecha entre la superficie de unión a prueba de explosión (menor o igual a 0. 15 mm) y el ancho de la cara lo suficientemente grande (12.5 mm -25 mm) para garantizar esto. Además, las superficies juntas de cada componente, como el número de giros de rosca, precisión de rosca, punto cero, tornillo, entre la ventana del dedo y la carcasa, el espacio entre el motor y el puerto de salida, el componente y el componente, y el puerto de cable, etc., están de acuerdo con el diseño del intervalo de acuerdo con los requisitos de la explosión, para garantizar que la alta presión generada por la explosión interna no dañe el actuador.
Certificados
