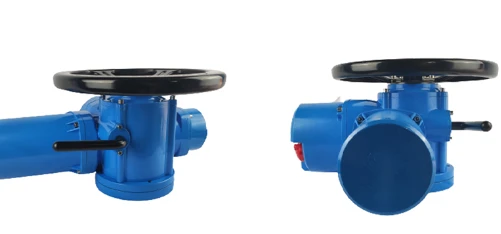

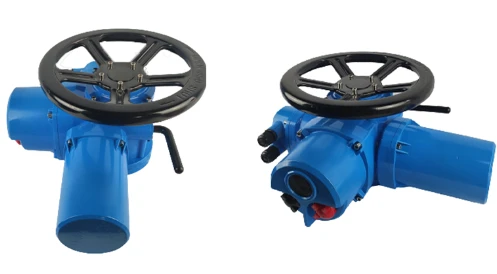

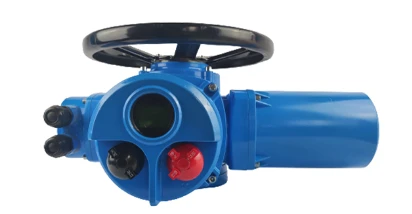

Actuador de válvula eléctrica DZW
El actuador de válvula eléctrica multivuelta es un dispositivo de accionamiento de válvulas para realizar control de apertura, cierre o modulación. Es adecuado para válvulas de compuerta, válvulas de globo, válvulas de diafragma, válvulas de émbolo, válvulas de mariposa, compuertas de agua, etc. Puede usarse para válvulas de vástago ascendente y válvulas de vástago oculto.
Esta serie de equipos eléctricos tiene las características de funciones completas, rendimiento confiable, tamaño pequeño, peso liviano y uso y mantenimiento convenientes. Se puede implementar control remoto, control centralizado y control automático en la válvula. Ampliamente utilizado en energía eléctrica, metalurgia, petróleo, industria química, fabricación de papel, tratamiento de aguas residuales y otras industrias.
El rendimiento de este producto se ajusta a las disposiciones de JB/T8528-1997 "Condiciones técnicas para actuadores de válvulas eléctricas ordinarias". El rendimiento del tipo a prueba de explosiones cumple con GB3836.1-2000 "Equipo eléctrico para atmósferas de gas explosivo, Parte 1: Requisitos generales", GB3836.2-2000 "Equipo eléctrico para atmósferas de gas explosivo, Parte 2: Tipo a prueba de llamas "d"" y las disposiciones de JB/T8529-1997 "Condiciones técnicas para el actuador de válvula eléctrica a prueba de explosiones "d".
Los actuadores eléctricos multivueltas se clasifican según los tipos de protección: tipo exterior y tipo antideflagrante;
Según el modo de control: existen tipos de encendido y apagado inteligentes y tipos de modulación inteligente;
Según el tipo de conexión: hay tipo de par, tipo de central eléctrica y tipo de empuje.
Parámetros técnicos
Alimentación: convencional, trifásica 380V (50Hz) especial,
trifásico 660V, 415V (50Hz, 60Hz)
Monofásico 220V, 110V (50Hz, 60Hz)
Ambiente de trabajo:
Temperatura ambiente: -20~+60 grados (pedido especial -40~+80 grados)
Humedad relativa:<95% (at 25C)
Tipo de protección, el tipo exterior se utiliza en lugares sin medios inflamables, explosivos y no corrosivos. Los productos a prueba de explosiones incluyen dI y dIBT4. dI es adecuado para frentes de trabajo que no son de excavación en minas de carbón, y dIBT4 se usa en fábricas y es adecuado para mezclas de gases explosivos cuyo entorno es del Grupo IIA y IIB T1 ~ T4. Nivel de protección: IP55 (pedido especial IP65, IP67)
Ciclo de trabajo: tiempo corto 10 minutos (pedido especial 30 minutos).
Compilación de modelos
Modelos
Mecanismo manual-eléctrico
El mecanismo de conmutación manual-eléctrico es un cambio semiautomático, es necesario tirar de la manija para cambiar cuando es manual y funcionará automáticamente cuando el estado manual cambie a eléctrico. Consiste en una manija, una pieza de conmutación, una varilla vertical, un embrague, un resorte de compresión, etc. Cuando se requiere la operación del volante, empuje la manija en la dirección manual y la pieza de conmutación elevará el embrague y comprimirá el resorte de compresión. . Cuando se empuja la manija a una posición determinada, el embrague se desconectará de la rueda helicoidal y se acoplará con la rueda manual. Al mismo tiempo, la varilla vertical se mantiene vertical en la cara extrema de la rueda helicoidal bajo la acción del resorte de torsión, evitando que el embrague caiga. Una vez completado el cambio, se puede soltar la manija y se puede usar el volante para operar. . Cuando se requiere operación eléctrica, el motor hará girar la rueda helicoidal y la varilla vertical apoyada en la cara final de la rueda helicoidal caerá. Bajo la acción del resorte de presión, el embrague se moverá rápidamente en la dirección de la rueda helicoidal, se engranará con la rueda helicoidal y se desconectará del volante al mismo tiempo, realizando automáticamente la operación manual. transición al estado eléctrico.
Aplicaciones
Los actuadores eléctricos multivueltas de la serie Z son adecuados para abrir y cerrar partes de válvulas de movimiento lineal, como válvulas de compuerta, válvulas de globo, válvulas de diafragma, compuertas, válvulas de agua, etc. Para que la válvula se abra, cierre o regule. Se logra la válvula de control remoto, el control de accionamiento esencial y el control automático. Tienen un rendimiento fiable y con todas las funciones, sistemas de control avanzados, tamaño pequeño, peso ligero y fácil de usar y mantener. Ampliamente utilizado en energía eléctrica, metalurgia, petróleo, productos químicos, papel, desulfuración y eliminación de polvo, tratamiento de aguas residuales y otras industrias. Los actuadores eléctricos de vueltas múltiples son: tipo exterior, a prueba de explosiones, tipo de modulación general, tipo de explosión general, tipo de modulación general de explosión. Por tipo de conexión también se divide enpar y empuje.
