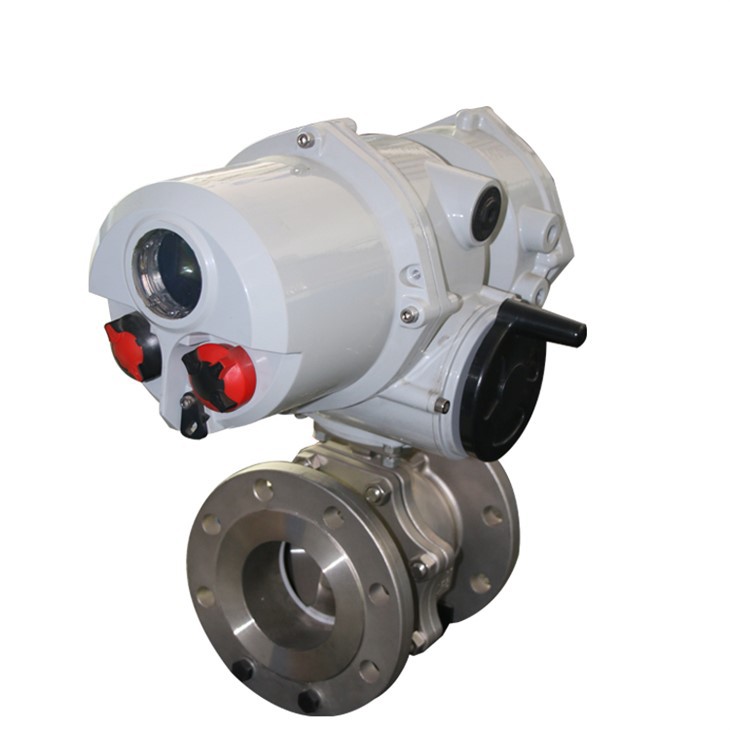

Válvula de bola eléctrica WCB
Ventajas
Resistente a la corrosión
Fabricado en acero inoxidable 304/316, combinado con elementos de níquel y cromo, resistente a la corrosión;
No es fácil de oxidar
Hecho de acero inoxidable 304/316, fuerte resistencia a la oxidación y no es fácil de oxidar.
Gran versatilidad
T tipo T/tipo L, las roscas son comunes con tuberías comunes, fáciles de reemplazar e instalar;
Buen rendimiento de sellado
El sello del asiento de válvula de PTFE PTFE tiene un buen rendimiento de sellado y resistencia a temperaturas de hasta 120 grados;
Aspecto exquisito
El color natural del acero inoxidable, estructura exquisita, apariencia exquisita y hermosa.
Descripción general
La válvula de bola evolucionó a partir de un grifo. Su parte de apertura y cierre es una esfera. La bola se utiliza para girar 90 grados alrededor del eje del vástago de la válvula para abrir y cerrar. Las válvulas de bola se utilizan principalmente en tuberías para cortar, distribuir y cambiar la dirección del flujo de medios. Las válvulas de bola diseñadas con aberturas en forma de V también tienen buenas funciones de regulación de flujo. La válvula de bola no solo tiene una estructura simple sino que también tiene un buen rendimiento de sellado. Además, dentro de un cierto rango de tamaño nominal, es pequeño, liviano, consume menos material, tiene un tamaño de instalación pequeño, tiene un par de accionamiento pequeño, es fácil de operar y puede abrirse y cerrarse rápidamente. Es uno de los tipos de válvulas que se ha desarrollado rápidamente en los últimos diez años. . Especialmente en países industrialmente desarrollados como Estados Unidos, Japón, Alemania, Francia, Italia, España y el Reino Unido, las válvulas de bola se utilizan ampliamente, y las variedades y cantidades utilizadas continúan expandiéndose y avanzan hacia altas temperaturas, altas temperaturas. presión, gran diámetro, alto sellado y uso a largo plazo. Con su larga vida útil, excelente rendimiento de regulación y multifunción en una sola válvula, su confiabilidad y otros indicadores de rendimiento han alcanzado un alto nivel y ha reemplazado parcialmente las válvulas de compuerta, las válvulas de globo y las válvulas de mariposa. Con el avance tecnológico de las válvulas de bola, su uso se ampliará en el corto plazo previsible, especialmente en oleoductos y gasoductos, unidades de craqueo de refinerías y la industria nuclear. Además, las válvulas de bola también se convertirán en uno de los tipos de válvulas líderes en campos de presión grande y mediana, media y baja en otras industrias. Las ventajas de las válvulas de bola son:
1) Tiene la menor resistencia al flujo (en realidad, sólo equivale a una sección de tubería circular del mismo tamaño nominal).
2) Debido a que no se atasca durante la operación (cuando no hay lubricante), puede usarse de manera confiable en medios corrosivos y líquidos de bajo punto de ebullición.
3) Se puede lograr un sellado completo dentro de un rango más amplio de presión y temperatura.
4) Se puede lograr una apertura y cierre rápidos. El tiempo de apertura y cierre de algunas estructuras es de solo 0.05-0.1s para garantizar que se pueda utilizar en el sistema de automatización del banco de pruebas. Cuando la válvula se abre y cierra rápidamente, la operación se realizará sin impacto.
5) La pieza de cierre esférica se puede colocar automáticamente en la posición límite.
Aplicaciones
Inspección de calidad del producto antes de salir de fábrica.
1. Inspeccionar los productos fabricados en la línea de producción de actuadores eléctricos todos los días, 100% de inspección. Primero, abra la cubierta del indicador y verifique si el cableado es correcto, si las levas de límite en las direcciones de apertura y cierre están completamente levantadas y si la posición del puntero coincide con la posición real del actuador. , si los tornillos internos están apretados, verifique si la cubierta posterior es correcta y verifique si hay pintura descascarada en la apariencia del actuador eléctrico. Están instalados la suciedad, la llave manual, el conector impermeable, el tapón antipolvo manual, la mirilla y el casquillo de la mirilla. Después de que todo esté correcto, utilice una máquina de marcado láser para marcar el número de producto en la parte posterior del actuador eléctrico. El número de producto debe incluir la fecha del día y, finalmente, guardar la espuma.
2. Inspección de juegos completos de válvulas: después de que el operador de la línea de producción de instalación de válvulas complete la depuración, llevará la orden de producción al inspector de calidad, y el inspector de calidad verificará la orden de producción y los productos uno por uno (elementos de inspección: válvula cantidad, diámetro, material, método de conexión, si la presión es consistente con el orden de producción, si el voltaje, el tipo de control, el método de conexión del actuador eléctrico, si es un producto a prueba de explosiones y si es consistente con la producción. orden, si los tornillos de la válvula y del actuador eléctrico están apretados, si falta alguno)
3. Inspección antes del embalaje: compruebe si la cantidad del producto, el modelo, el voltaje, el método de control y las piezas de repuesto son consistentes con el orden de producción.
4. Inspección de productos de inspección aleatoria en el centro de procesamiento: una vez por la mañana y por la tarde todos los días, lleve la lista de artículos de inspección al centro de procesamiento y seleccione aleatoriamente un producto procesado de cada máquina. Encuentre al operador del centro de procesamiento y pídale que mida uno por uno de acuerdo con la lista de artículos de inspección. y mantener registros.
Válvula de bola flotante
Características
◆ La conexión del actuador adopta el estándar internacional ISO5211.
◆ Diseño de estructura de paso total y dispositivo de bloqueo
◆ Gran capacidad de flujo, pequeña resistencia al flujo, sellado bidireccional
◆ Estructura anti-salida del vástago de la válvula, diseño ignífugo y antiestático.
Aplicación general
◆La bola de la válvula de bola flotante no tiene eje de soporte y se mantiene en estado "flotante" mediante el asiento de la válvula; Se utiliza ampliamente en petróleo, productos químicos, gas natural, energía eléctrica, metalurgia y otras industrias para cortar o realizar pequeños ajustes.
Parámetros técnicos
◆Diámetro nominal: DN15~DN200 (1/2"~8")
◆Nivel de presión: PN16-PN100 (clase 150~600)
◆Temperatura de funcionamiento: -40C~450 grados
◆Método de conexión: brida, rosca, soldadura
◆Forma de sellado: junta blanda, junta metálica
Material principal
◆Cuerpo de válvula: acero al carbono, acero inoxidable, acero aleado, acero dúplex, etc.
◆Núcleo de válvula: acero inoxidable, acero dúplex, etc.
◆asiento de válvula; sello blando; PTFE, R-PTFE, PPL, PEEK
◆ Pulverización de sellos metálicos: STL, WC, Ni60, Cr3C2, etc.
Válvula de bola de muñón
Características
Diseño ignífugo con dispositivo antiestático · Diseño de paso total, gran capacidad de flujo y pequeña resistencia al flujo · La cavidad de la válvula libera presión automáticamente y tiene un buen rendimiento de protección de seguridad. ·Una variedad de formas estructurales para elegir
Aplicación general
La válvula de bola fija adopta una estructura de bola fija y no se mueve después de ser presurizada: puede adaptarse a situaciones de alta presión y gran diámetro, y puede utilizar una estructura de paso total o de paso reducido según sea necesario. Ampliamente utilizado en petróleo, química, gas natural, energía eléctrica, metalurgia, alimentos y otras industrias.
Parámetros técnicos
Diámetro nominal: DN50~DN1200 (2"-48") Nivel de presión: PN16~PN420 (clase 150~2500) Temperatura de trabajo:-40 grados ~450 grados Método de conexión: brida, soldadura Forma de sellado: sello blando , sello metálico
Material principal
Cuerpo de válvula: acero al carbono, acero inoxidable, acero aleado, acero dúplex, etc. Núcleo de válvula: acero inoxidable, acero dúplex, etc. Asiento de válvula: Sello blando: PTFE, R-PTFE, PPL, PEEK Pulverización de sello metálico: STL, WC , Ni60, Cr3C2, etc.
