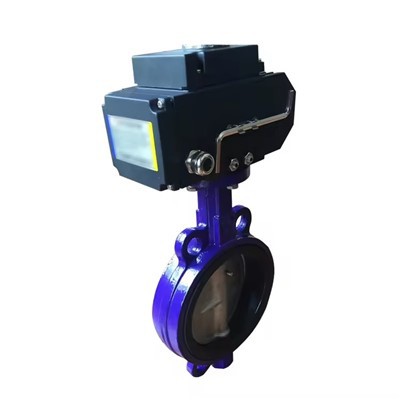

Actuador eléctrico inteligente fino
El actuador de válvula eléctrica inteligente y fino está equipado con una válvula de mariposa y su vida útil es superior al estándar de productos similares. Pequeño y liviano, fácil de desmontar y reparar y se puede instalar en cualquier lugar.
Características del producto
Carcasa: la carcasa está hecha de aleación de aluminio duro, anodizado y recubierto de polvo de poliéster, con una fuerte resistencia a la corrosión. El nivel de protección es IP67, NEMA4 y 6, y el tipo IP68 está disponible.
Motor: motor de jaula de ardilla completamente cerrado, tamaño pequeño, par grande, fuerza de inercia pequeña, grado de aislamiento F, interruptor de protección contra sobrecalentamiento incorporado para evitar daños por sobrecalentamiento al motor.
Estructura del mango: el diseño del mango garantiza seguridad, confiabilidad, ahorro de mano de obra y tamaño pequeño. Cuando esté apagado, tire de la manija para operación manual. Cuando no la utilice manualmente, coloque la llave en el clip de la llave para facilitar su uso.
Indicador--El indicador está montado en el eje central y permite observar la posición de la válvula. La lente adopta un diseño de espejo convexo, que no acumula agua y hace que la observación sea más cómoda.
Secador: se utiliza para controlar la temperatura, evitar la condensación de humedad dentro del actuador debido a cambios de temperatura y clima, y mantener secos los componentes eléctricos internos.
Sellado: buen sellado, el nivel de protección estándar del producto es IP67 y el nivel de protección IP68 es opcional.
Combina con la válvula de mariposa
El grosor de la válvula de mariposa eléctrica tipo wafer es más delgado que el de la válvula de mariposa de brida. No hay bridas en ambos extremos del cuerpo de la válvula, sólo unos pocos orificios para pernos guía. La válvula está conectada a la brida en el extremo de la tubería con un conjunto de pernos/tuercas, que generalmente es aplicable para lugares con espacios estrechos o tuberías restringidas. La ventaja es que es más fácil de desmontar, el coste de la válvula es menor y ocupa menos espacio. Sin embargo, la desventaja es que si hay un problema con una superficie de sellado, ¡se deben desmontar ambas superficies de sellado!
Hay bridas en ambos extremos del cuerpo de la válvula de mariposa con brida eléctrica, que están conectadas a la brida de la tubería. El rendimiento de sellado es más confiable que el de la válvula de mariposa tipo wafer. Generalmente se usa en lugares con mayores diámetros o presiones más altas, pero el costo es mayor que el de las válvulas de mariposa tipo wafer.
Pasos de instalación de la válvula de mariposa Wafer
La válvula de mariposa tipo wafer es uno de los tipos de válvulas más comunes en tuberías industriales. La propia válvula de mariposa tipo wafer tiene una estructura relativamente pequeña. Solo necesita colocar la válvula de mariposa entre las bridas en ambos extremos de la tubería y usar pernos prisioneros para pasar a través de la brida de la tubería y el extremo opuesto de la tubería. La válvula de mariposa de abrazadera está bloqueada para controlar el medio fluido en la tubería. La válvula de mariposa Wafer es particularmente adecuada para lugares con espacios estrechos o distancias cortas entre tuberías. Cuando la válvula de mariposa está en la posición completamente abierta, el espesor de la placa de mariposa es la única resistencia cuando el medio fluye a través del cuerpo de la válvula, por lo que la caída de presión generada por la válvula es muy pequeña. Pequeño, por lo que tiene mejores características de control de flujo.
1. Como se muestra, coloque la válvula entre las dos bridas preinstaladas, asegurándose de que los orificios de los pernos estén perfectamente alineados.
2. Inserte con cuidado los cuatro pares de pernos y tuercas en los orificios de la brida y apriete ligeramente las tuercas para corregir la planitud de la superficie de la brida.
3. Fijar la brida a la tubería mediante soldadura eléctrica.
4. Retire la válvula
5. Suelde completamente la brida a la tubería.
6. Espere a que se enfríe la junta soldada antes de instalar la válvula. Asegúrese de que la válvula tenga suficiente espacio de movimiento en la brida para evitar que se dañe.
7. Corrija la posición de la válvula y apriete los cuatro pares de pernos (tenga cuidado de no apretar demasiado)
8. Abra la válvula, asegúrese de que la placa de la válvula pueda abrirse y cerrarse libremente y luego abra ligeramente la placa de la válvula.
9. Apriete todas las tuercas de forma cruzada.
10. Confirme nuevamente que la válvula pueda abrirse y cerrarse libremente. Nota: Asegúrese de que la placa de la válvula no toque la tubería.
Antes de instalar la válvula de mariposa tipo wafer, primero debe colocarse plana. Recuerda no golpearlo a voluntad. Después de estirarlo hasta la longitud de instalación durante la instalación, no está permitido diseñar la tubería en el sitio sin un permiso especial. Desmonte la válvula de mariposa tipo wafer a voluntad, esto es lo que necesitamos saber antes de la instalación. Al mismo tiempo, todos deben saber que la válvula de mariposa tipo oblea se puede instalar en cualquier posición, pero después de instalar la válvula de mariposa tipo oblea, es necesario colocar la válvula de mariposa a lo largo de la línea y hacer un soporte para la mariposa tipo oblea. válvula. Una vez fabricado el bracket, se utiliza. Está estrictamente prohibido retirar el bracket durante este tiempo.
Aplicaciones de productos
