Válvula de mariposa de sellado duro de oblea eléctrica
Dimensiones del contorno de la válvula de mariposa de sellado duro de la oblea eléctrica
tamaño | pareo | ΦD1 | ΦD2 | H2 | H1 | L | N-Φ | ||||
mm | en | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||
DN40 | 13/4 " | Fry-110 | 110 | 150 | 323 | 90 | 108 | 4-18 | |||
DN50 | 2 " | 125 | 165 | 323 | 90 | 108 | 4-18 | ||||
DN65 | 21/2 " | 145 | 185 | 367 | 105 | 112 | 4-18 | ||||
DN80 | 3 " | Fry-120 | 160 | 200 | 413 | 120 | 114 | 4-18 | |||
DN100 | 4 " | 180 | 220 | 423 | 130 | 127 | 8-18 | ||||
DN125 | 5 " | 210 | 250 | 473 | 164 | 140 | 8-18 | ||||
DN150 | 6 " | Fry-160 | 240 | 285 | 511 | 175 | 140 | 8-22 | |||
DN200 | 8 " | 295 | 340 | 597 | 200 | 152 | 8-22 | 12-22 | |||
DN250 | 10 " | Fry-1100 | 350 | 355 | 395 | 405 | 627 | 243 | 165 | 12-22 | 12-26 |
DN300 | 12 " | Fry-1200 | 400 | 410 | 445 | 460 | 677 | 250 | 178 | 12-22 | 12-26 |
DN350 | 14 " | 460 | 470 | 505 | 520 | 742 | 280 | 190 | 16-22 | 16-26 | |
DN400 | dieciséis" | Fry-1400 | 515 | 525 | 565 | 580 | 819 | 305 | 216 | 16-26 | 16-30 |
DN450 | 18 " | 565 | 585 | 615 | 640 | 884 | 350 | 222 | 20-26 | 20-30 | |
DN500 | 20 " | Fry-1600 | 620 | 650 | 670 | 715 | 909 | 380 | 229 | 20-26 | 20-33 |
DN600 | 24 " | 725 | 770 | 780 | 840 | 924 | 445 | 267 | 20-30 | 20-36 | |
Etiqueta: válvulas motorizadas de alta temperatura, China, fabricantes, proveedores, fábrica, compra, precio, presupuesto
Los parámetros del actuador coincidentes son los siguientes

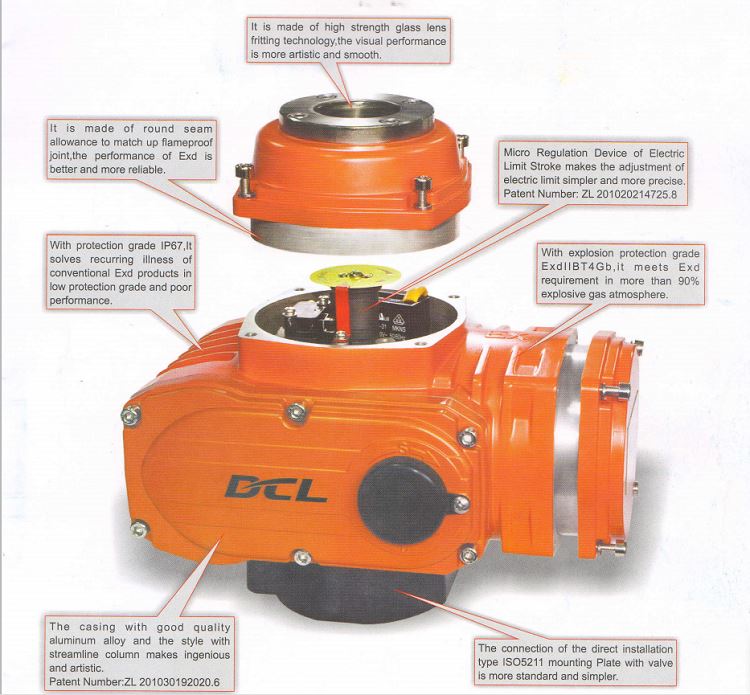

El actuador Exd permite una explosión interior, la unión ignífuga de la carcasa está diseñada para evitar el contacto de chispas internas o portador de explosivos con el exterior. resistir la alta presión causada por explosión interior sin ser dañado.
Los siguientes componentes del actuador serie DCL anti-explosion están diseñados y fabricados según el estándar de Exd.
Cavidad del motor eléctrico
Cavidad de componentes electrónicos
Cavidad de conexión
Tipo de actuador | Tiempo estándar / par | Tiempo opcional / Torque | Ángulo de Turing (rango máximo) | Peso total | Fuente de alimentación | Circuito de control seleccionado |
DCL-Ex05 | 20S / 50Nm | 4S / 20Nm | 0-360 ° | 3.0kg | DC24V | Tipos de A / B / C / D / E / F / G / H |
DCL-eX10 | 30S / 100Nm | 15S / 50Nm | 0-90 ° | 5.0kg | DC24V | Tipos de A / B / C / D / E / F / G / H |
DCL-Ex20 | 30S / 200Nm | 15S / 100Nm | 0-90 ° | 5,5 kg | DC24V / AC110V | |
DCL-Ex40 | 30S / 400Nm | 15S / 200Nm | 0-90 ° | 9.5kg | DC24V | Tipos de A / B / C / D / E / F / G / H |
DCL-Ex60 | 45S / 600Nm | 0-90 ° | 10kg |
El grado antiexplosión del actuador eléctrico serie DCL antiexplosión es: Exd II BT4Gb
Identificación ex-anti-explosión
Tipo anti-explosión significa tipo a prueba de explosiones
I Tipo de equipo representa el equipo eléctrico diseñado para otra atmósfera de gas explosivo, excepto para las minas de carbón.
Magnitud de explosión, determina el tamaño (ancho y separación) de cada junta ignífuga del actuador.
El grupo de temperatura T4 significa que la temperatura más alta en la superficie del actuador es de 135
Gb- Normas de grado de protección.
