actuador eléctrico de cuarto de vuelta
Información básica
La válvula de compuerta eléctrica está diseñada y fabricada principalmente con una nueva estructura de placa de mariposa central y soldadura de placa de acero estructural corta. Tiene estructura compacta, peso ligero, fácil instalación, pequeña resistencia al flujo, gran volumen de flujo, evita la influencia de la expansión a alta temperatura y es fácil de operar. No hay biela, perno, etc. en el cuerpo, funcionamiento confiable y larga vida útil. Puede instalarse en múltiples posiciones y no se ve afectado por la dirección del flujo del medio.
Nombre: Válvula de compuerta eléctrica
Modo de control: tipo encendido-apagado
Especificación: DN40-dn1200
Tensión de alimentación: 220v, 380v
Aplicaciones
Adecuado para tuberías con gran diferencia de presión.
Aire, vapor, agua.
El aire es el gas que rodea la tierra, compuesto principalmente de nitrógeno, oxígeno, gases raros, dióxido de carbono y otras sustancias (como vapor de agua, impurezas, etc.)
Gas, Petróleo y Petroquímica
El petróleo es una mezcla de hidrocarburos en estado gaseoso, líquido y sólido, que se encuentran en formas naturales.
Medios corrosivos
Los medios corrosivos se refieren a sustancias o medios con propiedades corrosivas que pueden causar cambios químicos o electroquímicos en los materiales, causando daños.
Características estructurales
1. Es conveniente y rápido de abrir y cerrar, ahorra mano de obra, tiene baja resistencia a los fluidos y puede operarse con frecuencia.
2. Tiene una estructura simple, dimensiones externas pequeñas, longitud estructural corta, volumen pequeño y peso liviano, y es adecuado para válvulas de gran diámetro.
3. Puede transportar lodo y el líquido se acumula mínimamente en la boca de la tubería.
4. Se puede lograr un buen sellado bajo baja presión.
5. Buen rendimiento de ajuste.
La válvula de mariposa tiene las características de estructura simple, tamaño pequeño, peso ligero, bajo consumo de material, tamaño de instalación pequeño, conmutación rápida, rotación alternativa de 90 grados y par de accionamiento pequeño. Se utiliza para cortar, conectar y ajustar el medio en la tubería y tiene buenas características de control de fluidos y rendimiento de cierre y sellado.
La válvula de mariposa puede transportar lodo y acumular la menor cantidad de líquido en la boca de la tubería. Puede lograr un buen sellado bajo baja presión. Tiene un buen rendimiento de ajuste. El diseño aerodinámico de la placa de mariposa reduce la pérdida de resistencia al fluido y puede considerarse como un producto que ahorra energía.
El vástago de la válvula es una estructura pasante que ha sido templada y tiene buenas propiedades mecánicas integrales, resistencia a la corrosión y resistencia a la abrasión. Cuando la válvula de mariposa se abre y se cierra, el vástago de la válvula solo gira pero no se mueve hacia arriba ni hacia abajo. El empaque del vástago de la válvula no se daña fácilmente y el sello es confiable. Se fija con el pasador cónico de la placa de mariposa y el extremo extendido está diseñado para evitar que el vástago de la válvula colapse cuando la conexión entre el vástago de la válvula y la placa de mariposa se rompe accidentalmente.
Funciones
El ángulo desde completamente abierta hasta completamente cerrada de una válvula de mariposa suele ser inferior a 90 grados. La válvula de mariposa y el vástago de mariposa no tienen capacidad de autobloqueo. Para colocar la placa de mariposa, se debe instalar una caja de engranajes helicoidales en el vástago de la válvula. El uso de una caja de engranajes helicoidales no solo puede hacer que la placa de mariposa se autobloquee y detenga la placa de mariposa en cualquier posición, sino que también puede mejorar el rendimiento operativo de la válvula. Características de las válvulas de mariposa industriales: resistencia a altas temperaturas, alto rango de presión aplicable, diámetro nominal de válvula grande, cuerpo de válvula hecho de acero al carbono y anillo de sellado de placa de válvula hecho de anillo de metal en lugar de anillo de goma. Las válvulas de mariposa grandes para alta temperatura están hechas de placas de acero soldadas y se utilizan principalmente en conductos de humo y aire y tuberías de gas para medios de alta temperatura.
Instrucciones para la válvula de compuerta
El diseño estructural de la válvula de mariposa de compuerta debe combinarse con las condiciones de trabajo de la válvula.
1. Bajo condiciones de fundición con alta temperatura y gran contenido de polvo, el diseño de la válvula de mariposa de compuerta puede adoptar una estructura de placa plana inclinada. Hay un espacio entre la placa de mariposa y el cuerpo de válvula de esta estructura. El valor de la separación depende del calibre y el proceso de la válvula. Las condiciones de uso están determinadas y generalmente controladas dentro del 0.5% de su área de canal, lo que puede cumplir con la instalación de válvulas de mariposa de compuerta, cambios de temperatura en las condiciones de trabajo y requisitos del proceso de fusión.
2. En condiciones de trabajo que producen ácido con alta temperatura y bajo contenido de polvo, la válvula de mariposa de compuerta puede diseñarse con una estructura de placa vertical. La superficie de sellado de esta estructura es fácil de procesar y el valor del espacio de la superficie de sellado se controla dentro del 0.2% del área del canal. La precisión dimensional del par de sellos del cuerpo de la válvula y la placa de mariposa puede cumplir con los requisitos de diseño mediante procesamiento mecánico.
3. Para condiciones de trabajo con alta temperatura, baja presión y estrictos requisitos de sellado, la válvula de mariposa de compuerta está diseñada para adoptar una estructura plana tipo palanca. La configuración del par de sellado y la trayectoria de funcionamiento de la placa de mariposa pueden cumplir con los requisitos de proceso de los equipos de redes de tuberías con un alto rendimiento de sellado.
El sello principal de la válvula de mariposa de compuerta adopta diferentes estructuras según las diferentes condiciones de trabajo, lo que es beneficioso para la producción y las condiciones de trabajo de la válvula. El diseño de la estructura del extremo del eje de la válvula de mariposa de compuerta adopta una estructura de soporte externa con excelentes efectos de aislamiento térmico y sellado, que puede realizar la función de sellar primero y luego soportar los dos extremos del eje de la válvula, lo que facilita el ajuste sin dañar el eje. terminar el atasco. Cuando el mecanismo de biela de conexión directa o de manivela está conectado al mecanismo de transmisión, la instalación de un manguito de aislamiento térmico puede distanciar efectivamente el impacto del ambiente de alta temperatura en el dispositivo de transmisión y garantizar el funcionamiento normal de la válvula. El cuerpo de la válvula y la placa de mariposa de la válvula de mariposa de ventilación de gran diámetro deben fundirse o soldarse de acuerdo con los requisitos de las condiciones de trabajo. Ambos deben estar equipados con nervaduras. Se deben seleccionar materiales y planes de proceso razonables para mejorar la rigidez del producto y evitar su deformación.
Precauciones para la válvula de compuerta
La posición de instalación de la válvula de mariposa de compuerta en la red de tuberías y el diseño de la red de tuberías también influyen en el uso de la válvula. Las tuberías con mucho humo y polvo están diseñadas con un embudo cerrado en el extremo de apertura de la válvula o en la esquina de conexión de la válvula. La eliminación regular del polvo puede evitar la acumulación excesiva de polvo, lo que favorece la rotación de la placa de mariposa. Se deben prestar atención a varias cuestiones al instalar válvulas de mariposa de compuerta
1. Cuando se utilizan juntas metálicas, se debe garantizar la carga para evitar que la influencia de la temperatura y el peso muerto o la tensión causada por la soldadura generen presión adicional a la válvula y deformen la brida de la válvula y la tubería.
2. Cuando la válvula se instala en una tubería larga, se debe instalar un marco de soporte.
3. Al instalar la válvula, se debe prestar atención a la dirección del flujo del medio, de modo que la dirección de apertura de la placa de mariposa sea consistente con la dirección del flujo del medio de la tubería, lo que favorece el efecto de autolimpieza del caudal medio. 4. Fortalecer la protección de la capa de aislamiento general de la red de tuberías para mantener la temperatura de la pared de la tubería por encima del punto de rocío, lo que puede reducir la acumulación de polvo adhesivo a baja temperatura. Si la temperatura de la pared de la tubería es mayor que el punto de rocío ácido de los gases de combustión, se puede evitar la condensación del vapor ácido en la pared de la tubería calentada y controlar la tasa de generación de trióxido de azufre, por lo que la válvula será más efectiva.
Las válvulas de mariposa amortiguadoras se pueden instalar en diferentes posiciones según el diseño de la tubería, como horizontal, vertical y en las esquinas. Generalmente, las válvulas de mariposa de compuerta instaladas en tuberías verticales tienen mejores resultados y es menos probable que acumule polvo, seguidas de las tuberías horizontales y las esquinas tienen el peor efecto. Es más probable que las esquinas a ambos lados de la entrada y salida de la válvula provoquen flujo sesgado y bloqueo de polvo, y el par de funcionamiento de la válvula aumentará.

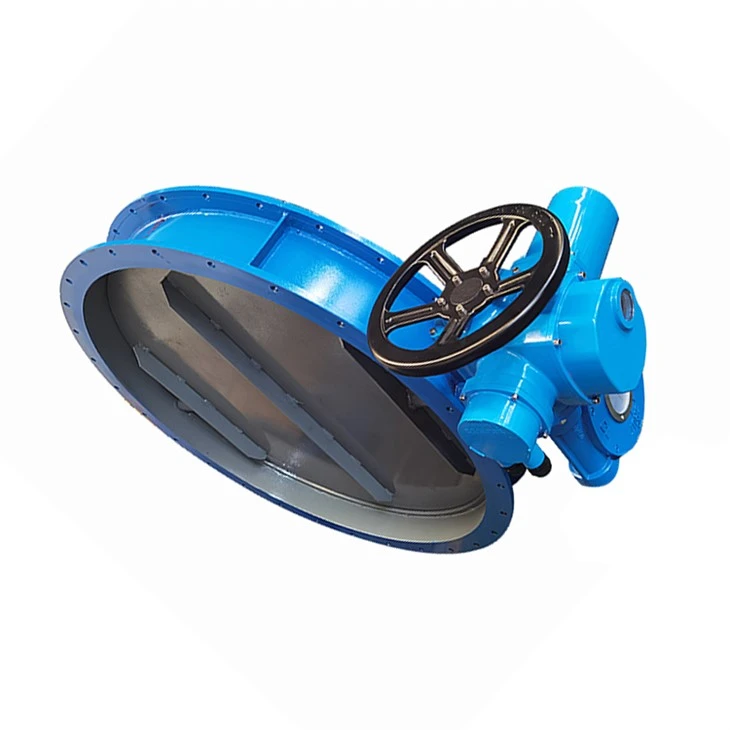

Exhibición del producto
