válvula de compuerta
Producir funciones
Las características principales son buena resistencia a la erosión, pequeño par de apertura y cierre, movimiento flexible, estructura corta y peso ligero. Es especialmente adecuado para cortar y ajustar tuberías con alta temperatura del sistema, gran contenido de polvo en el medio y operaciones frecuentes. Esta serie de válvulas de mariposa para polvo y gas tiene varios métodos de accionamiento y puede adaptarse a diferentes condiciones ambientales. Se utilizan ampliamente en gas, gases de combustión, tuberías de aire y sistemas de instalaciones de protección ambiental y eliminación de polvo en metalurgia, industria química, maquinaria, cemento, electricidad y otras industrias.
La válvula de mariposa de compuerta eléctrica está diseñada y fabricada principalmente con una nueva estructura de placa de disco central y soldadura de placa de acero estructural corta. Tiene estructura compacta, peso ligero, fácil instalación, pequeña resistencia al flujo, gran volumen de flujo, evita la influencia de la expansión a alta temperatura y es fácil de operar. No hay bielas, pernos, etc. en el cuerpo, operación confiable y larga vida útil. Puede instalarse en múltiples posiciones y no se ve afectado por la dirección del flujo del medio.
especificaciones de rendimiento
Precauciones para la instalación
La posición de instalación de la válvula de mariposa de ventilación en la red de tuberías y el diseño de la red de tuberías también influyen en el uso de la válvula. Las tuberías con mucho humo y polvo están diseñadas con un embudo cerrado en el extremo de apertura de la válvula o en la esquina de conexión de la válvula. La eliminación regular del polvo puede evitar la acumulación excesiva de polvo, lo que favorece la rotación de la placa de mariposa. Se deben prestar atención a varias cuestiones al instalar válvulas de mariposa de ventilación.
1. Cuando se utilizan juntas metálicas, la carga debe garantizarse de manera uniforme para evitar que la influencia de la temperatura y el peso muerto o la tensión generada por la soldadura aporten presión adicional a la válvula y deformen la brida de la válvula y la tubería.
2. Cuando la válvula se instala en una tubería larga, se debe instalar un marco de soporte.
3. Al instalar la válvula, se debe prestar atención a la dirección del flujo del medio, de modo que la dirección de apertura de la placa de mariposa sea consistente con la dirección del flujo del medio de la tubería, lo que favorece el efecto de autolimpieza del caudal medio.
4. Fortalecer la protección de la capa de aislamiento general de la red de tuberías para mantener la temperatura de la pared de la tubería por encima del punto de rocío, lo que puede reducir la acumulación de polvo adhesivo a baja temperatura. Si la temperatura de la pared de la tubería es mayor que el punto de rocío ácido de los gases de combustión, se puede evitar la condensación del vapor ácido en la pared de la tubería calentada y controlar la tasa de generación de trióxido de azufre, por lo que la válvula será más efectiva.
Las válvulas de mariposa de ventilación se pueden instalar en diferentes posiciones dependiendo del diseño de la tubería, como horizontalmente,
Principio de funcionamiento
Utiliza el mismo material que el cuerpo de la válvula para fabricar un anillo de sellado y adopta transmisión eléctrica o neumática. Su temperatura aplicable depende de la selección del material del cuerpo de la válvula y la presión nominal es menor o igual a 0.6MPa. Generalmente es adecuado para tuberías industriales, metalúrgicas, de protección ambiental y otras tuberías para ventilación y regulación del flujo medio.
Sus principales características son:
Hay algunas ventajas:
1. Diseño novedoso y razonable, estructura única, peso ligero, apertura y cierre rápidos.
2. Par de funcionamiento pequeño, fácil operación, que ahorra mano de obra y es diestro.
3. Adoptar materiales adecuados para afrontar temperaturas medias bajas, medias y altas y medios corrosivos.

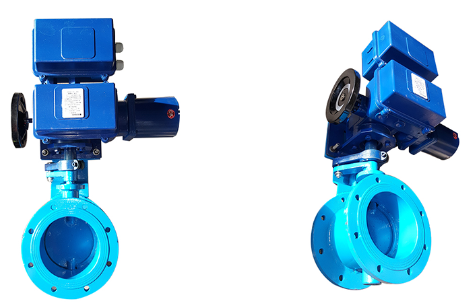

Pantalla del producto
