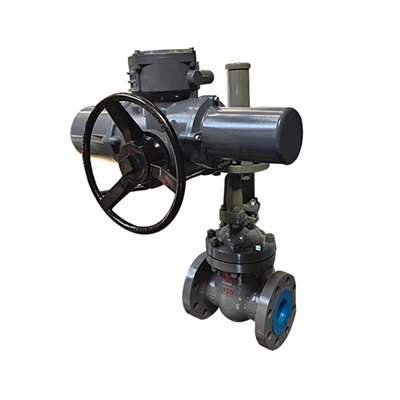

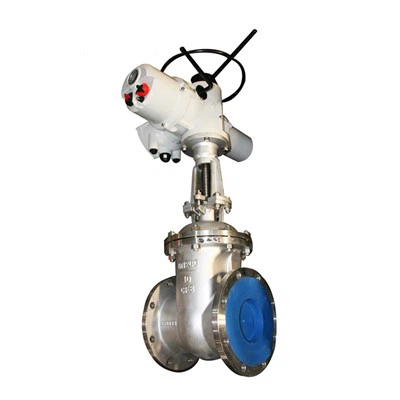

válvula de puerta eléctrica
Descripción general
Entre varios tipos de válvulas, las válvulas de compuerta son las más utilizadas. La válvula de puerta se refiere a una válvula cuyo miembro de cierre (placa de puerta) se mueve a lo largo de la dirección vertical del eje del canal. Se usa principalmente para cortar el medio en la tubería, es decir, se usa completamente abierto o completamente cerrado. En general, las válvulas de compuerta no se pueden usar para regular el flujo. Se puede aplicar a baja temperatura y baja presión, así como a alta temperatura y alta presión, y se puede usar para varios medios de acuerdo con diferentes materiales de la válvula. Sin embargo, las válvulas intermedias generalmente no se usan en tuberías que transportan medios como el lodo. La válvula de puerta tiene las siguientes ventajas:
① Pequeña resistencia de líquido.
② El par requerido para abrir y cerrar es pequeño.
③ Se puede usar en tuberías de red de anillo donde el medio fluye en ambas direcciones, lo que significa que la dirección de flujo del medio no está restringida. ④ Cuando está completamente abierto, la superficie de sellado está menos erosionada por el medio de trabajo que la válvula de parada.
⑤ La estructura corporal es relativamente simple y el proceso de fabricación es bueno.
⑥ La longitud de la estructura es relativamente corta. Debido a que las válvulas de puerta tienen muchas ventajas, se utilizan en una amplia gama de aplicaciones. En general, las válvulas de compuerta se usan como dispositivos para cortar el medio en tuberías con un diámetro mayor o igual a DN50. Incluso en algunas tuberías de diámetro pequeño (como DN15 ~ DN40), todavía se conservan algunas válvulas de puerta.
Las válvulas de puerta también tienen algunas deficiencias, principalmente:
① El tamaño general y la altura de apertura son grandes, y el espacio de instalación requerido también es grande.
② Durante el proceso de apertura y cierre, existe una fricción relativa entre las superficies de sellado, lo que resulta en un mayor desgaste e incluso rasguños a altas temperaturas.
③ En general, las válvulas de compuerta tienen dos pares de sellado, lo que agrega algunas dificultades para procesar, moler y mantenimiento.
④ El tiempo de apertura y cierre es largo. Las válvulas de puerta tienen varios tipos estructurales. La principal diferencia es el tipo estructural de elementos de sellado utilizados. De acuerdo con la estructura del elemento de sellado, las válvulas de compuerta a menudo se dividen en varios tipos diferentes, y las formas más comunes son válvulas de puerta paralela y válvulas de compuerta de cuña; Según la estructura del vástago de la válvula, también se puede dividir en válvula de puerta de elevación (tallo creciente) y vástago giratorio (vástago no ascendente).
Composición de productos
Durante mucho tiempo, las válvulas de puerta generales utilizadas en el mercado comúnmente se filtran y son propensas a oxidarse. Nuestra empresa presenta tecnología extranjera para producir válvulas de compuerta de sellado suave. Supera las deficiencias de las válvulas de puerta ordinarias, como el mal sellado, la fatiga elástica y la fácil oxidación. La válvula de puerta de sello suave es un producto de reemplazo de la válvula de puerta tradicional. Utiliza la placa de puerta elástica para compensar una ligera deformación para lograr un buen efecto de sellado. La válvula tiene ventajas significativas, como conmutación de luz, sellado confiable, buena memoria elástica y larga vida útil. Se puede usar ampliamente, se usa como un dispositivo de vertido regulador e interceptando en tuberías fluidas, como agua del grifo, aguas residuales, construcción, alimentos, electricidad, medicina, metalurgia, textiles y sistemas de energía.
Válvula de compuerta de sello de asiento resistente para bloquear
Válvula especial de puerta de sello de asiento resistente para protección contra incendios
Válvula de puerta de sello de la barra telescópica del asiento resistente
Forma de conector
Formularios de extremo de conexión: brida de cara elevada, brida plana completa, brida de conexión de anillo, conexión de extremo de soldadura a tope, conexión roscada, conexión de soldadura de enchufe y conexión combinada, etc., y también se puede personalizar de acuerdo con los requisitos del cliente. Los extremos de soldadura se fabrican de acuerdo con ASME B16.25 y requieren que el usuario proporcione el grosor de la pared de la tubería.
Tipo de junta de brida media para el capó de válvula atornillada
Tipo de puerta
Capó de válvula de auto-sellado
Estructura de embalaje estándar
La válvula está diseñada, fabricada y probada para lograr una baja fuga de 50ppmVoc como estándar. Este artículo se aplica a todas las válvulas de acero fundido y de acero forjado, a excepción de los requisitos especiales del usuario. Al aumentar la tolerancia del diámetro del vástago de la válvula y controlar estrictamente la rectitud del vástago de la válvula y la suavidad de la superficie de embalaje, aseguramos una fuga a largo plazo del vástago de la válvula.
Estructura de embalaje de carga dinámica
Forma de embalaje del vástago de válvula con compresión de resorte de mariposa. Esta forma se usa principalmente en lugares donde la válvula a menudo requiere cambiar o bajo cambios de temperatura y presión para reducir los ajustes frecuentes a la glándula de empaque para compensar el consumo de empaquetado. Glándula de embalaje de carga dinámica El diseño proporciona una compresión continua del embalaje para garantizar un buen rendimiento de sellado en entornos operativos a largo plazo y cambiantes. Se pueden proporcionar diferentes tipos de relleno y materiales de acuerdo con los requisitos del cliente.
Anillo espaciador
La combinación de embalaje en la parte superior e inferior del anillo espaciador puede comprimir efectivamente el embalaje. Cuando el líquido/gas no puede filtrarse, esta estructura se usa para inyectar grasa para lubricar el empaque o recuperar fugas en el área del vástago de la válvula.
Foca de agua
El embalaje está diseñado como una estructura sellada por agua, y el agua con una presión de 0. 6-1. 6 MPa se introduce en la interfaz. La fricción es pequeña y el sellado es bueno. Puede aislar el sistema de la atmósfera y garantizar una buena opresión del aire.
