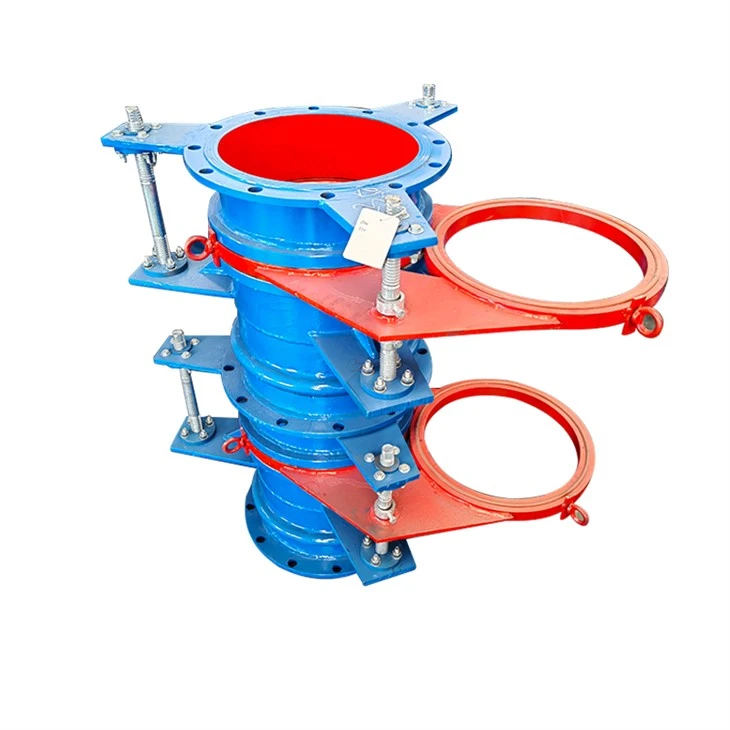

Válvula de placa ciega manual
Características estructurales
Esta serie de válvulas ciegas de sector, también conocidas como válvulas de gafas, válvulas de aleta y válvulas de sector, son equipos que cortan de manera confiable los medios gaseosos según lo exige GB6222-86 "Regulaciones de seguridad de gas industrial". Se utiliza en sistemas de gasoductos medianos en empresas industriales y mineras, administración municipal, protección ambiental y otras industrias. Es especialmente adecuado para el corte absoluto de gases nocivos, tóxicos e inflamables. También es adecuado para placas ciegas en terminales de tuberías para acortar el tiempo de mantenimiento o facilitar la conexión de nuevas. Sistema de tuberías. En comparación con otros equipos de válvulas que realizan corte absoluto en tuberías, esta serie de válvulas de placa ciega en forma de sector tiene las características de estructura novedosa, peso ligero, tamaño pequeño, fácil operación, acción rápida y rendimiento de corte de gas absolutamente confiable.
especificaciones de rendimiento
Instalación
Cuando se abre la válvula ciega del sector, los cuerpos de válvula izquierdo y derecho deben tener un desplazamiento axial de 16-20 mm. Por lo tanto, la tubería también debe tener una deformación o desplazamiento elástico que cumpla con el desplazamiento anterior durante el proceso de apertura y cierre de la válvula. Se recomienda instalarlo de la siguiente forma. No existen regulaciones sobre la posición de instalación de la válvula de placa ciega en forma de sector cuando puede garantizar que ninguna fuerza externa de la tubería actúe sobre la válvula.
Método de operación
Utilice una llave para girar los tres tornillos de conexión en sentido antihorario para separar y equilibrar el cuerpo de la válvula y la placa de la válvula. Después de confirmar el espacio apropiado (aproximadamente 16 mm), gire la placa de la válvula a la posición de trabajo. Gire el tornillo de conexión en dirección inversa para que la placa de la válvula y el cuerpo de la válvula estén en estrecho contacto para lograr un sellado absoluto.
precauciones
1. El anillo de sellado de goma no debe adherirse al cuerpo de la válvula ni causar una fricción fuerte para evitar daños al anillo de sellado de goma y daños al rendimiento de trabajo de la válvula.
2. Cuando se aflojan los cuerpos de las válvulas izquierda y derecha, el medio se desbordará. Para garantizar la seguridad, cierre la válvula de mariposa de gas frente a la válvula ciega antes de operar. Al mismo tiempo, tome ventilación y otras medidas de seguridad.
3. Al abrir los cuerpos de válvula izquierdo y derecho de las válvulas ciegas de sector manuales F43X y F43AX, tenga en cuenta que la placa de la válvula caerá automáticamente. Para evitar peligros, se prohíbe que las personas se paren frente a la placa de la válvula durante el funcionamiento.
Válvula de placa ciega de sector manual
La válvula de placa ciega manual en forma de abanico F43X consta de un cuerpo de válvula izquierdo, un cuerpo de válvula derecho, un cuerpo de válvula central y tres tornillos de conexión. Use una llave para girar el tornillo de conexión para completar las acciones de sujeción y aflojamiento de los cuerpos de válvula izquierdo y derecho, y use el cambio de posición de la placa ciega y la placa de orificio pasante en la placa de la válvula para lograr el propósito de abrir y cerrar. Tiene las características de estructura simple, peso ligero, rendimiento confiable y operación conveniente. Esta válvula es una serie de estructura corta, con anillos de sellado de goma instalados en los cuerpos de válvula izquierdo y derecho respectivamente.
Tabla de dimensiones de conexión principal (valores de referencia)
Válvula de placa ciega de sector manual
La válvula de placa ciega de sector manual F43AX se compone de un cuerpo de válvula izquierdo, un cuerpo de válvula derecho, un cuerpo de válvula y un eje de conexión (tres). Utilice una llave para girar el tornillo del eje de conexión para accionar los cuerpos de válvula izquierdo y derecho para completar las acciones de sujeción y aflojamiento, y utilice el cambio de posición de la placa de orificio ciego y la placa de orificio pasante en la placa de válvula para lograr el propósito de apertura. y cerrando. Esta válvula es una serie de estructura corta y el anillo de sellado de goma está instalado en la placa de la válvula y el anillo de sellado se puede reemplazar fácilmente.
Tabla de dimensiones de conexión principal (valores de referencia)
Válvula de placa ciega de sector manual
Esta válvula es una válvula de placa ciega de sector manual de tipo DN300~800, que es una serie de estructura larga. Esta válvula está equipada con un dispositivo telescópico en el cuerpo derecho de la válvula y generalmente se usa en tuberías largas. El retractor de esta válvula puede compensar el desplazamiento axial del cuerpo de la válvula cuando la válvula se abre y se cierra, y reduce el par de apertura y cierre de la válvula (tenga en cuenta que no se puede utilizar como compensador de la tubería). Esta válvula es una válvula de placa ciega de sector manual de tipo DN900~1400 con una estructura larga. serie. Esta válvula está equipada con un dispositivo telescópico para uso en tuberías largas (nota: no se puede utilizar como compensador de tuberías). De acuerdo con las características de las válvulas de gran diámetro, el cuerpo de la válvula está diseñado en una estructura triangular, lo que mejora la rigidez general de la válvula.
Tabla de dimensiones de conexión principal (valores de referencia)
