Válvula de mariposa revestida de flúor
En la actualidad, las válvulas de mariposa revestidas de flúor y las válvulas de mariposa revestidas de caucho, como componentes utilizados para realizar el control de flujo y apertura de sistemas de tuberías, se han utilizado ampliamente en muchos campos como el petróleo, la industria química, la metalurgia, la energía hidroeléctrica, etc. En la tecnología conocida de válvulas de mariposa, la forma de sellado adopta principalmente una estructura de sellado y los materiales de sellado son caucho, politetrafluoroetileno, etc. Debido a las limitaciones de las características estructurales, no es adecuado para industrias como resistencia a altas temperaturas y resistencia a altas presiones. , resistencia a la corrosión y resistencia al desgaste. Una válvula de mariposa relativamente avanzada existente es una válvula de mariposa de sello duro de metal de triple excéntrica. El cuerpo de la válvula y el asiento de la válvula son componentes de una sola pieza, y la capa de la superficie de sellado del asiento de la válvula está soldada con materiales de aleación resistentes a la temperatura y a la corrosión. En la placa de la válvula se fijan anillos de sellado apilados blandos de varias capas. En comparación con las válvulas de mariposa tradicionales, este tipo de válvula de mariposa tiene resistencia a altas temperaturas, es fácil de operar y no tiene fricción al abrir y cerrar. Al cerrar, el par del mecanismo de transmisión aumenta para compensar el sello, lo que mejora el rendimiento de la válvula de mariposa. Excelente rendimiento de sellado y vida útil prolongada. Este tipo de válvula generalmente debe instalarse horizontalmente en la tubería.
Clasificaciones
1. Clasificación según forma estructural
(1) Válvula de mariposa con sello central
(2) Válvula de carbón sellada excéntrica única
(3)Válvula de mariposa con sello doble excéntrico
(4) Válvula de sello triple excéntrica
2. Clasificación según el material de la superficie de sellado.
(1) Válvula de mariposa de sello blando.
1) El par de sellado está compuesto de material blando no metálico a material blando no metálico.
2) El par de sellado se compone de materiales duros metálicos y materiales blandos no metálicos.
(2) Válvula de mariposa de sello duro de metal. El par de sellado está compuesto de material duro metálico a material duro metálico.
3. Las válvulas de mariposa revestidas de flúor se clasifican según la forma de sellado.
(1) Válvula de mariposa de sellado forzado
1) Válvula de mariposa de sellado elástico. La presión específica de sellado se genera mediante el plato de la válvula que aprieta el asiento de la válvula cuando la válvula está cerrada y la elasticidad del asiento de la válvula o del plato de la válvula.
2) Válvula mariposa de sellado de par adicional. La presión específica de sellado se genera mediante el par aplicado al eje de la válvula.
(2) Válvula de mariposa sellada a presión. La presión específica de sellado se genera mediante la carga de elementos de sellado elásticos en el asiento de la válvula o en el plato de la válvula.
(3) Válvula de mariposa de sellado automático. La presión específica de sellado se genera automáticamente por la presión media.
4. Las válvulas de mariposa revestidas de flúor se clasifican según la presión de trabajo.
(1) Válvula de mariposa de vacío. Válvula de mariposa cuya presión de trabajo es inferior a la presión atmosférica estándar del reactor.
(2) Válvula de mariposa de baja presión. Válvula de mariposa con presión nominal PN<1.6MPa.
(3) Válvula de mariposa de media presión. Válvula de mariposa con presión nominal PN de 2.5--6.4MPa.
(4) Válvula de mariposa de alta presión. Válvula de mariposa con presión nominal PN de 10.0--80.0MPa.
(5) Ultra-high pressure butterfly valve. Butterfly valve with nominal pressure PN>100 MPa.
5. Las válvulas de mariposa revestidas de flúor se clasifican según la temperatura de funcionamiento.
(1) High temperature butterfly valve. Butterfly valve with t>450 C
(2) Válvula de mariposa de temperatura media. 120ºC
(3) Válvula de mariposa de temperatura normal. Un 40C
(4) Válvula de mariposa de baja temperatura. un 100<>
6. Las válvulas de mariposa revestidas de flúor se clasifican según los métodos de conexión.
(1) Válvula de mariposa tipo wafer
(2)Válvula de mariposa con brida
(3) Válvula de mariposa tipo lug
(4) Válvula de mariposa soldada
Instalación y mantenimiento
1. Durante la instalación, el disco de la válvula debe detenerse en la posición cerrada.
2. La posición de apertura debe determinarse según el ángulo de rotación de la placa de mariposa.
3. Para válvulas de mariposa con válvula de derivación, la válvula de derivación debe abrirse antes de abrir.
4. La instalación debe realizarse de acuerdo con las instrucciones de instalación del fabricante. Las válvulas de mariposa de gran peso deben instalarse sobre una base sólida.
Detalles de producto
Precauciones
1. Dado que el anillo de sellado apilado blando multicapa está fijado en la placa de la válvula, cuando la placa de la válvula está en el estado normalmente abierto, el medio provocará una erosión frontal en su superficie de sellado. Una vez que la correa se lave, afectará directamente el rendimiento del sellado.
2. Debido a las condiciones estructurales, esta estructura no es adecuada para válvulas con diámetros inferiores a DN200. La razón es que la estructura general del plato de la válvula es demasiado gruesa y la resistencia al flujo es grande.

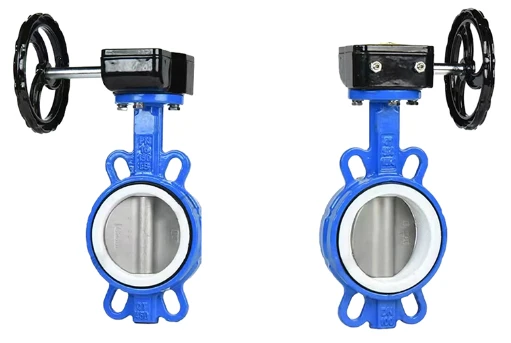

La válvula de mariposa revestida de flúor tipo oblea D371F46 es adecuada para diversas concentraciones de aguas residuales, ácido sulfúrico, ácido clorhídrico, ácido fluorhídrico y varios ácidos orgánicos, ácidos fuertes y oxidantes fuertes a -50 grados ~150 grados. FEP también es adecuado para diversas concentraciones de álcalis fuertes. Utilizado en tuberías con solventes orgánicos y otros gases corrosivos y medios líquidos.
