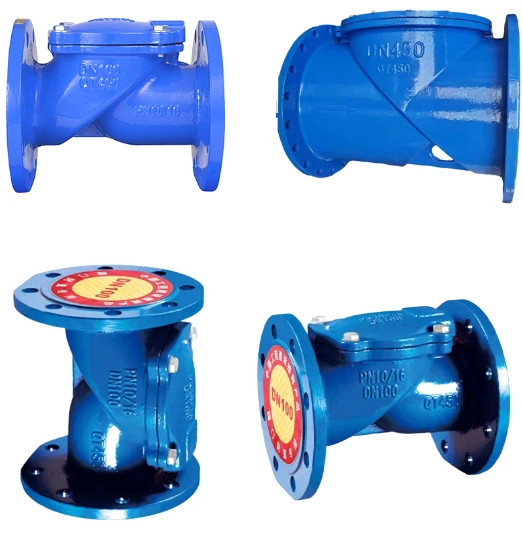

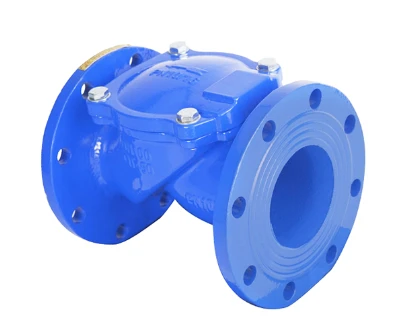

Disco de goma Válvula de retención
Descripción general
La válvula de retención silenciosa se refiere a una válvula que depende del flujo del medio para abrir y cerrar automáticamente el disco de la válvula para evitar el reflujo del medio. También se le llama válvula de retención, válvula unidireccional, válvula de retención silenciosa, válvula de flujo inverso y válvula de contrapresión. La válvula de retención es una válvula automática cuya función principal es evitar el reflujo del medio, la rotación inversa de la bomba y el motor de accionamiento y la liberación del medio del contenedor. Las válvulas de retención también se pueden usar en líneas que suministran sistemas auxiliares donde la presión puede aumentar por encima de la presión del sistema. Las válvulas de retención se pueden dividir principalmente en válvulas de retención oscilantes (que giran según el centro de gravedad) y válvulas de retención de elevación (que se mueven a lo largo del eje).
Estructura principal
1. Durante el uso de esta válvula, el medio fluye según la dirección.
2. Cuando el medio fluye en la dirección especificada, el disco de la válvula se abre por la fuerza del medio; cuando el medio regresa, la superficie de sellado del disco de la válvula y el asiento de la válvula quedan herméticamente sellados debido al peso propio del disco de la válvula y la fuerza inversa del medio. Combinados y cerrados para evitar el flujo inverso del medio.
3. Las superficies de sellado del cuerpo de la válvula y del disco de la válvula están hechas de acero inoxidable.
4. La longitud estructural cumple con el estándar GB/T12221-2005 y la conexión de brida cumple con el estándar GB/T17241.6-2008.
Especificaciones
Características y usos
1. El disco de la válvula adopta un diseño en forma de "cabeza de bala" y el cuerpo de la válvula adopta un diseño en forma de "tambor de cintura" para mejorar la dirección del flujo del medio y reducir el coeficiente de resistencia al flujo.
2. La válvula adopta una estructura corta. Aunque la pérdida de carga es ligeramente mayor que la de la válvula de retención silenciosa de elevación, es de tamaño pequeño y de precio económico.
3. La estructura es compacta y se instala un manguito lubricante no metálico entre el eje guía y el marco guía. El disco de la válvula se puede subir y bajar de forma flexible sin bloquearse.
4. El anillo de sellado de caucho esqueleto está directamente incrustado en el cuerpo de la válvula, lo que evita la erosión directa del anillo de sellado por el medio durante mucho tiempo, prolonga significativamente la vida útil y es fuerte y duradero.
5. El disco de la válvula tiene una carrera de apertura y cierre corta, lo que puede prevenir eficazmente el golpe de ariete.
6. Es adecuado para sistemas de suministro y drenaje de agua y redes de tuberías de edificios de gran altura. Se puede instalar a la salida de la bomba. Con ligeros cambios estructurales, se puede utilizar como válvula de fondo de succión de agua, pero no es adecuada para redes de tuberías de aguas residuales.
Precauciones
1. No permita que la válvula de retención soporte peso en el sistema de tuberías. Las válvulas de retención grandes deben sostenerse de forma independiente para que no se vean afectadas por la presión generada por el sistema de tuberías.
2. Al realizar la instalación, tenga en cuenta que la dirección del flujo del medio debe ser coherente con la dirección de la flecha marcada en el cuerpo de la válvula.
3. La válvula de retención de trampilla vertical tipo elevación debe instalarse en la tubería vertical. 4. La válvula de retención de trampilla horizontal tipo elevación debe instalarse en tuberías horizontales.
Normas de selección para válvulas de retención.
1. Para evitar el reflujo del medio, se deben instalar válvulas de retención en equipos, dispositivos y tuberías;
2. Las válvulas de retención son generalmente adecuadas para medios limpios y no son adecuadas para medios que contienen partículas sólidas y alta viscosidad;
3. Generalmente, las válvulas de retención de elevación horizontal deben usarse en tuberías horizontales con un diámetro nominal de 50 mm;
4. La válvula de retención de elevación directa solo se puede instalar en tuberías horizontales;
5. Para la tubería de entrada de la bomba de agua, se debe utilizar una válvula inferior. La válvula inferior generalmente solo se instala en la tubería vertical en la entrada de la bomba y el medio fluye de abajo hacia arriba; 6. El tipo de elevación tiene mejor sellado y mayor resistencia a los fluidos que el tipo oscilante. El tipo horizontal debe instalarse en tuberías horizontales y el tipo vertical debe instalarse en tuberías verticales;
7. La posición de instalación de la válvula de retención oscilante no está restringida. Se puede instalar en tuberías horizontales, verticales o inclinadas. Si se instala en una tubería vertical, la dirección del flujo del medio debe ser de abajo hacia arriba;
8. La válvula de retención oscilante no debe convertirse en una válvula de diámetro pequeño. Se puede convertir en una presión de trabajo muy alta. La presión nominal puede alcanzar los 42 MPa y el diámetro nominal también puede ser muy grande, hasta 2000 mm o más. Dependiendo de los materiales de la carcasa y los sellos, se puede aplicar a cualquier medio de trabajo y cualquier rango de temperatura de trabajo. El medio es agua, vapor, gas, medio corrosivo, aceite, medicina, etc. El rango de temperatura de trabajo del medio está entre -196--800 grados;
9. La válvula de retención oscilante es adecuada para baja presión y gran diámetro, y la ubicación de instalación es limitada;
10. La posición de instalación de la válvula de retención de mariposa no está restringida y puede instalarse en tuberías horizontales, verticales o inclinadas;
Aplicaciones
Tuberías de agua, tuberías de aguas residuales, tuberías industriales, tuberías agrícolas.
