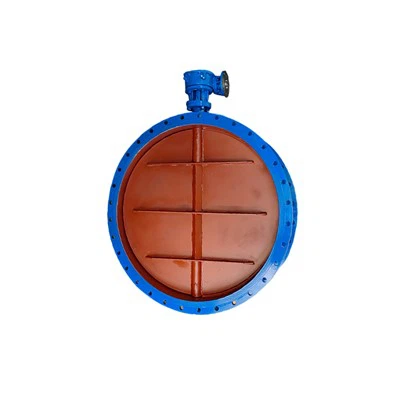

Válvula de compuerta Dn2000
Nivel de presión PN6-PN16 (-clase150)
Temperatura de trabajo 20 grados -200C
Método de conexión Abrazadera, orejeta, brida, soldadura
Descripción general
· El plato de válvula adopta un diseño de estructura de tres excéntricas. Durante la operación de carrera completa de 90-grados, no hay fricción con el asiento de la válvula durante todo el proceso.
· Utilice un sello de torsión en lugar de un sello de posición para garantizar la estabilidad a largo plazo y el sellado bidireccional. El nivel de fuga óptimo puede llegar a cero fugas.
· Al adoptar una estructura de sellado totalmente metálica, el nivel de fuga es más alto que los requisitos de API598 para válvulas con sello metálico.
· El asiento de la válvula está hecho de una superficie de carburo Stellite 21 soldada al cuerpo de la válvula. La válvula se puede utilizar en una amplia gama de condiciones de trabajo, lo que garantiza una larga vida útil. Al mismo tiempo, no es necesario reemplazar el asiento de la válvula y el costo de mantenimiento es bajo.
· Cuerpo de válvula fundido de una sola pieza, dimensiones cara a cara cumplen con los requisitos ISO5752ASME B16.10 y AP1609. En comparación con otros tipos de válvulas, el montaje es más sencillo y flexible.
· Adopta una estructura totalmente metálica sin ningún componente de sellado no resistente al fuego para lograr una seguridad intrínseca contra incendios. Cumple con los requisitos API 607.
·Diseño de estructura de tres excéntricas, con buena capacidad de circulación y excelentes características de ajuste.
tres estructuras excéntricas
La primera excentricidad: el vástago de la válvula se desvía de la línea central de la superficie de sellado; Segunda excentricidad: el vástago de la válvula está ligeramente desviado de la línea central de la tubería. Estas dos excentricidades reducen en gran medida la fricción entre el plato de la válvula y el asiento de la válvula; Las válvulas de mariposa de alto rendimiento suelen diseñarse con estas dos excentricidades. La tercera excentricidad: la forma geométrica del plato de mariposa se deforma para formar una estructura cónica inclinada, que no solo utiliza el efecto de leva original, sino que también elimina toda fricción entre el asiento de la válvula y el plato de mariposa durante el recorrido de 90 grados, logrando el objetivo de eliminar el desgaste y asegurar una perfecta estanqueidad. Objetivo. Debido al diseño de la estructura vertebral, no es necesario limitar la válvula durante el proceso de cierre. El cálculo y selección del ángulo de contacto de la estructura triple excéntrica garantiza que la válvula no se atasque. Al mismo tiempo, la función de sellado de torque garantiza que el torque requerido para cambiar la válvula permanezca estable durante el uso, asegurando así una larga vida útil.
Asiento de metal resistente
La válvula de mariposa triple excéntrica utiliza un anillo de sellado elástico de acero inoxidable instalado en la placa de la válvula para lograr una verdadera fuga cero. Se logra cero fugas gracias a la elasticidad del sello de la placa de la válvula. La elasticidad de este anillo de sellado se genera por la compresión radial y la flexión del anillo de sellado cuando se aplica torsión al vástago de la válvula. La superficie de contacto entre el anillo de sellado y el asiento de la válvula tiene una estructura de "cono en cono", y ambos conos son conos oblicuos. El ángulo de contacto entre el anillo de sellado y el asiento de la válvula produce un ligero "efecto de cuña", lo que hace que el anillo de sellado se mueva suavemente y se comprima radialmente. Debido al contacto uniforme entre el asiento de la válvula y el anillo de sellado y al movimiento suave de la superficie de sellado, la periferia del asiento de la válvula se carga uniformemente, logrando así el corte más ajustado con el par mínimo. La elasticidad generada por el torque hace que la válvula se cierre herméticamente, independientemente de la dirección del flujo o la presión media.
composición del producto
Cuerpo de válvula fundido de una pieza Las dimensiones cara a cara del cuerpo de válvula fundido de una pieza cumplen con los requisitos ISO5752, ASME B16.10 y API609. En comparación con otros tipos de válvulas, el montaje es más sencillo y flexible.
Soporte de conexión superior El soporte de conexión superior adopta una brida estándar ISO5211 y se puede conectar directamente a varios actuadores.
Vástago antiexplosión El diseño antiexplosión del bloque exterior estándar evita que el vástago de la válvula explote y mejora la seguridad de la válvula.
Anillo de sellado de metal elástico El anillo de sellado de metal elástico se instala en la placa de la válvula y el retenedor del anillo de sellado se utiliza para presionarlo contra la placa de la válvula, lo que no solo garantiza que el anillo de sellado esté fijo, sino que también garantiza una cierta deformación elástica. El anillo de sellado se posiciona mediante pasadores de localización en su borde, lo que facilita el reemplazo del anillo de sellado. El retenedor del anillo de sello de diseño engrosado está equipado con múltiples pernos hexagonales para comprimir el anillo de sello y garantizar que la resistencia de toda la placa de la válvula sea más confiable.
Sello de empaquetadura del vástago El sello de empaquetadura del vástago de la válvula puede adoptar de manera flexible una variedad de formas estructurales de acuerdo con las diferentes condiciones de trabajo de los medios utilizados por la válvula. El diseño del empaque puede cumplir con los requisitos de bajas emisiones. La forma de sellado pasó la prueba ISO 15848:1 Clase BH y la verificación AP622, incluido el dispositivo de lavado y el dispositivo de detección de empaque para el empaque y el rodamiento. La detección de fugas por difusión cumple con los requisitos más estrictos de la EPA y TALuft
Asiento de válvula con sello metálico El asiento de la válvula con sello metálico está revestido con una aleación de estelita para garantizar la durabilidad de la válvula en diversas aplicaciones, incluidas altas temperaturas y condiciones sucias. Los asientos con revestimiento de aleación de estelita son estándar en todos los tamaños.
Cojinetes de empuje de ciclo alto El dispositivo de cojinete de empuje de ciclo alto presiona firmemente una arandela de empuje de alta dureza sobre el eje para formar una arandela deslizante central, extendiendo así la vida útil.
Cojinete del vástago El cojinete largo adopta un tratamiento de endurecimiento superficial para reducir la fricción del vástago de la válvula y reducir el torque. Adecuado para medios sucios o condiciones de trabajo de polímeros, el anillo de protección del rodamiento puede proporcionar una excelente protección para el rodamiento y extender su vida útil.
