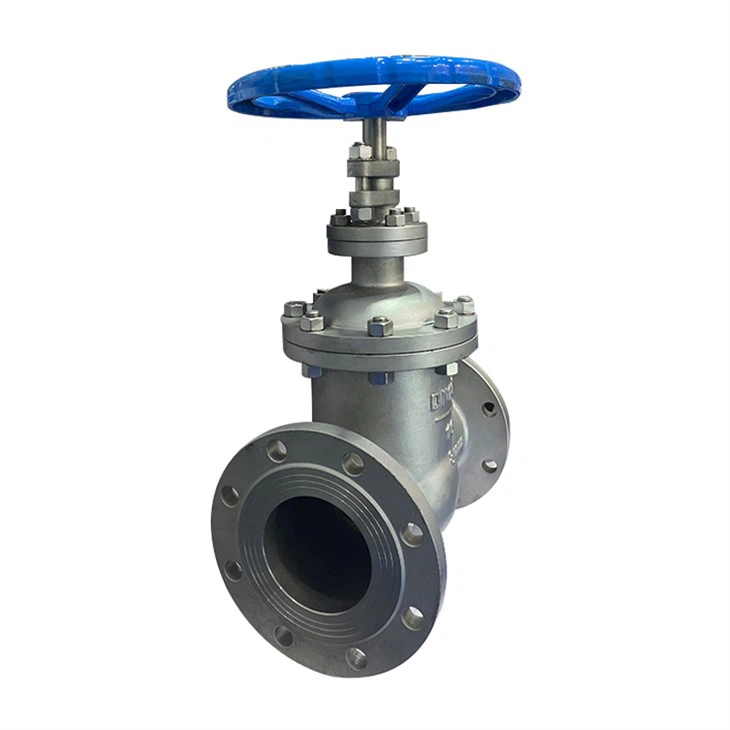

Válvula de compuerta manual
Una válvula de compuerta es una válvula cuya parte de cierre de la compuerta se mueve en dirección vertical a lo largo de la línea central del paso. Generalmente se compone de un cuerpo de válvula, un asiento de válvula, un vástago de válvula, una compuerta, un bonete de válvula y un anillo de sellado. Se puede transformar en una variedad de válvulas de compuerta eléctricas y válvulas de compuerta neumáticas equipando el dispositivo de transmisión y la válvula de compuerta. Solo se puede utilizar para la apertura y el cierre completos en la tubería, y no se puede utilizar para el ajuste y la regulación.
Principio de funcionamiento
La compuerta de la válvula de compuerta se mueve linealmente con el vástago de la válvula. Por lo general, hay una rosca trapezoidal en el vástago de elevación. A través de la tuerca en la parte superior de la válvula y la ranura guía en el cuerpo de la válvula, el movimiento giratorio se convierte en movimiento lineal, es decir, el par de operación se convierte en empuje de operación.
Cerrado
La superficie de sellado se puede sellar solo mediante la presión media, es decir, la superficie de sellado de la compuerta se presiona contra el asiento de la válvula en el otro lado por la presión media para asegurar el sellado de la superficie de sellado. Esto es autosellado. La mayoría de las válvulas de compuerta utilizan sellado forzado, es decir, cuando la válvula está cerrada, la compuerta se ve obligada a presionar contra el asiento de la válvula por una fuerza externa para asegurar el sellado de la superficie de sellado.
Abierto
Cuando la altura de elevación de la compuerta es igual a 1:1 veces el diámetro de la válvula, el paso del fluido está completamente desbloqueado, pero esta posición no se puede monitorear durante el funcionamiento. En el uso real, la parte superior del vástago de la válvula se utiliza como marca, es decir, la posición en la que no se puede abrir, como su posición completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, generalmente se abre a la posición superior y luego se invierte 1/2-1 vuelta como la posición de válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición de la compuerta (es decir, la carrera).
Principio de la válvula de compuerta

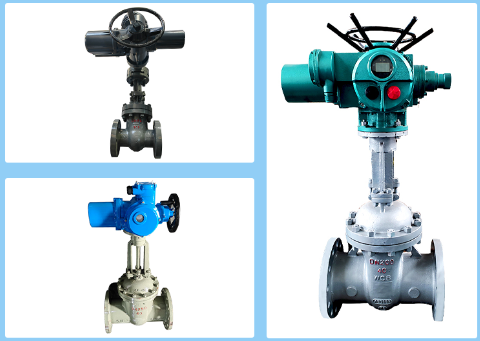

Como su nombre lo indica, las válvulas de compuerta eléctricas utilizan actuadores eléctricos para controlarlas. Se dividen principalmente en partes superior e inferior. La parte superior es el actuador eléctrico y la parte inferior es la válvula de compuerta. El actuador y la válvula de compuerta están conectados, y el actuador eléctrico controla la válvula de compuerta para abrir y cerrar para lograr el encendido y apagado del medio de la tubería. Las válvulas de compuerta son generalmente adecuadas para ocasiones de encendido y apagado y normalmente son válvulas abiertas y cerradas. Si las condiciones de trabajo requieren ajuste, generalmente se utilizan válvulas de control eléctricas, válvulas de bola eléctricas, válvulas de mariposa eléctricas, válvulas de globo eléctricas, etc.
Métodos de depuración
Después de conectar la válvula, conecte los cables externos de acuerdo con el diagrama de cableado externo. Preste especial atención a si la señal de entrada es una señal de corriente o una señal de voltaje. No se pueden mezclar. Las señales positiva y negativa no se pueden conectar incorrectamente. Los usuarios pueden verificar y depurar una por una de acuerdo con los siguientes métodos. Ajuste el límite mecánico del actuador eléctrico: El ajuste del límite mecánico es para hacer que el actuador funcione solo dentro del rango de límite superior e inferior mecánico para evitar que el actuador sobrelimite y cause peligro o dañe la válvula. Como se muestra en la figura, se proporcionan respectivamente la palanca y los topes de límite superior e inferior. En el estado de posición cero, el tope de límite inferior debe estar cerca o cerca de la palanca desde la parte inferior para evitar que el actuador sobrelimite. Si la desviación es grande, se puede aflojar la tuerca de sujeción y el bloque de tope se puede mover a la posición correspondiente, y se puede apretar la tuerca correspondiente; en el estado de posición completa, el tope de límite superior debe estar cerca o cerca de la palanca desde la parte superior para evitar que el actuador sobrelimite. Si la desviación es grande, la tuerca de sujeción se puede aflojar y el bloque de tope se puede mover a la posición correspondiente, y la tuerca correspondiente se puede apretar. Cuando la energía no está conectada, el proceso de depuración puede usar el volante para abrir manualmente el actuador a la posición cero y la posición completa de la válvula requerida, y luego hacer los ajustes correspondientes. El actuador también se puede ajustar al estado manual eléctrico cuando la energía está encendida, y el actuador se puede abrir a la posición cero requerida y la posición completa mediante las teclas arriba o abajo en la pantalla. Si el actuador no se mueve cuando se presiona la tecla arriba o abajo durante el proceso de inicio, se debe a la limitación del interruptor de límite.
Aplicaciones
