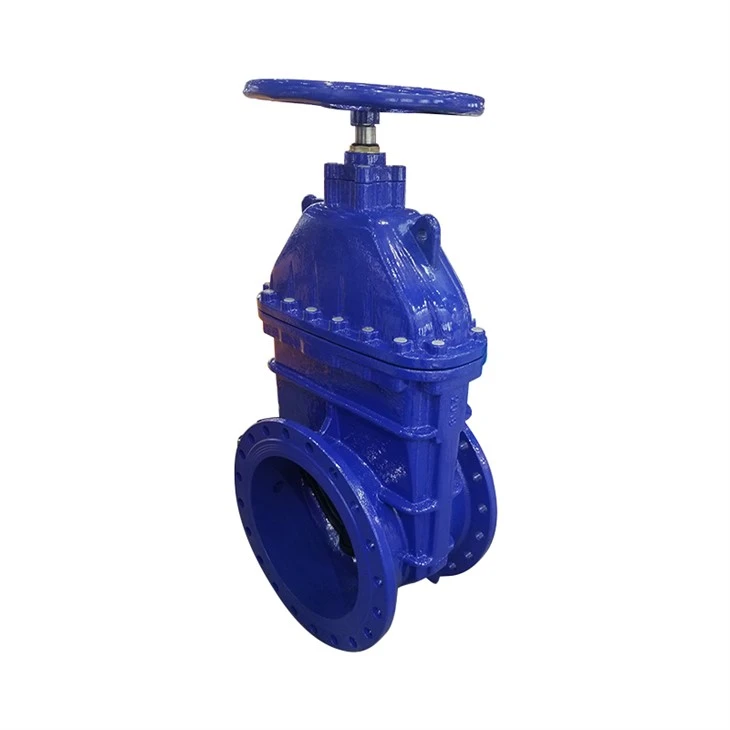

Válvula de compuerta de sello suave
Descripción del producto
La parte de apertura y cierre de la válvula de compuerta de sello blando es la placa de compuerta. La dirección del movimiento de la placa de compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar completamente y no se puede ajustar ni estrangular. La puerta tiene dos superficies de sellado. Las dos superficies de sellado del modelo de válvula de compuerta más comúnmente utilizado tienen forma de cuña. El ángulo de la cuña varía según los parámetros de la válvula. El diámetro nominal es DN50 ~ DN1200 y la temperatura de funcionamiento es inferior o igual a 120 grados. La placa de compuerta de la válvula de compuerta de sellado blando está revestida integralmente con caucho y la función de compensación de la deformación del caucho garantiza un sellado hermético y sin fugas. El producto tiene una amplia gama de aplicaciones y puede usarse en tuberías bajo diversas condiciones de trabajo en metalurgia, carbón, energía eléctrica, petróleo, productos químicos, productos farmacéuticos, protección ambiental, tratamiento de agua y otras industrias con temperaturas de trabajo de -20~ 120 grados para cortar o conectar medios de tubería.
Aplicaciones
Las válvulas de compuerta de sello blando se dividen en dos tipos: válvulas de compuerta de sello blando de vástago abierto y válvulas de compuerta de sello blando de vástago no ascendente. Generalmente hay una rosca trapezoidal en la varilla de elevación. A través de la tuerca en el medio de la placa de compuerta y la ranura guía en el cuerpo de la válvula, el movimiento de rotación se convierte en movimiento lineal, es decir, el par de operación se convierte en empuje de operación. Cuando se abre la válvula, cuando la altura de elevación de la placa de la compuerta es igual a 1:1 veces el diámetro de la válvula, el canal de fluido está completamente libre de obstrucciones, pero durante el funcionamiento, esta posición no se puede monitorear. En el uso real, la parte superior del vástago de la válvula se usa como marca, es decir, la posición que no se abre, como su posición completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, la válvula generalmente se abre hasta la posición superior y luego se retrae 1/2-1 vuelta hasta la posición de válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición de la compuerta (es decir, carrera). Este tipo de válvula generalmente debe instalarse horizontalmente en la tubería.
Calidad estandar
1. El material del cuerpo de la válvula debe ser principalmente hierro fundido, acero fundido, acero inoxidable y 316L, y se deben indicar el grado y los datos reales de las pruebas físicas y químicas del hierro fundido.
2. El material del vástago de la válvula debe ser de acero inoxidable (2CR13). Las válvulas de gran diámetro también deben tener vástagos integrados de acero inoxidable.
3. El material de la tuerca es latón de aluminio fundido o bronce de aluminio fundido, y su dureza y resistencia son mayores que las del vástago de la válvula.
4. La dureza y resistencia del material del casquillo del vástago de la válvula no debe ser mayor que la del vástago de la válvula y no debe causar corrosión electroquímica en el vástago y el cuerpo de la válvula cuando se sumerge en agua.
Material de la superficie de sellado
①Las válvulas de compuerta de sello blando vienen en diferentes categorías, con diferentes métodos de sellado y requisitos de materiales;
② Para las válvulas de compuerta de cuña ordinarias, se debe explicar el material, el método de fijación y el método de rectificado del anillo de cobre;
③Datos de pruebas físicas, químicas e higiénicas de válvulas de compuerta con sellado blando y materiales de revestimiento de caucho de placas de válvulas;
Empaquetadura del eje de la válvula
① Dado que las válvulas de compuerta de sellado blando en la red de tuberías generalmente se abren y cierran con poca frecuencia, es necesario que el empaque esté inactivo durante varios años, el empaque no envejece y el efecto de sellado se mantiene durante mucho tiempo;
② La empaquetadura de la válvula también debe tener un efecto de sellado permanente cuando resiste aperturas y cierres frecuentes;
③En vista de los requisitos anteriores, la empaquetadura del eje de la válvula se esfuerza por no ser reemplazada de por vida o por más de diez años;
④ Si es necesario reemplazar la empaquetadura, el diseño de la válvula neumática debe considerar medidas para reemplazarla bajo presión de agua.
Pantalla del producto
