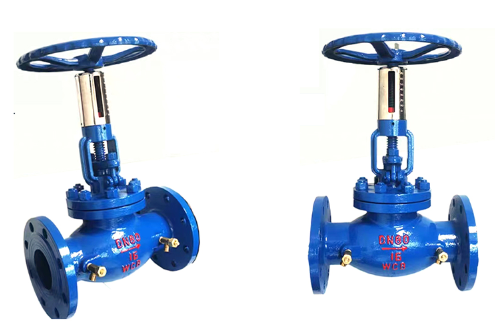

Válvula de equilibrio
Introducción
La válvula de equilibrio es una válvula con funciones especiales. La válvula en sí no tiene nada de especial, sólo difieren la función y el lugar de uso. En algunas industrias, debido a la gran diferencia de presión o diferencia de flujo entre los medios (todo tipo de sustancias fluidas) en varias partes de la tubería o contenedor, para reducir o equilibrar la diferencia entre las tuberías o contenedores correspondientes, se utiliza una válvula. instalado para ajustar el equilibrio relativo de presión en ambos lados, o para lograr un equilibrio de flujo a través de la desviación. Esta válvula se llama válvula de equilibrio.
Adopta la estructura del cuerpo de la válvula de CC, que tiene un mejor rendimiento equitativo, la característica del flujo específico parcial puede distribuir razonablemente el flujo y resolver eficazmente el problema del suministro de calor, enfriamiento y calefacción desiguales a temperatura ambiente en el sistema (de aire acondicionado) al mismo tiempo. Puede ajustar con precisión la caída de presión y el flujo para mejorar el estado del flujo de líquido en el sistema de red de tuberías, lograr el propósito de equilibrio de líquido y ahorro de energía en la red de tuberías.
La válvula cuenta con indicación del grado de apertura, dispositivo de bloqueo de apertura y una pequeña válvula medidora de presión para medir el flujo, siempre que se instalen válvulas de equilibrio con las especificaciones apropiadas en cada rama y entrada del usuario, y se bloqueen después de la puesta en servicio única con instrumentos inteligentes especiales para convertirlos en productos ideales en el sistema. La válvula de equilibrio SP45F se puede instalar tanto en la tubería de suministro de agua como en la tubería de retorno. Generalmente recomendamos instalarlo en la tubería de retorno, especialmente para el circuito de alta temperatura. Para facilitar la puesta en marcha, se debe instalar en la tubería de suministro de agua. La tubería de suministro (retorno) de agua con válvula de equilibrio no necesita estar equipada con una válvula de globo.
Principio de funcionamiento
La válvula de equilibrio es una válvula reguladora con una función especial de bloqueo digital. Adopta una estructura de cuerpo de válvula de CC y tiene mejores características de flujo porcentual igual. Puede distribuir razonablemente el flujo y resolver eficazmente los problemas de temperatura ambiente existentes en el sistema de calefacción (aire acondicionado). El problema del calentamiento y enfriamiento desiguales. Al mismo tiempo, puede ajustar con precisión la caída de presión y el caudal para mejorar el estado del flujo de líquido en el sistema de red de tuberías, lograr el propósito del equilibrio líquido en la red de tuberías y ahorrar energía. La válvula está equipada con una indicación de apertura, un dispositivo de bloqueo de apertura y una pequeña válvula medidora de presión para medir el flujo. Siempre que se instale una válvula de equilibrio con las especificaciones adecuadas en cada rama y entrada de usuario, y se utilice un instrumento inteligente especial para la depuración y el bloqueo por única vez, la válvula controlará el volumen total de agua del sistema dentro de un rango razonable. superando así el fenómeno irrazonable de "gran flujo, pequeña diferencia de temperatura". La válvula de equilibrio se puede instalar en la tubería de suministro de agua o en la tubería de retorno de agua. Generalmente se instala en la tubería de retorno de agua, especialmente para circuitos de alta temperatura. Para facilitar la depuración, se debe instalar en la tubería de agua de retorno. La tubería de suministro con una válvula de equilibrio instalada. No es necesario instalar una válvula de cierre en la tubería de agua (de retorno). Instale una válvula de equilibrio en el sistema de tuberías y ajústela para cambiar la relación de resistencia característica de la tubería del sistema para lograr coherencia con los requisitos de diseño. Una vez depurado el sistema, no hay problema de desequilibrio hidráulico estático. Si un sistema depurado calificado está en operación de carga parcial, cuando el caudal total disminuye, cada ramal regulado por la válvula de equilibrio reducirá automáticamente el caudal año tras año, pero la relación de flujo establecida para cada ramal permanecerá sin cambios. .
Características de rendimiento
1. Rendimiento de ajuste ideal;
2. Excelente función de corte;
3. Pantalla de estado abierta con una precisión de 1/10 de círculo;
4. La curva característica de flujo teórico es una curva característica de igual porcentaje;
5. Dispositivo de bloqueo de apertura y cierre patentado nacional;
6. Hay un cierto coeficiente de flujo correspondiente a cada círculo completo. Durante la depuración, siempre que se mida la diferencia de presión entre ambos extremos de la válvula, se puede calcular fácilmente el caudal que fluye a través de la válvula;
7. Sellado de PTFE y silicona, rendimiento de sellado confiable;
8. Los componentes internos están hechos de YICr18Ni9 o aleación de cobre, que tiene una fuerte resistencia a la corrosión y una larga vida útil;
9. El vástago de la válvula se puede subir y bajar internamente, por lo que no es necesario reservar espacio de operación.
10. Es una válvula combinada.
Principales características
(1) Las características de flujo lineal significan que cuando la diferencia de presión entre la parte delantera y trasera de la válvula permanece sin cambios, el caudal y la apertura generalmente están relacionados linealmente; (2) Hay una indicación de apertura precisa (3) Hay un dispositivo de bloqueo de apertura y los no gerentes no pueden hacerlo casualmente Cambie la apertura; la conexión del medidor puede mostrar fácilmente la diferencia de presión antes y después de la válvula y el caudal que fluye a través de la válvula. Aunque la válvula de equilibrio tiene muchas ventajas, todavía existen muchos problemas en su aplicación en sistemas de agua de aire acondicionado. Si estos problemas no se solucionan bien, las características de la válvula de equilibrado no se mostrarán por completo. La función de la válvula de equilibrio es ajustar el caudal predeterminado en cada punto de distribución (como cada balcón) del sistema. Se instala una válvula de equilibrio en la entrada de cada edificio para distribuir razonablemente el flujo total del sistema de calefacción.
Ventajas
Cómodo de usar: la construcción del proyecto es relativamente flexible. La instalación del proyecto por etapas o el uso del equipo por etapas no afectará el equilibrio del sistema hídrico; Conveniente para cambiar: cuando es necesario rediseñar el sistema de agua en algunas áreas, no afectará el diseño y el equilibrio del sistema de agua en otras áreas. ; Reducir el consumo de energía: debido a que todo el sistema de agua está equilibrado, se garantiza que la unidad de refrigeración (caldera, intercambiador de calor) y la bomba de agua funcionen en las mejores condiciones de funcionamiento, lo que tiene efectos evidentes de ahorro de energía; Reducir el desgaste y el desperdicio: debido a que se garantiza que el flujo de agua será constante, superará el diseño original, garantizará la durabilidad de todos los equipos y evitará la pérdida de tuberías de cobre causada por un flujo excesivo; mejorar la seguridad: dado que el equilibrio del flujo del sistema de agua se realiza automáticamente, se elimina la posibilidad de un ajuste destructivo artificial. Para los diseñadores: carga de trabajo reducida, más flexibilidad y carga de trabajo reducida: no es necesario realizar tediosos cálculos de resistencia para toda la tubería, lo que acelera el diseño; puede utilizar con valentía el sistema fuera de programa: ahorra tuberías, materiales correspondientes y costos de instalación, y el trabajo de equilibrar el sistema hidráulico se deja a la válvula de equilibrio de flujo dinámico; Se pueden evitar muchos otros problemas causados por sistemas de agua desequilibrados.
