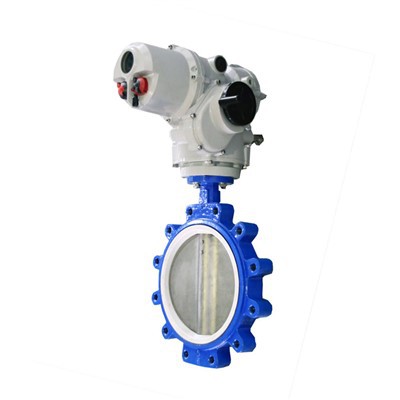

Los principales parámetros técnicos.
El actuador está diseñado con un sistema servo (no necesita un servoamplificador adicional) y solo necesita estar conectado a una señal DC4~20mA (o DC1~5V) y a una fuente de alimentación monofásica AC220V para funcionar. Los terminales de límite incorporados hacen que el cableado sea extremadamente simple y conveniente.
El componente clave del actuador, el controlador, utiliza circuitos integrados híbridos, sellados y moldeados con resina, y tiene forma de caja, tamaño pequeño y alta confiabilidad.
La detección de retroalimentación de la cantidad de conducción utiliza un potenciómetro de plástico conductivo de alto rendimiento con una resolución de 0.4﹪
Equipado con función de autodiagnóstico, cuando ocurre una falla, la luz indicadora del controlador enviará inmediatamente una señal de indicación.
El interruptor selector de estado se puede utilizar para configurar el núcleo de la válvula para que esté completamente abierto, completamente cerrado o autoblocante cuando la señal está apagada.
Utilice el interruptor selector de estado para configurar acciones de avance y retroceso.
La señal de entrada se puede configurar en DC4~20mA o DC1~5V usando el interruptor de selección de estado.
Es sencillo y fácil ajustar el punto cero de trabajo (punto inicial) y la posición de carrera completa (punto final).
Cuando la energía se corta repentinamente, puede garantizar que el núcleo de la válvula se autobloquee.
Adopta transmisión de engranajes y tiene alta confiabilidad.
Al utilizar un límite inteligente, el rendimiento del trabajo es más estable y confiable que el interruptor de límite.
La función de protección de retardo puede implementar el estado de autobloqueo con carga nominal. Cuando ocurre una falla, se puede iniciar la protección y la protección de retardo se puede cancelar mediante la operación inversa.
1. Ajuste el actuador.
Ya sea que salga de fábrica como una máquina independiente o montada sobre una válvula reguladora, ha sido ajustada antes de salir de fábrica. Sin embargo, considerando que pueden ocurrir fuertes vibraciones, impactos, etc. durante el transporte y la instalación, debe confirmar antes de la operación. ¿Es la acción precisa? Si hay alguna desviación o no cumple con los requisitos actuales, se debe reajustar de acuerdo con los siguientes pasos.
1.1 Cableado
a) Afloje los pernos de fijación del protector y retire el protector verticalmente hacia arriba.
b) La conexión entre el cableado externo y los terminales del controlador deberá realizarse de acuerdo con el diagrama de cableado en el costado del controlador.
1.2 Configuración del interruptor de estado
Hay un total de 6 interruptores de estado en el controlador: los estados de acción directa e inversa se configuran mediante los interruptores ① y ②; El estado de acción de la señal de apagado se establece mediante los interruptores ③, ④ y ⑤; El estado de la señal de entrada se establece mediante el interruptor ⑥.
a) Configuración del estado de la señal de entrada. Cuando la señal de entrada sea DC4~20mA, gire el interruptor ⑥ hacia la derecha para ON (conectar). Cuando la señal de entrada sea DC1~5V, gire el interruptor ⑥ hacia la izquierda para APAGADO (interrumpir). ※El interruptor en la Figura 1 ⑥ se enciende hacia la derecha y la señal de entrada es DC4~20 mA.
b) Configuración del estado de acción de la señal de apagado ◎ "Estado completamente abierto": Gire el interruptor ③ hacia la derecha para ON (conectar) y gire los interruptores ④ y ⑤ hacia la izquierda para OFF (apagar). (Cuando se desconecta la señal de entrada, el eje de salida del actuador sube hasta el límite superior y se detiene, y el núcleo de la válvula está en la posición "completamente abierta") ◎ "Estado completamente cerrado": Gire el interruptor ④ hacia la derecha para girar ON (pasar) y gire el interruptor ③ y ⑤ apague hacia la izquierda. (Cuando se desconecta la señal de entrada, el eje de salida del actuador cae al límite inferior y se detiene, y el núcleo de la válvula está en la posición "completamente cerrada") ◎ "Mantener estado" gire el interruptor ⑤ hacia la derecha a ON (pase ), gire el interruptor ③ y ④ apague hacia la izquierda. (Cuando se desconecta la señal de entrada, el eje de salida del actuador deja de moverse y el núcleo de la válvula permanece en la posición correspondiente). ※Las configuraciones de los interruptores ③, ④ y ⑤ en la Figura 1 están en estado "retenido" c) hacia adelante y estado de acción inversa Configure ◎ "estado de acción positiva": gire el interruptor ① hacia la derecha para ON (conectar), gire el interruptor ② hacia la izquierda para OFF (apagado) (a medida que aumenta la señal de entrada, el eje de salida se mueve hacia abajo (cierra el núcleo de la válvula); luego, a medida que la señal de entrada disminuye, el eje de salida se mueve hacia arriba (abre el núcleo de la válvula).) ◎ "Estado de acción inversa": Gire el interruptor ② hacia la derecha para ON (conectar), gire el interruptor ① hacia la izquierda para APAGADO (apagado) (con la entrada A medida que aumenta la señal, el eje de salida se mueve hacia arriba (abre el núcleo de la válvula); a medida que la señal de entrada disminuye, el eje de salida se mueve hacia abajo (cierra el núcleo de la válvula).
