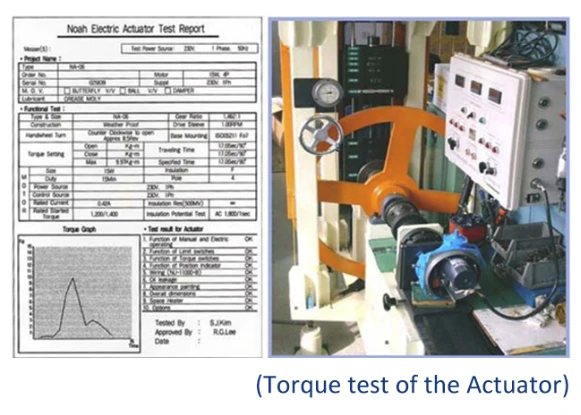

Descripción
El actuador eléctrico de válvula de cuarto de vuelta de la serie QT puede operar con válvula de mariposa, válvula de bola, válvula de llave y otros tipos de válvulas de cuarto de vuelta. Es compacto y liviano, que se caracteriza por su alta eficiencia, alta confiabilidad, alta clase de protección y bajo nivel de ruido. Tanto el control remoto como el control local están disponibles. Este producto se ha aplicado a muchos campos, como el petróleo, los productos químicos, la electricidad, el tratamiento de agua y la industria de fabricación de papel.
[Entorno de trabajo y principales parámetros técnicos]
--Fuente de alimentación opcional: CA 220 V CA 380 V.
--Temperatura ambiente:-25 C~ más 70 C.--Nivel de protección: IP 67.
--Humedad relativa:< 90%="" (="" at="" 25="">
--Tiempo de trabajo: Tiempo corto de 10 min.
El actuador eléctrico de carrera angular tipo placa de pie QT está conectado a la válvula y otros equipos como un tipo de placa de pie de pared. La serie importada de actuadores eléctricos es adecuada para válvulas de giro parcial (como válvulas de mariposa, válvulas de bola y amortiguadores, etc.), y se utilizan componentes electrónicos importados. , Carcasa de fundición a presión de aleación de aluminio de alta calidad, fina y suave, tamaño pequeño, peso ligero, sin mantenimiento, fuerte resistencia a la corrosión y otro excelente rendimiento, se puede utilizar en lugares estrechos. Los productos son ampliamente utilizados en la automatización de edificios, conservación de agua, fabricación de papel, energía eléctrica, industria química y otros sistemas de control automático, equipos de energía, industria química de protección ambiental, industria de energía térmica, industria petroquímica, ingeniería de tuberías, ingeniería de conservación de agua, válvulas, amortiguadores y otras industrias.
El tamaño de la parte base se puede personalizar según el sitio.
Configuración y función
Caso/protección
Caso/protección | Grado anticorrosión | Revestimiento de polvo epoxi para grado anticorrosión NEMA 4X |
Grado de protecciónen | Estándar: IP65 Opción:IP67 IP68 | |
Temperatura ambiente | Estándar:-20... más 70 grados Tipo de baja temperatura opcional:-60... más 70 grados Opcional:-20... más 60 grados | |
Ex gradoee |
Certificación personalizada IECEx ATEx disponible |
Especificación eléctrica
Fuente de alimentación
|
Trifásico:AC380V---420V 50/60hz Fase única:CA 220V---240V 50/60Hz |
Entrada de cables |
Configuración estándar::2×G1 Configuración a prueba de explosiones: 2×G 1 1/4 |
Control
Control | Límite de cambio | El interruptor de límite mecánico asegura la leva y el manguito de accionamiento de forma coaxial y sincrónica. Dos interruptores de 250VAC 16A en sentido de apertura/cierre respectivamente |
interruptor de par | Se adoptó un interruptor de par mecánico y se suministraron dos interruptores de 250 V CA 16 A en dirección de apertura/cierre respectivamente | |
Topes mecánicos | Se suministra un perno de tope mecánico ajustable en dirección de apertura/cierre respectivamente | |
Transmisión de posiciónejem | Cambio de resistencia de salida del potenciómetro. La resistencia es de 1kΩ. Transmisor de válvula de sistema de dos cables que emite una señal de CC de 4 ~ 20 mA | |
Encendido apagadoescribe | A. Recibir contacto seco pasivo remoto, pulso corto de señales (pulgadas). B. Recibir contacto seco pasivo remoto, pulso largo de señales (retención). C. Recibe señales activas de 24 V CC. D. Recibe señales activas de 220 V CA. E. Reciba señales remotas de CC 4-20 mA (tipo de regulación). F. Recibir señales remotas DC1-5V, 0- 10V (tipo de regulación).
Señales de retroalimentación A. Señales de apertura, cierre y parada, etc. (contactos secos pasivos). B. Señales de accidente (contacto seco pasivo). C. Señal de posición de la válvula (CC 4-20 mA, CC1-5V, CC 0-10 V). D. Señales que permiten el control remoto (contacto seco pasivo). Tipo inteligente sin invasión oopcional con las siguientes características | |
Tipo de integración | ||
Integraciónmodulandoescribe | ||
Itipo inteligente(disponible) | ||
Tipo inteligente sin invasión
| Pantalla LCD completa en chino/inglés y función de operación local Autoidentificación de fase- -y protección de desconexión de fase. Configuración y control de infrarrojos. Tecnología de autodiagnóstico de fallos de funcionamiento. Ofunciones de bus en el sitio,como Profibus HartModbusetc. |
Parámetros de configuración estándar/parámetros de configuración opcionales
interruptor de par límite de cambio Protección de parada | 2 NA/NC 2 NA/NC, 250 V CA 16 A Protección térmica integrada abierta 150 grados ±5 grados/cerrada 97 grados ±15 grados |
Viaje Indicador | 90la licenciatura±5la licenciatura Indicación de posición continua |
Límite mecánico | Tornillo de ajuste externo |
Ddesecador | 20 W (110/220 V CA, 24 V CC) |
Worificio de salida | 2*PE 3/4"(TNP 3/4") |
Lubricación | Grasa (tipo EP) |
Material | Acero, aleación de aluminio, bronce |
Tratamiento de superficies | anodizado |
revestimiento exterior | polvo seco, epoxi poliéster, poliéster |
MCD | Motor de 24 VCC |
ELA | Final de carrera adicional |
UIP | 1000Ω Potenciómetro |
CPT | Transmisor de posición de válvula Salida CC4-20mA |
Tabla de selección de válvulas
Modelo | Válvula de mariposa | Tválvula bidireccional | Tres-válvula unidireccional |
QT06 | 80A | 40A | |
QT09 | 100A | 50A | 40A |
QT15 QT20 | 125A 150A | 65A 80A | 50A 65A |
QT30 QT40 | 200A 250A | 100A | 80A 100A |
QT50 | 125A | ||
QT60 QT80 | 300A 350A | 150A | 125A 150A |
QT100 QT150 |
400/450A | 200A | |
QT200 | 500A | 250A | 200A |
QT250 | 600A | 300A | 250A |
