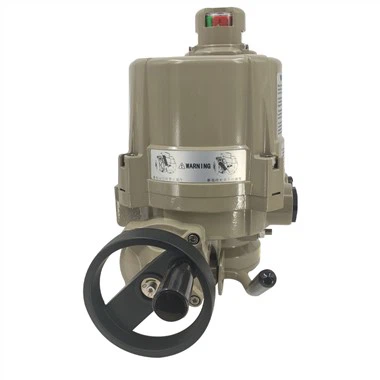

Actuador eléctrico
Los actuadores eléctricos de la serie QT se utilizan para controlar válvulas que giran 0 grado -90 grado y otros productos similares, como válvulas de mariposa, válvulas de bola, compuertas, válvulas de aleta, válvulas de tapón, válvulas de obturador, etc. Pueden usarse ampliamente en diversas industrias, como la del petróleo, la industria química, el tratamiento del agua, la construcción naval, la fabricación de papel, las centrales eléctricas, la calefacción y la calefacción, la automatización de edificios, la industria ligera, etc. Utiliza una fuente de alimentación de 380 V/220 V/110 V CA. La fuente de alimentación de CC de 24 V CC es la fuente de alimentación de accionamiento, y la señal de corriente de 4-20 mA o la señal de voltaje de 0-10 V CC es la señal de control, que puede mover la válvula a la posición deseada y realizar su control automático. Este producto ha obtenido la certificación CE y a prueba de explosiones, y la calidad del producto está garantizada.
La carcasa del actuador eléctrico inteligente de la serie de giro parcial está hecha de aleación de aluminio, que tiene las características de una apariencia hermosa y un peso ligero. La parte de transmisión tiene una estructura de engranajes planetarios. Los actuadores eléctricos de la serie QT pueden equiparse con tarjetas de bus de campo Modbus, Profibus-DP, HART, FF, Device_Net según los requisitos del usuario para realizar la función de comunicación de bus. Para adaptarse a diversas condiciones de trabajo y entornos hostiles, se pueden utilizar actuadores eléctricos divididos inteligentes. Para ocasiones con ajustes frecuentes, se pueden utilizar los actuadores eléctricos inteligentes correspondientes y la frecuencia de ajuste puede alcanzar 1200 veces / hora.
Características principales
1. Carcasa: se refiere a la cubierta hecha de aleación de aluminio duro con tratamiento de anodizado y revestimiento de polvo de poliéster. Alta resistencia a la corrosión, grado de impermeabilidad IP67.
2. Motor: motor de jaula de ardilla completamente cerrado, tamaño pequeño, gran par, pequeña fuerza de inercia, grado de aislamiento de clase F. Interruptor de protección térmica interna para evitar daños al motor.
3. Volante manual: el diseño del volante es seguro y confiable, ahorra mano de obra y ahorra mano de obra. Cuando el actuador no está encendido, se puede operar con el volante después de tirar del embrague a la posición correcta. Una vez encendido, el embrague regresará automáticamente.
4. Indicador de posición: se instala en el eje central y se utiliza para observar la posición de la válvula. Para evitar la deposición y facilitar la observación, está diseñado con una lente convexa.
5. Calentador y termostato: use en seco para controlar la temperatura dentro del actuador para evitar la humedad interna.
6. Interruptor de límite: dos interruptores de límite mecánicos y electrónicos. El tornillo de límite mecánico es ajustable, seguro y confiable, el interruptor de límite electrónico está controlado por leva SPDT y la posición del interruptor de límite se puede configurar de manera precisa y conveniente mediante un simple ajuste.
7. Interruptor de torsión: proporciona protección contra sobrecarga y, cuando la válvula está bloqueada, evita daños a la válvula y al actuador cortando automáticamente el suministro de energía.
8. Transmisión de engranajes helicoidales de precisión con autobloqueo, gran par y bajo nivel de ruido. La función de autobloqueo evita la inversión de sentido y garantiza la estabilidad y la fiabilidad. Se ha añadido aceite lubricante de alta eficiencia antes de salir de fábrica y ya no es necesario añadirlo.
9. Pernos anticaída: cuando se quita la cubierta, los pernos se fijarán a la placa de cubierta y todos los pernos externos están hechos de acero inoxidable.
10. Instalación: las dimensiones de instalación de la parte inferior del actuador eléctrico cumplen con las normas internacionales 1SO5211 y DIN3337. Los orificios son cuadrados y fáciles de secar. Mediante una instalación lineal o de 45 grados, el actuador se puede instalar vertical u horizontalmente.
11. El circuito de control del circuito de línea uno cumple con los estándares de suministro de energía monofásica o trifásica, el diseño es razonable y compacto, y los terminales cumplen de manera efectiva con varios requisitos de funciones adicionales.
12. Pantalla digital de posición de la válvula: durante la apertura y el cierre del actuador, el cambio de posición de la válvula se muestra en la pantalla LCD.
13. Ajuste automático de secuencia de fases: el actuador inteligente se conecta automáticamente a la secuencia de fases de la fuente de alimentación trifásica.
Estructura del producto
Datos técnicos
Alimentación: Monofásica: 220Vac/50Hz
Trifásico: 380 V CA/50 Hz (otras fuentes de alimentación son opcionales);
Señal de entrada: DC24V, AC220V o contacto seco pasivo, DC4~20mA (solo tipo regulatorio);
Señal de salida: 4 grupos de contactos de salida configurables en campo, 1 grupo de contactos de salida de indicación remota, 1 grupo de contactos de salida de alarma de falla;
Nivel de protección: Tipo impermeable IP67;
Tipo a prueba de llama: ExdII CT4;
Temperatura ambiente: -30 grado ~+70 grado (opcional -40 grado ~+70 grado)
Aplicaciones
