Descripción general

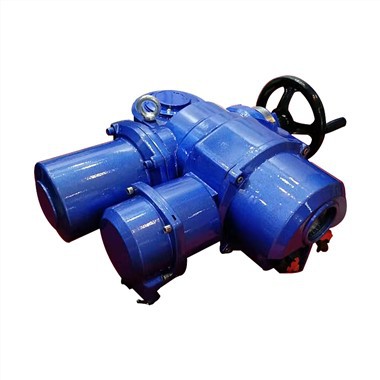

El actuador eléctrico no invasivo inteligente JDFZ es un producto de nueva generación desarrollado sobre la base de seleccionar la tecnología de control más avanzada y más reciente. Este producto integra tecnología de sensor de tecnología de codificador absoluto, tecnología de control de bus, tecnología de control remoto infrarrojo y pantalla de cristal líquido, interruptor de control magnético y otra tecnología de control automático más reciente y tecnología de fabricación avanzada como uno de los productos inteligentes. El producto de la serie JDFZ es un dispositivo para controlar el funcionamiento del elemento de control final (como una válvula) en un sistema de control de circuito abierto, que se aplica a la válvula de globo, válvula de compuerta, válvula de mariposa, válvula de compuerta de agua, válvula de bola, mariposa válvula y amortiguadores.
Características del actuador
· Diseño no intrusivo, depuración simple e intuitiva
· Selección de idioma chino e inglés para la interfaz de operación
· Con función de cierre lento de válvula
· Autodiagnóstico y función autoadaptativa
· Función de diagnóstico de fallas durante el funcionamiento
· Grado de protección IP67
· Medición precisa y fiable de carrera y par
· Función de bloqueo de contraseña para el estado de control
· Registro completo de datos
·Función de corrección de secuencia de fase automática
· Protección contra sobrecalentamiento del motor
Parámetros técnicos
Fuente de alimentación: 380 suelo 10 por ciento V 50 más 10 por ciento Hz Monofásico 220V suelo 10 por ciento
Fuente de alimentación opcional: 415~660V 50, 60HZ (especifique al realizar el pedido)
Ambiente de trabajo
Temperatura ambiente: -20~60 grados
Temperatura ambiente opcional: -40~70 grados 2
Humedad relativa: menor o igual al 90 por ciento (25 grados)
2.3 Nivel de protección: IP67
2.4 Marcas a prueba de explosiones: Exd1, ExdIBT4 y ExdICT4 tienen IB~IC gas combustible explosivo zona 1 o zona 2 lugares peligrosos, grupo de temperatura T1~T4.
El motor es un sistema de servicio de corta duración con un tiempo de funcionamiento nominal de 15 minutos. Aislamiento clase F.
Conexiones eléctricas
Verifique si el voltaje de la fuente de alimentación cumple con los requisitos de la placa de identificación. El usuario debe proporcionar equipo de protección eléctrica adecuado (como disyuntor, interruptor de aire o fusible) para proteger el actuador eléctrico; Hay un perno de conexión a tierra M8 en la caja exterior del actuador eléctrico, que se utiliza para conectar la conexión a tierra interna y externa; Asegúrese de desconectar la alimentación antes de retirar la cubierta del cableado. 2.1 Interfaz del cable El sellado y la interfaz del cable deben cumplir con el estándar internacional o estar aprobados por la organización autorizada con calificación de certificación. Los tubos retráctiles, tapones y adaptadores de sellado de cables deben utilizar productos calificados certificados; La rosca de conexión de la interfaz del cable del actuador eléctrico es actualmente pg21x1, pg16x2. El tipo y tamaño del cable utilizado para el cableado debe ser adecuado para la interfaz del cable. Para garantizar la impermeabilización, apriete el prensaestopas (al menos 5 vueltas) y bloquéelo con sellador de roscas; Si se ha quitado el prensaestopas, vuelva a colocar las piezas extraídas en el puerto del cable en su posición original para evitar que se pierdan; Las entradas de cables no utilizadas deben taparse con tapones de sellado roscados de acero o cobre.
Lista de verificación del actuador eléctrico
