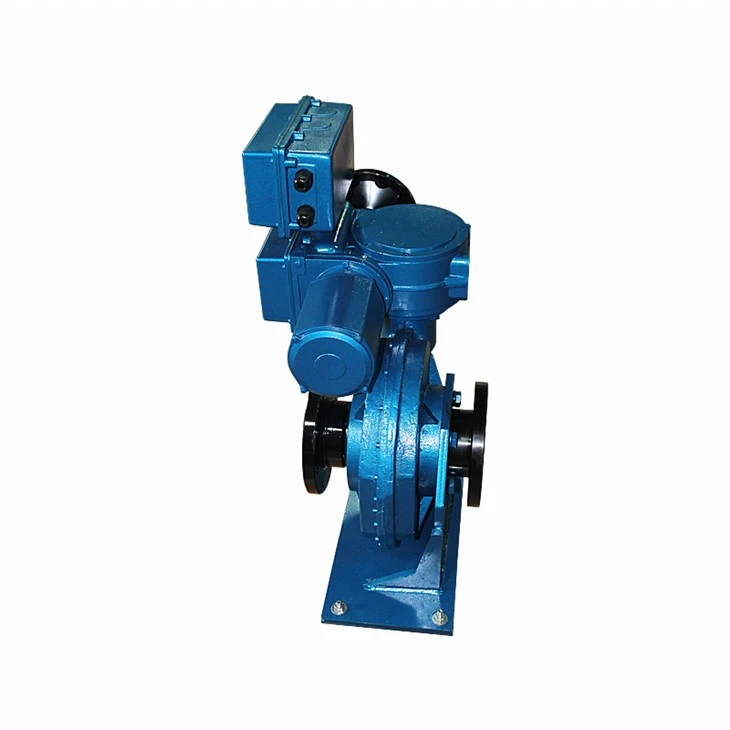

El actuador eléctrico multivuelta tiene un buen rendimiento de sellado.
La válvula de compuerta eléctrica se compone de un actuador eléctrico y un cuerpo de válvula de compuerta. La presión de la fuente de alimentación se utiliza para controlar que la placa de compuerta se mueva hacia arriba y hacia abajo en línea recta para conectar o cerrar el medio fluido en la tubería.
Descripción general
El actuador eléctrico adopta una estructura compuesta en el diseño estructural, y se realizan consideraciones más reflexivas en la generalización, estandarización y serialización de piezas, de modo que el producto se compone de maquinaria, motores y circuitos de control en una variedad de series y especificaciones diferentes. . Los usuarios pueden reducir considerablemente el número de piezas de repuesto necesarias para su uso y mantenimiento. La base del reductor del producto está hecha de aleación de aluminio de alta resistencia. El diseño de la estructura mecánica es simple y compacto, con alta confiabilidad, tamaño pequeño y peso ligero; Se pueden instalar varios conectores en cualquier posición y en cualquier dirección.
Tipos de actuadores eléctricos
Especificaciones y características
1. Voltaje de la fuente de alimentación: 380V50HZ Voltaje de control: 220 V50HZ
2. Señal de control de entrada: 4~20 mA CC Ri=250Ω
3. Señal de posición de la válvula de salida: 4~20 mA CC RLmax=300Ω
4. El actuador y la caja de control se ensamblan por separado para adaptar el efecto de la temperatura ambiente demasiado alta.
5. Requisito del modo de control: modular automáticamente para detenerse en el terminal 34 grados y emitir una alarma. Si es necesario modular para la posición final, se puede arrancar con fuerza hasta la posición final para garantizar la seguridad del equipo.
6. temperatura ambiente: 10 ~ 55 grados centígrados
7.Humedad: menor o igual al 85%, no existen características corrosivas en el aire ambiente.
8. Clase de protección: IP65 IP67
Detalles internos
Pantalla de cristal líquido con interfaz hombre-máquina. El actuador eléctrico de la serie FRYSD adopta una pantalla de cristal líquido LCD con retroiluminación, que muestra la posición de la válvula, el par y el estado funcional del actuador en chino o inglés, números, gráficos, etc., y se muestra mediante indicadores LED. Las posiciones completamente abierta y completamente cerrada de la válvula aún Tienen una fuerte penetrabilidad incluso en entornos hostiles, lo que permite a los usuarios ver el estado del actuador de un vistazo.
Unidad de operación en sitio. El interruptor giratorio magnético en el sitio puede cambiar entre los estados de control remoto y en el sitio cuando está completamente aislado de la caja eléctrica, y controlar y configurar fácilmente el actuador.
Función de protección contra sobretorque. El actuador está equipado con una medición de protección de torsión, el papel de la válvula de torsión se puede medir con precisión, cuando más del rango establecido, ubicado dentro de un interruptor de torsión del actuador envía la señal al circuito de control, el circuito tiene una función de memoria, bloqueará el actuador que se ejecuta en la dirección de la señal de salida, calado del motor, para proteger la válvula y el accionamiento y el motor del actuador. Cuando se elimina la falla del par mecánico, el actuador se apaga o la señal se invierte en un instante para volver al trabajo normal.
Utilizando una tecnología de compresión integrada razonable, la potente función de integración del sistema se refleja plenamente en la amplia gama de funciones del producto, y se utilizan menos componentes electrónicos y conexiones electrónicas complejas para garantizar que el actuador eléctrico tenga un alto grado de confiabilidad del control electrónico.
Pantalla del producto
