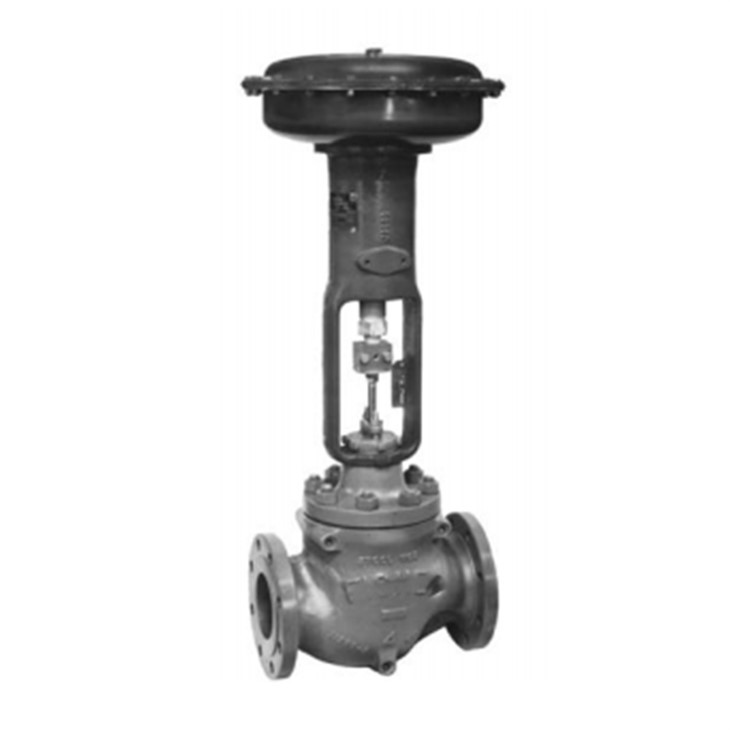

Válvula de control de vástago deslizante EZ
Las válvulas EZ (figura 2) se utilizan para estrangular o controlar todo/nada de una amplia variedad de líquidos y gases. El diseño de cuerpo de estilo globo de puerto único ofrece internos de cambio rápido y un obturador de válvula desequilibrado guiado por poste. La válvula EZ se utiliza en aplicaciones de procesamiento de hidrocarburos o químicos o donde se requiera el control de fluidos no lubricantes, viscosos u otros fluidos difíciles de manejar. El asiento de metal con metal es estándar para todas las aplicaciones generales en una amplia gama de caídas de presión y temperaturas. El asiento de metal a PTFE es opcional para requisitos de cierre estrictos.
La familia de válvulas
Características
Internos diseñados para brindar estabilidad-- La guía del poste brinda estabilidad al obturador de la válvula con menos posibilidades de que un obturador de la válvula se pegue debido a fluidos de proceso no lubricantes o pegajosos o acumulación de sólidos arrastrados. La guía del poste estabiliza el obturador de la válvula en todos los puntos de su rango de recorrido para reducir la vibración, el ruido mecánico y el desgaste de los internos.
Cumplimiento de la Ley de Aire Limpio-- Los sistemas de empaque ENVIRO-SEAL (figura 4) que brindan un sello de vástago mejorado para ayudar a prevenir la pérdida de fluido del proceso están disponibles. Estos sistemas de empaque cuentan con empaque de PTFE, ULF de grafito o dúplex con carga viva para reducir el mantenimiento del empaque.
Capacidad de servicio amargo-- A menos que se indique lo contrario, las referencias son a NACE MR0175-2002. Los materiales opcionales están disponibles para cumplir con NACE MR0103 y NACE MR0175 / ISO 15156. Los requisitos de materiales bajo estos estándares varían según la edición y el año de emisión; se debe especificar el estándar específico.
Cumplimiento de las normas europeas-- Las válvulas están disponibles con las dimensiones especificadas por las normas EN/DIN. Ver figura 7.
Fiabilidad-- El fluido del proceso fluye a través de los internos, eliminando los depósitos sólidos por encima y por debajo del buje guía, lo que reduce la posibilidad de que el tapón de la válvula se pegue.
Fácil mantenimiento-- La moldura de cambio rápido, con un anillo de asiento sujeto, reduce el tiempo de desmontaje. El cuerpo de la válvula puede permanecer en la tubería durante la extracción de las piezas internas para su inspección o mantenimiento.
Flexibilidad de aplicación-- Los requisitos de flujo bajo se pueden satisfacer con internos estándar de capacidad restringida o con tapones de válvula Micro-Form, Micro-Flute o Micro-Flow. Si los requisitos de flujo cambian, la válvula se puede convertir a una configuración de tamaño completo.
Economía-- Los pasajes de flujo optimizados brindan mayores capacidades que la mayoría de las válvulas de globo del mismo tamaño de línea.
Cartucho de recorte
Además de las selecciones de internos tradicionales descritas en este boletín de productos, algunas configuraciones de válvulas de control Fisher EZ también están disponibles con cartuchos de internos. El cartucho de ajuste combina todos los componentes de ajuste de válvula más el casquete en un solo cartucho serializado. Trim Cartucho simplifica la reparación de válvulas al agilizar la adquisición, el inventario y la ejecución de reparación de válvulas y está disponible como una opción de ajuste en nuevos conjuntos de válvulas o como una solución de reparación. En conjuntos de válvulas nuevos, el cartucho de ajuste simplifica la adquisición, el inventario y la elaboración de presupuestos de piezas de reparación. El cartucho de molduras brinda reparación completa de molduras y bonetes en un solo número de pieza, lo que reduce la cantidad de números de pieza para pedir y una sola caja para el inventario. También aumenta la precisión del presupuesto de mantenimiento, ya que Trim Cartucho proporciona un costo de reparación de internos más constante debido a su instalación optimizada y al diseño completo de reparación de internos. Como pieza de reparación, Trim Cartridge reduce un proceso de reparación de más de 20 piezas a un solo cartucho de reparación preensamblado, empaque del anillo del asiento y empaque del cuerpo al bonete. Cada cartucho de ajuste viene probado contra fugas en el asiento para un cierre CL V y tiene un empaque ENVIRO-SEAL preestablecido. Su diseño ensamblado y probado en fábrica reduce en gran medida la complejidad y permite una instalación optimizada y un menor tiempo de reparación. El cartucho de ajuste se puede utilizar como una solución completa de reparación de tapa y ajuste para válvulas de control con ajuste tradicional existente o cartucho de ajuste. El cartucho de recorte contiene empaque ENVIRO-SEAL PTFE como oferta de empaque estándar. Otras opciones de empaque disponibles son ENVIRO-SEAL Graphite ULF y ENVIRO-SEAL dúplex. También hay disponibles anillos antiextrusión de alta temperatura PEEK. Trim Cartucho es totalmente compatible con versiones anteriores y tiene las mismas características de flujo que los internos tradicionales comparables.
Tabla de cartuchos de recorte(1)
Seccional EZ con tapón de drenaje opcional
Características ENVIRO-SEAL, HIGH-SEAL
Excelentes capacidades de sellado-- El sistema de empaque proporciona excelente sellado, guía y transmisión de la fuerza de carga. El excelente sellado del sistema ENVIRO-SEAL puede controlar las emisiones por debajo del mínimo de 100 ppm (partes por millón) de la EPA (Agencia de Protección Ambiental).
Vida útil mejorada-- El diseño de los sistemas ENVIRO-SEAL y HIGH-SEAL, la superficie del vástago muy suave y la carga dinámica se combinan para brindarle un servicio prolongado con muy poco mantenimiento. La carga dinámica externa proporciona una carga constante durante la vida útil del material de empaque, lo que reduce en gran medida la necesidad de ajuste y mantenimiento de la caja de empaque.
Fácil instalación en válvulas existentes-- Todas las piezas necesarias para instalar los sistemas en válvulas existentes están disponibles en un práctico kit.
Adaptable a muchas aplicaciones-- Los sistemas ENVIRO-SEAL están disponibles con empaque de PTFE o ULF de grafito para vástagos de válvula de 9,5 a 31,8 mm (3/8 a 1-1/4 de pulgada) de diámetro. Los sistemas HIGH-SEAL con empaque ULF de grafito están disponibles para vástagos de válvula de 9,5 a 50,8 mm (3/8 a 2-pulgadas) de diámetro. Los sistemas de empaque estándar ENVIRO-SEAL se pueden usar en servicio de vacío con anillos de empaque en orientación estándar. No es necesario invertir los anillos de empaque ENVIRO-SEAL PTFE.
Válvula EZ con bonete de sello de fuelle ENVIRO-SEAL
