Válvula EZ con actuador 657 y controlador de válvula digital DVC6000
Introducción
Alcance del Manual
Este manual de instrucciones incluye información sobre la instalación, el mantenimiento y las piezas para las válvulas Fisher EZ NPS de 1/2 a 4 hasta clasificaciones CL600. Consulte los manuales independientes para obtener instrucciones sobre el actuador y los accesorios. No instale, opere ni mantenga una válvula EZ sin estar completamente capacitado y calificado en la instalación, operación y mantenimiento de válvulas, actuadores y accesorios. Para evitar lesiones personales o daños a la propiedad, es importante leer atentamente, comprender y seguir todo el contenido de este manual, incluidas todas las precauciones y advertencias de seguridad. Si tiene alguna pregunta sobre estas instrucciones, comuníquese con la oficina de ventas de Emerson antes de continuar.
Descripción
Las válvulas EZ (figura 1) son de estilo globo con conexiones finales integrales, guía de poste y internos de cambio rápido. Estas válvulas se utilizan en aplicaciones de procesamiento de hidrocarburos o químicos o en aplicaciones que requieren el control de fluidos no lubricantes, viscosos u otros fluidos difíciles de manejar.
Estilos de conexión final
Válvulas de hierro fundido
Con bridas: bridas CL125 de cara plana o 250 de cara elevada según ASME B16.1
Válvulas de acero y acero inoxidable
Bridas: CL150, 300 y 600 bridas de junta de cara elevada o tipo anillo según ASME B16.5
Soldadura por encastre o atornillada: conforme a ASME B16.11
Soldadura a tope: Todos los programas ASME B16.25 disponibles que son consistentes con ASME B16.34
Presión máxima de entrada(1)
Válvulas de hierro fundido con bridas: compatibles con CL125B o 250B según ASME B16.1
Válvulas de acero y acero inoxidable
Con bridas: De conformidad con CL150, 300 o 600 según ASME B16.34
Atornillado o soldado: conforme a CL600 según ASME B16.34
Lubricador de empaque y lubricador/válvula de aislamiento opcionales
Precaución
1. Antes de instalar la válvula, inspecciónela y cualquier equipo asociado en busca de daños y materiales extraños. Asegúrese de que el interior de la válvula esté limpio, que las tuberías estén libres de materiales extraños y que la válvula esté orientada de modo que el flujo de la tubería esté en la misma dirección que la flecha en el costado de la válvula.
2. El conjunto de la válvula de control se puede instalar en cualquier orientación a menos que esté limitado por criterios sísmicos. Sin embargo, el método normal es con el actuador vertical sobre la válvula. Otras posiciones pueden provocar un desgaste desigual del obturador de la válvula y del retén del anillo del asiento y un funcionamiento inadecuado. Con algunas válvulas, es posible que también sea necesario apoyar el actuador cuando no está en posición vertical.
3. Use prácticas aceptadas de tubería y soldadura al instalar la válvula en la línea. Las partes elastoméricas internas pueden permanecer en su lugar durante el procedimiento de soldadura. Para válvulas bridadas, utilice una junta adecuada entre la brida del cuerpo de la válvula y las bridas de la tubería.
Configuraciones de empaque de anillo en V de PTFE para bonetes lisos y de extensión
Lubricación de Empaques

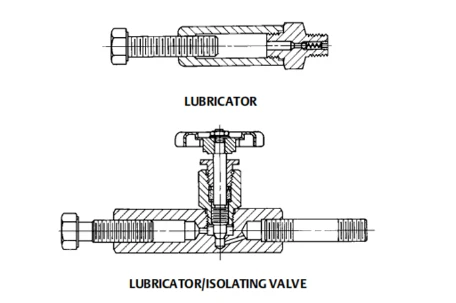

Si se proporciona un lubricador opcional o una válvula de aislamiento/lubricante (figura 2) para empaques de PTFE/composición u otros empaques que requieran lubricación, se instalará en un orificio roscado opcional en el bonete. Utilice un lubricante a base de silicona de buena calidad. Las empaquetaduras utilizadas en el servicio de oxígeno o en procesos con temperaturas superiores a 260 C (500 F) no deben lubricarse. Para operar el lubricador, simplemente gire el tornillo de cabeza en el sentido de las agujas del reloj para forzar el lubricante en la caja de empaque. La válvula de lubricación/aislamiento primero debe abrirse y luego cerrarse después de completar la lubricación.
Torque recomendado para tuercas con brida del empaque (no para empaque cargado con resorte)
Juegos de piezas
Kits de embalaje (sin carga viva)
Reparación de juegos de empaque (ENVIRO‐SEAL)
Kits de empaque (ENVIRO-SEAL) Reconversión
Bonetes Típicos
Cuerpo de la válvula
1 Cuerpo de válvula Si necesita un cuerpo de válvula como pieza de repuesto, ordene por tamaño de válvula, número de serie y material deseado.
2 * tapón de válvula
3 retenedores de anillo de asiento.
7 * tallo
8 pines.
9 * anillo de asiento
10 juntas de capó.
12 juntas de herida en espiral.
13 juntas de anillo de asiento.
15 Tornillo de cabeza o perno prisionero
16 Tuerca
17 Tapón de tubería, para uso en cuerpos de válvula con toma de drenaje únicamente
18 Flecha de flujo
19 Tornillo de accionamiento (se requieren 4)
25* cuña
26* buje
27* Guía del obturador de válvula (solo para asientos compuestos)
28* Retenedor de disco (solo asientos de composición)
29* Disco (solo asientos de composición)
30* Propina (solo asientos de composición)
31* Pasador (solo asientos de composición)
32 Tornillo de cabeza (solo asiento de composición)
33 Placa de identificación
34 hilos
