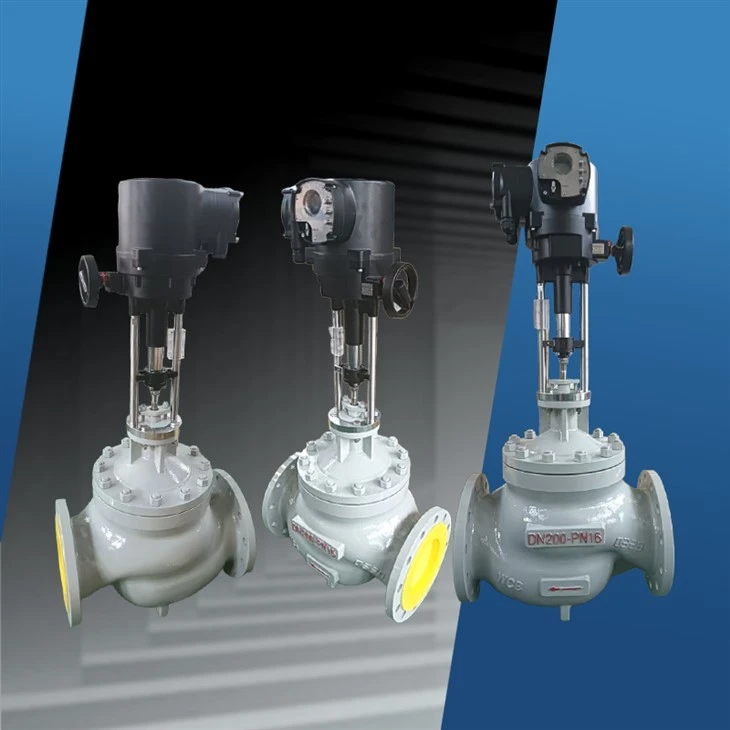

Válvula de control de la manga eléctrica ZDLM
No se requiere servo sistema externo
La estructura de la válvula equilibrada es estable
Permite una gran diferencia de presión
Sensibilidad de bajo ruido y baja temperatura
DESCRIPCIÓN GENERAL
La válvula de control de la manga eléctrica de la serie ZDLM recibe una señal de CC del instrumento regulador, cambia el flujo del medio regulado y mantiene los parámetros del proceso controlados a un valor dado. Se utiliza ampliamente en el control de la automatización de la producción en sectores industrial como energía, metalurgia, industria química, petróleo, textil, farmacéutica y fabricación de papel. El diámetro nominal de esta serie de productos varía de 20 a 200 mm, la presión nominal es 1.0, 1.6, 4.0 y 6.4MPA, el rango de temperatura de funcionamiento es de -40c a 450c, y la señal receptora es 0 ~ 10.dc o 4 ~ 20m.dc. Entre ellos, la válvula eléctrica de control de un solo asiento es adecuada para ocasiones con pequeñas diferencia de presión, viscosidad media grande o ligeras impurezas de partículas. La válvula de control de la manga eléctrica es adecuada para ocasiones con una gran diferencia de presión. Según el material de la parte de sellado de la válvula, hay dos tipos de sellos metálicos y metales. Este último puede alcanzar el nivel VI (fuga cero) estándar cuando la válvula está cerrada. Según los diferentes empaques, se puede dividir en sellos generales de embalaje y sellos de fuelles. El primero se usa en ocasiones generales, mientras que el segundo se usa en ocasiones importantes en las que no se permite fugas. Las características de flujo son porcentaje lineal o igual. Equipado con diferentes actuadores, se puede dividir en dos tipos: tipo ordinario y tipo electrónico. Hay una variedad de variedades y tamaños disponibles.
CARACTERÍSTICAS
1. El cuerpo de la válvula está diseñado de acuerdo con el principio de la mecánica de fluido con un canal de flujo de baja resistencia con una sección transversal igual, y el coeficiente de flujo nominal aumenta en un 30%.
2. El rango ajustable es grande, la relación inherente ajustable es de 50 y las características de flujo son lineales e iguales porcentajes.
3. El tapón de la válvula de la válvula de control de la manga eléctrica está equipada con orificios de ecualización de presión superior e inferior, la fuerza desequilibrada es pequeña, la estabilidad de la válvula es buena, la manga es altamente intercambiable y la diferencia de presión es grande.
4. El tipo de corte de regulación adopta un núcleo de la válvula de estructura de sellado suave, que alcanza el estándar de fuga de nivel V (fuga cero)
5. El servo amplificador adopta una retroalimentación negativa dinámica profunda para mejorar la precisión del ajuste automático
6. El operador eléctrico tiene varias formas y se puede aplicar a 4 ~ 20 mA. DC o 0 ~ 10MA.DC.
7. La válvula electrónica de control eléctrico puede controlar directamente la abertura de la válvula por la señal de corriente sin la necesidad de un servo amplificador.
8. La válvula de control sellada de fuelles forma un sello completo en el vástago de la válvula móvil para evitar la fuga de fluidos.
Material de piezas
Parámetros técnicos
Diferencia de presión permitida
Fallas y soluciones
1. Sin acción, luz de alimentación apagada
Conecte la fuente de alimentación
2. El motor no comienza, la luz de alimentación está encendida y la luz de la señal de entrada está encendida.
Verifique el voltaje para asegurarse de que sea normal. Establezca el interruptor de selección de la señal de entrada a la posición correcta, baje la temperatura ambiente, reduzca la frecuencia y la sensibilidad de uso, o reemplace el condensador, reemplace el cable o conecte el cable y el enchufe correspondiente.
3. Oscilación del motor, calor
Verifique la señal de entrada para eliminar la interferencia, ajuste la sensibilidad, use el potenciómetro para reducir la sensibilidad y verificar para hacerlo normal.
4. Sin señal de retroalimentación de la posición de la válvula
Verifique la línea de señal de retroalimentación de la posición de la válvula
5. La señal de retroalimentación de la posición de la válvula es demasiado grande o demasiado pequeña
Verifique la instalación del potenciómetro y ajuste la posición cero y el potenciómetro de viaje
Materiales de componentes internos de la válvula
Métodos principales para endurecer el tratamiento
Los materiales de componentes internos de la válvula de uso común son SUS304, SUS316, SUS316L, SUS410, SUS420, etc., y se procesan en consecuencia de acuerdo con diferentes condiciones de fluido. Para controlar los fluidos de cavitación, los fluidos que contienen partículas sólidas y situaciones de alta temperatura y alta presión, deben endurecerse. tratamiento para extender la vida útil de la válvula.
Tratamiento térmico
A.304/316 tratamiento de solución sólida
Esta serie de materiales es de acero inoxidable austenítico y se usa principalmente en condiciones de trabajo donde el medio es corrosivo o en situaciones de baja temperatura. Cuando el medio es altamente corrosivo, se debe realizar el tratamiento de la solución. El propósito del tratamiento de la solución es mejorar la dureza y la resistencia a la corrosión del material. Rango de temperatura -196 ~ 530 grados
B.410/420 Tratamiento de enfriamiento y templado (enfriamiento + templado) El material de esta serie es el acero inoxidable martensítico, que es un excelente material resistente a la cavitación. Debe apagarse y templarse cuando se usa en situaciones de alta temperatura y alta diferencia de presión. El propósito de enfrentar y templar el tratamiento es mejorar en gran medida la dureza del material y extender su vida útil en condiciones de trabajo duras. Rango de temperatura -45 ~ 425 grados
El tratamiento de endurecimiento por precipitación de C.17-4pH se agregan diferentes tipos y cantidades de elementos de fortalecimiento a la composición química del acero inoxidable, y los diferentes tipos y cantidades de carburos, nitruros, carburos y compuestos intermetálicos se precipitan a través del proceso de endurecimiento por precipitación, lo que no solo mejora la resistencia del acero sino que mantiene la suficiente dureza. Un tipo de acero inoxidable de alta resistencia, denominado endurecimiento por precipitación. Rango de temperatura -45 ~ 425 grados
Tratamiento de endurecimiento de la superficie
El tratamiento térmico de la superficie se divide en dos categorías: enfriamiento de superficie y tratamiento con calor químico superficial. a. Apagado de la superficie de calentamiento de la llama, contacte el enfriamiento de la superficie de calefacción eléctrica, el enfriamiento de la superficie de calentamiento de inducción, etc. b. Carburación, nitruración, carbonitruración, boronización de cromo, infiltración de cobre, etc.
Tratamiento de superficie
El revestimiento de stellite (componentes principales CO, CR, W) es un método de tratamiento de endurecimiento de uso común con excelente resistencia a la corrosión. Hay dos métodos de superficie de stelite: superficie completa y superficie parcial. No existe una regulación estándar para el método de superficie específico. Por lo general, depende de las diferentes presiones y temperaturas del fluido y si el fluido contiene partículas.
DIMENSIONES
Fry-y 30
Fry-Y60
Fry-Y100
