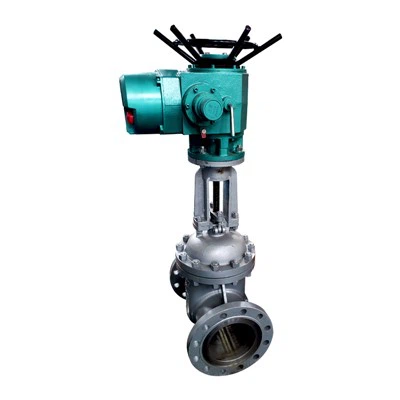

Válvula de puerta eléctrica DZW

DZW Multi Turn Motorized Flange Gate Valve

DESCRIPCIÓN GENERAL

El actuador de la válvula eléctrica de la serie DZW es una nueva generación de productos desarrollados de forma independiente por nuestra compañía basada en los productos maduros originales, que mejora y perfecciona la estructura, optimiza el rendimiento de protección y los componentes clave. Tiene las ventajas de la estructura compacta, el tamaño pequeño, la apariencia hermosa, el rendimiento estable y confiable. El buen nivel de protección puede satisfacer las necesidades de varios diseños: tipo de encendido integral a prueba de explosión, tipo de modulación integral.

Los productos de la serie DZW se utilizan para controlar la apertura y el cierre de las válvulas. Es adecuado para válvulas de compuerta, válvulas de globo, válvulas de cierre, válvulas de diafragma y sus productos derivados se pueden usar para válvulas de bola, válvulas de mariposas y amortiguadores, etc. Puede actuar con precisión de acuerdo con las instrucciones de control y es un dispositivo de conducción indispensable para que la válvula realice un control remoto, control centralizado y control automático.

Características de los actuadores eléctricos

Esta serie de actuador de válvula eléctrica tiene las siguientes características:

• Construcción compacta y robusta, liviana.

• amplia gama de variaciones de par (múltiples vueltas: 100-3500 nm).

• Carcasa de aluminio anodizado duro dentro y fuera con recubrimiento de pintura externa de alta temperatura para su uso contra un entorno industrial severo.

• El gabinete utiliza sellos radiales y juntas tóricas que brindan protección a IP67 impermeable y LP68 opcional.

• Estándar LSO5211.

• Identifica y corrige automáticamente las fases. La protección de fallas de fase automática protege la seguridad del equipo.

• Sistema de detección de par mecánico confiable que proporciona una operación segura en condiciones de sobrecarga.

• La ventana e indicador de tamaño grande proporciona una mejor indicación de posición desde la distancia.

• Número de opciones de control de posición locales para proporcionar una fácil puesta en servicio y operación de campo.

Parámetros técnicos

Fuente de energía convencional: 380V/220VAC

Señal de control: entrada analógica de 4 ~ 20 mA, compatible con el control remoto PLC

Rango de temperatura: -40C +80 C (Soporte de modelos especiales -40C +540 C)

Grado de protección: IP67

Presión nominal: PN2.5-300 (el tipo de presión de alta presión admite la presión sello auto-moderno)

Diámetro aplicable: DN15-1800 mm (adecuado para varias tuberías industriales)

Tipo de actuador: DZW Actuador eléctrico inteligente

Tiempo de apertura y cierre: ciclo convencional de apertura y cierre del modelo inferior o igual a 10 minutos (menos o igual a 30 minutos para modelos especiales)

Medios aplicables: agua, vapor, aceite, medios oxidantes fuertes (como el ácido nítrico), gases que contienen polvo como urea, fluidos químicos corrosivos (es necesario seleccionar los cuerpos de la válvula de los materiales correspondientes)

Módulo de visualización: interfaz china completa LCD, soporte de depuración no invasiva y control remoto infrarrojo

Función de protección: protección de pérdida de fase, corrección automática de secuencia de fase, apagado de sobrecarga

Flenchlight Dual-Use: en una emergencia, el volante se puede cambiar a operación manual

Interfaz remota: Protocolo estándar RS485/Modbus (compatible con algunos modelos)

Estructura de productos

DZW Multi Turn Electric Actuator

Control unit

1. Caja terminal

La caja de terminal sellado independiente garantiza la integridad del sellado de la parte eléctrica del actuador eléctrico al realizar el cableado en el sitio, y cumple con los requisitos a prueba de explosión del producto.

2. Estructura sellada

El actuador adopta una estructura de diseño de doble sellado para garantizar que el actuador sea completamente impermeable y resistente al polvo; El grado estándar de protección de productos es IP67, y el grado más alto puede llegar a IP68.

3. Transmisión de energía

La transmisión de potencia del actuador utiliza un mecanismo de reducción de precisión que consiste en un engranaje de gusano de aleación de bronce y un gusano de acero de aleación. El engranaje de gusano y el gusano funcionan por separado en la grasa, que es adecuado para la diferencia de temperatura ambiente máxima y maximiza la vida útil.

4. Interfaz de salida

La brida del actuador cumple con los estándares ISO5210/5211 (GB12222/12223), y también proporciona interfaces de brida que cumplen con los estándares JB2920, y se puede personalizar especialmente de acuerdo con los requisitos del cliente.

5. Shell Anticorrosion

La superficie externa del actuador está pintada con una pintura especial de aleación de aluminio con una película de pintura resistente y una fuerte adhesión. Tiene una fuerte resistencia UV, resistencia a la corrosión y alta plenitud, lo que puede mejorar exhaustivamente la vida útil y las propiedades de autolimpieza del recubrimiento y es adecuado para varios entornos de producción duros.

6. Motor

El motor adopta un motor de baja inercia y alto torque, que puede alcanzar rápidamente el par máximo después de que el motor comienza, y casi no hay movimiento de exceso de límite cuando no está excitado; Hay un sensor de temperatura preciso en el motor, y el límite de sobre-temperatura se establece a través del sistema de control para evitar daños causados por el sobrecalentamiento del motor.

7. Interfaz LCD

La interfaz LCD puede mostrar información de texto, elementos gráficos y características del actuador.

8. Selección del modo de control

El interruptor selectivo "remoto"-"parar"-"local" instalado en el dispositivo operativo local se puede usar para configurar la operación remota (control remoto) o la operación local (control local) o el modo de parada . 9. Operación eléctrica local El interruptor operativo "abierto"-"Cerrar" instalado en el dispositivo operativo local se puede usar para abrir o cerrar el actuador localmente.

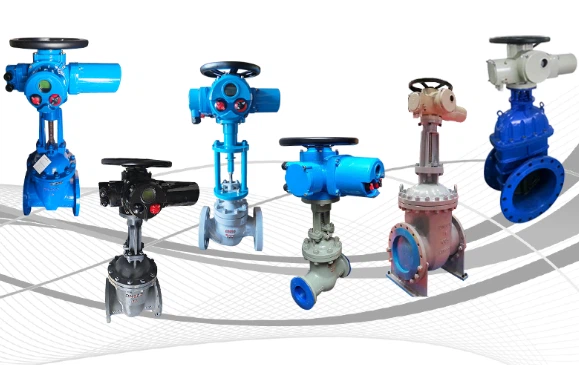

Motorized Gate Valve

Especificaciones estándar

Grado de protección	IP67 estándar
Fuente de alimentación	AC380V trifásico --- 460V 50/60Hz monofásico: AC110V-AC220V DC24V AC24V 50/60Hz
Ciclo de trabajo (encendido)	S2-15 minutos
Ciclo de trabajo (modulación)	S4, 25%
Grado de aislamiento	F
Método de control	Control local/DCS/FCS (sistema de control de bus de campo)
Protección del motor	Sobrecalentamiento/sobrecarga y cortocircuito/protección instantánea de frenos inversa/electrónica
Protección de par	Protección de torque mecánico/torque electrónico
Protección de mermelada	Protección contra sobrecalentamiento
Error de repetibilidad	Menor o igual a ± 1%
Límite de error básico	Menor o igual al 1%
Configuración de la zona muerta	0.1% -9.9% ajustable
Revestimiento externo	Pintura a alta temperatura
Temperatura ambiente	Estándar: -20-+60 grado opcional: -40-+70 grado
Humedad ambiental	90%RH MAX (no condensación)
Grado a prueba de explosión	Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX)
Funciones	LCD China / Inglés Ventana de pantalla y función de operación local Identificación de secuencia de fase de autosuguración y protección de desconexión de fase Configuración y control infrarrojos Tecnología de autodiagnóstico de fallas Modbus RTU, Profidbus DP, Hart, FF, Devicene (opcional)
Señal	R: contacto seco pasivo remoto, pulso corto de señal (avance) B: Contacto seco pasivo remoto, Pulso largo de señal (Hold) C: señal DC24V activa D: señal AC220V activa E: señal remota de DC4-20MA
Señal de retroalimentación	A: Open, cierre, señales de parada B: señal de falla C: señal de posición de la válvula (DC4-20MA, DC1-5V, DC0-10V) D: señal de control remoto

Eléctrico y control

Métodos de control

Control local: operación de botón, operación de setter infrarroja

DCS

Control de conmutación remota: contacto seco pasivo, DC24V

Control analógico remoto: DC4-20MA

Control de ESD

Control de operación intermitente

Control de dos hilos

FCS (sistema de control de bus de campo)

Señal de salida

Tipo de apagado

6 conjuntos de salidas de señal de contacto fijas, contactos opcionales definibles

Personalización especial: salida de señal de contacto de 4 puntos expandible

Tipo de autobús

Tipo de modulación

6 conjuntos de salidas de señal de contacto fijas, contactos opcionales definibles

Comentarios analógicos: DC 4-20MA

product-586-86

Función de control del bus:

El módulo de comunicación adopta una estructura independiente combinada en la junta principal para satisfacer las necesidades de diferentes medios de comunicación y diferentes sistemas de protocolo de comunicación. Los protocolos de comunicación actualmente compatibles incluyen Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (opcional).

Función de control remoto infrarrojo:

El actuador utiliza tecnología de control remoto infrarrojo avanzado, que permite el diálogo de la máquina humana a través de una ventana de diálogo sellado sin abrir la portada del actuador. Incluso en situaciones peligrosas, el control remoto intrínsecamente seguro puede realizar de forma segura la configuración de parámetros y la operación remota del actuador.

Medición y protección de torque precisos

Sistema de medición de torque diseñado profesionalmente para garantizar la protección contra la sobrecarga del actuador y el monitoreo en tiempo real de los cambios de torque de la válvula:

(Configuración estándar)Medición del par mecánico: el mecanismo de activación de torque mecánico tradicional tiene las ventajas de madurez, estabilidad y confiabilidad. Lo hemos optimizado y actualizado en función del par original, haciendo que el dispositivo de torque sea más sensible y su vida útil mejoró mucho.

(Opcional)Medición de par electrónica: al detectar la corriente en tiempo real, el voltaje y el flujo magnético del motor, y trabajando con el microcontrolador para cálculos integrales, se obtiene el par preciso de salida y se logra la medición continua; Este sistema no necesita considerar el desgaste mecánico, lo que mejora la confiabilidad del sistema.

Medición y protección del motor

Sobrecalentamiento: cuando la temperatura del motor excede el valor de protección del sobrecalentamiento del conjunto, el motor está prohibido correr y se muestra el mensaje de alarma de sobrecalentamiento del motor. Sobrecarga y cortocircuito: el circuito está diseñado con el chip de conversión de voltaje de precisión de ADI para cumplir con la medición precisa de una amplia gama de cambios de corriente; Las características anti-retraso de sobrecarga y la protección contra cortocircuitos cumplen con los estándares relevantes.

Protección inversa instantánea: utilizando la tecnología de control de retraso inversa instantánea, cuando el actuador recibe una señal de operación inversa durante la operación, el sistema de control se apagará primero y luego realizará la acción inversa después de un retraso para evitar daños a las partes de transmisión mecánica.

Freno electrónico: el actuador eléctrico modulado asegura que la válvula se detenga en la posición de la válvula establecida a través del ajuste de la zona muerta y el freno electrónico.

Placa de conexión

Connection plate

IZAR

Electric hoist

Datos técnicos

Modelo	Esfuerzo de torsión	Giratorio velocidad (RPM)	Potencia del motor (KW)	Corriente nominal (a)	Relación manual	Tallo máximo diámetro (mm)	Peso (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

DIMENSIONES

FRYZ Multi-gurn actuador eléctrico

FRYZ multi-turn electric actuator

Modelo	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Modelo	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Dimensiones de conexión

FRYZ Multi-gurn actuador eléctrico

FRYZ multi-turn electric actuator

Tipo de par

Modelo	Código de brida	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tipo de empuje

Modelo	Código de brida	D	D1	D2	D1 Máx.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
